Znaménková konvence pro "Působení kladných příčných zatížení" v přídavném modulu RF-/STEEL EC3

Tipy & triky

Často dostáváme dotazy od zákazníků ohledně zobrazení kladné nebo záporné excentricity kladného příčného zatížení v přídavných modulech RF-/STEEL EC3 a RF-/STEEL AISC.

Teoretické pozadí

Bod působení zatížení má rozhodující vliv na stanovení kritického momentu při klopení. Zatížení působící na horní přírubu má destabilizující účinek. Tahová síla ve spodní přírubě má stabilizující efekt.

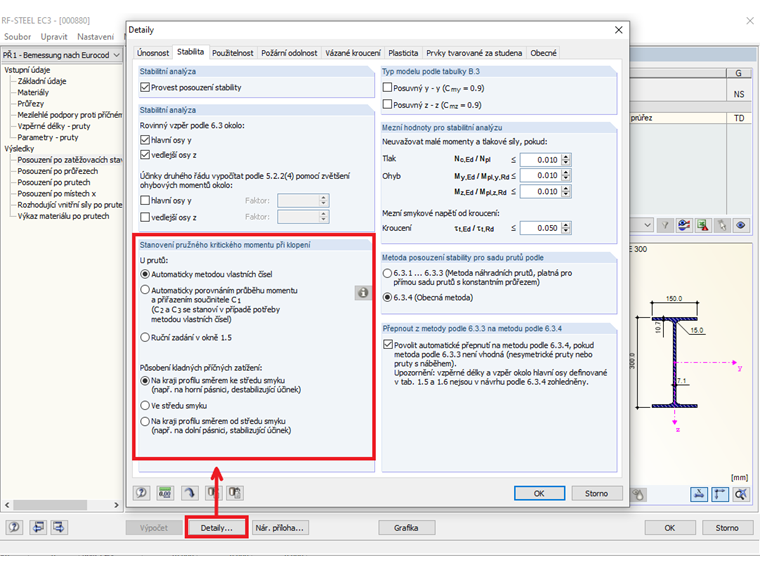

Zadání v modulech RF‑/STEEL EC3 a RF-/STEEL AISC

Jelikož je třeba najít obecné řešení, aniž bychom znali natočení prutu nebo průřezu, je znaménková konvence definována v závislosti na směru zatížení s ohledem na polohu středu smyku.

Kladné příčné zatížení směřující do středu smyku má kladnou excentricitu.

Kladné příčné zatížení směřující ze středu smyku má zápornou excentricitu.
