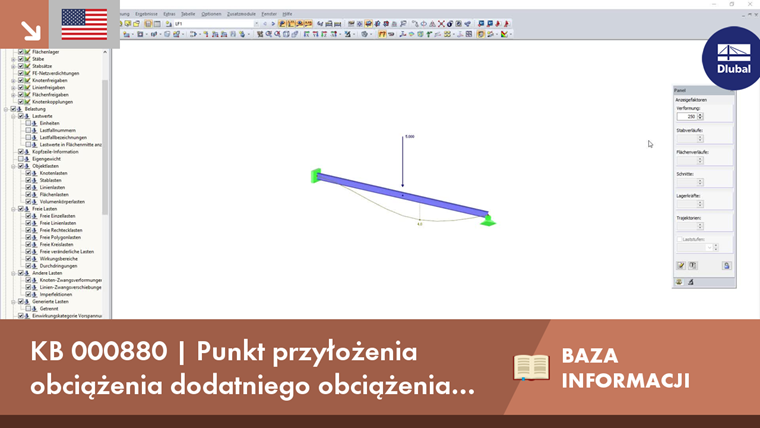

Punkt przyłożenia obciążenia dodatniego obciążenia poprzecznego

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Co jakiś czas pojawia się pytanie, w jaki sposób określić właściwy punkt przyłożenia obciążenia dodatnich obciążeń poprzecznych w RF-/STEEL EC3 i RF-/STEEL AISC.

Podstawy teoretyczne

Punkt przyłożenia obciążenia ma decydujący wpływ na wyznaczanie krytycznego momentu wyboczeniowego. Obciążenie działające na górną półkę w kierunku środka ścinania działa destabilizująco. Siła ciągnąca dolną półkę działa stabilizująco.

Definicja w RF-/STEEL EC3 i RF-/STEEL AISC

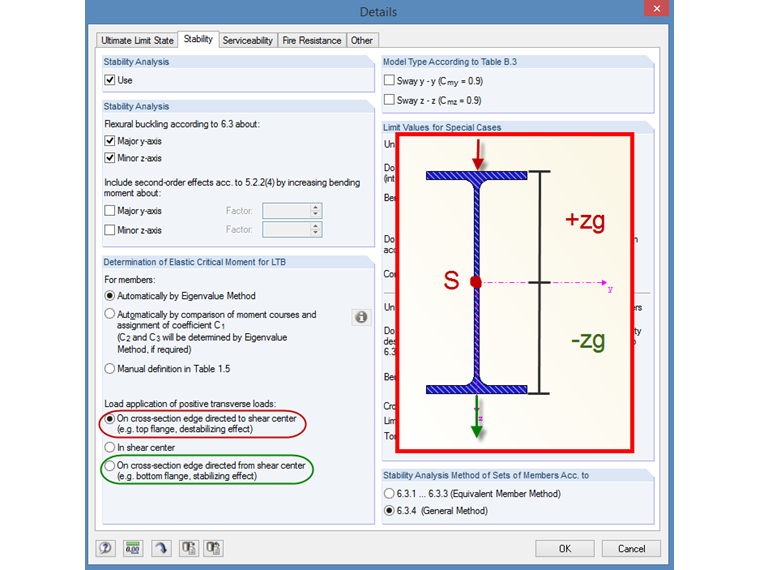

W zakładce "Stateczność" w ustawieniach szczegółowych można wybrać sposób określenia sprężystego momentu krytycznego przy zwichrzeniu, patrz rysunek 01.

Podczas automatycznego określania momentu można określić, czy punkt przyłożenia obciążenia zewnętrznego obciążeń poprzecznych ma być przyłożony na krawędzi przekroju skierowanej do środka ścinania, w środku ścinania, czy na drugiej krawędzi przekroju skierowanej od ścinania. centrum.

Domyślnie ustawiona jest opcja niekorzystna, czyli „skierowana na środek ścinania”, która ma charakter destabilizujący. Uzyskuje się w ten sposób stosunkowo niski moment wyboczeniowy.

Reguły znakowania pozycji przyłożenia obciążenia zg

Ponieważ ogólne rozwiązanie musi zostać znalezione bez znajomości obrotu pręta lub przekroju, konwencja znaków jest definiowana zgodnie z kierunkiem obciążenia w odniesieniu do położenia środka ścinania.

Dodatnie obciążenie poprzeczne skierowane do środka ścinania ma dodatni mimośród.

Dodatnie obciążenie poprzeczne skierowane od środka ścinania ma ujemny mimośród.

Autor

Bastian Ackermann, M.Sc.

Bastian Ackermann, M.Sc.

Customer Support

Pan Ackermann zapewnia wsparcie techniczne klientom Dlubal Software i odpowiada na ich prośby.
