Однако одна из контактных поверхностей может иметь дополнительные интегрированные объекты. В данном случае определяется как Поверхность А. В таком случае, поверхность B не обязательно должна включать в себя все интегрированные объекты поверхности A.
Сетка КЭ не может быть создана без учета данного правила моделирования. В этом случае программа отображает сообщение об ошибке «Номера интегрированных объектов в контактных поверхностях не соответствуют».

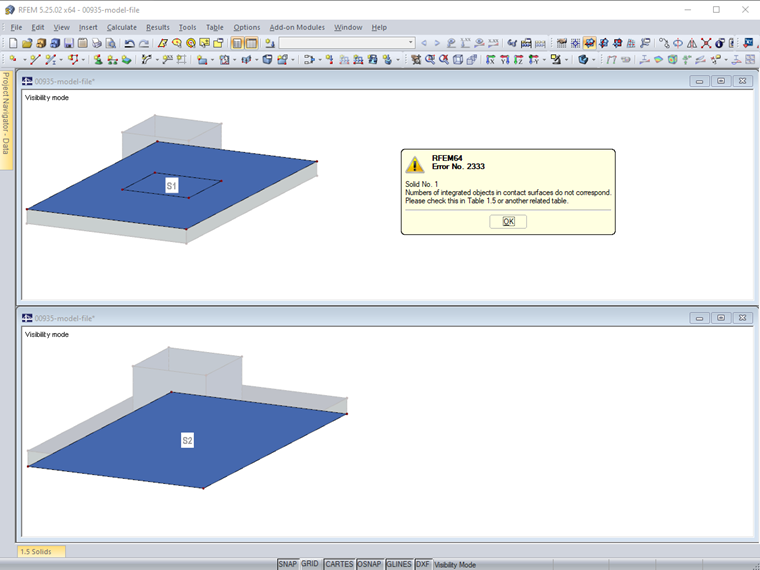

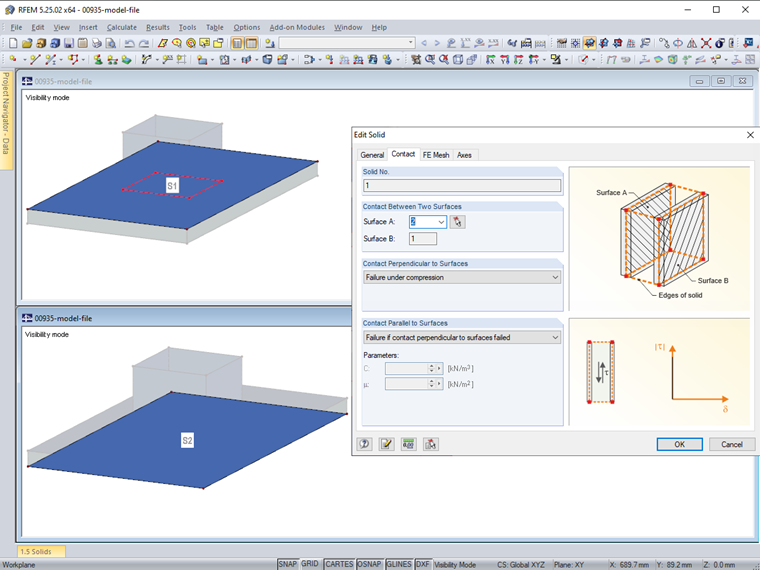

Контактное тело, показанное на рисунке 1, имеет контактные поверхности F1 и F2. Контактная поверхность F1 содержит узлы и линии, отмеченные красным на рисунке 1, которые не включены в контактную поверхность F2. Когда контактная поверхность F2 задана как контактная поверхность A, отображается сообщение об ошибке, показанное на рисунке 2.

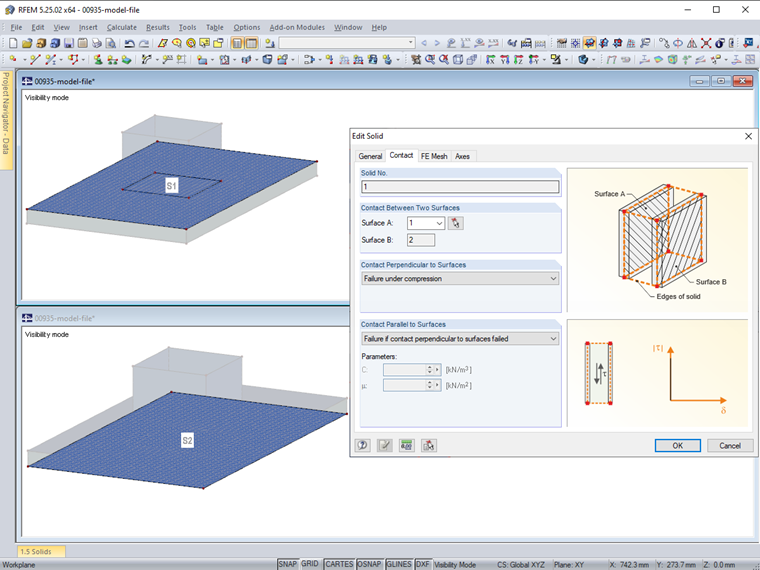

Сетка КЭ может быть создана, если контактная поверхность F1 задана как контактная поверхность A (рисунок 3).

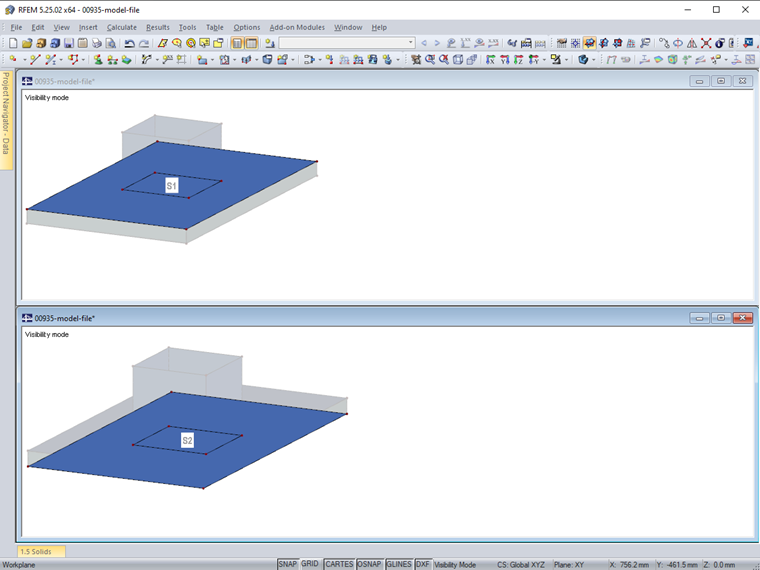

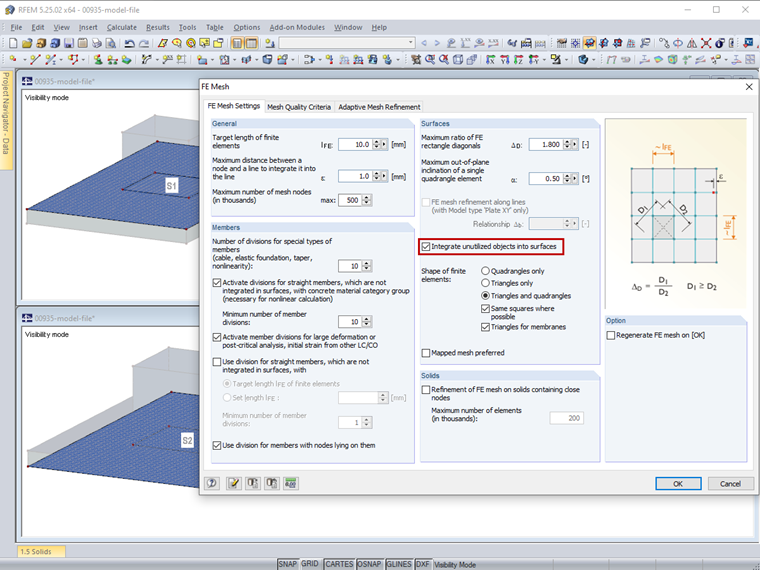

В качестве альтернативы, все дополнительные интегрированные объекты контактной поверхности F1 могут быть скопированы на контактную поверхность 2, так что обе контактные поверхности содержат одинаковые интегрированные объекты (Рисунок 4). Для успешного создания сетки КЭ необходимо в настройках сетки КЭ установить флажок «Интегрировать неиспользуемые объекты в поверхности» (Рисунок 5).
