L'une des surfaces de contact peut néanmoins présenter des objets intégrés supplémentaires. Dans ce cas, elle doit être définie en tant que surface A. Dans ce cas il n'est pas nécessaire que la surface B inclut tous les objets intégrés de la surface A.
Le maillage EF ne peut pas être généré si cette règle de modélisation n'est pas considérée. Dans ce cas, le programme affiche le message d'erreur « Les nombres d'objets intégrés des surfaces de contact ne correspondent pas ».

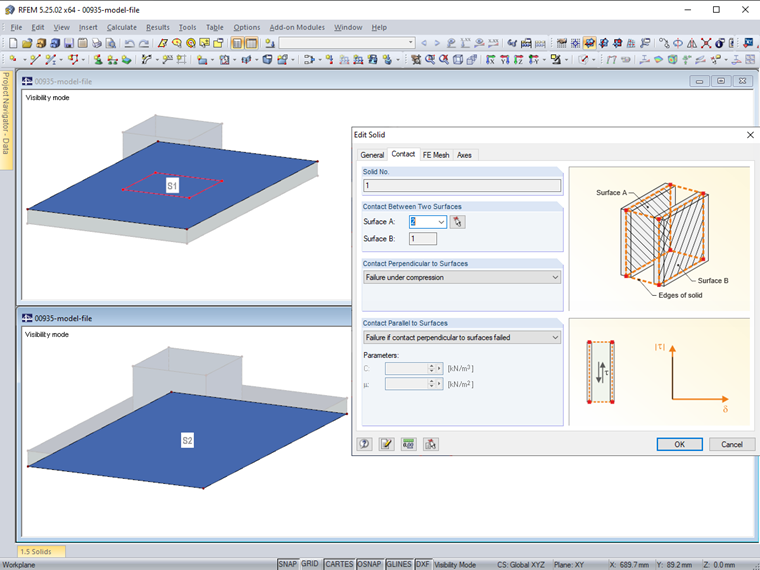

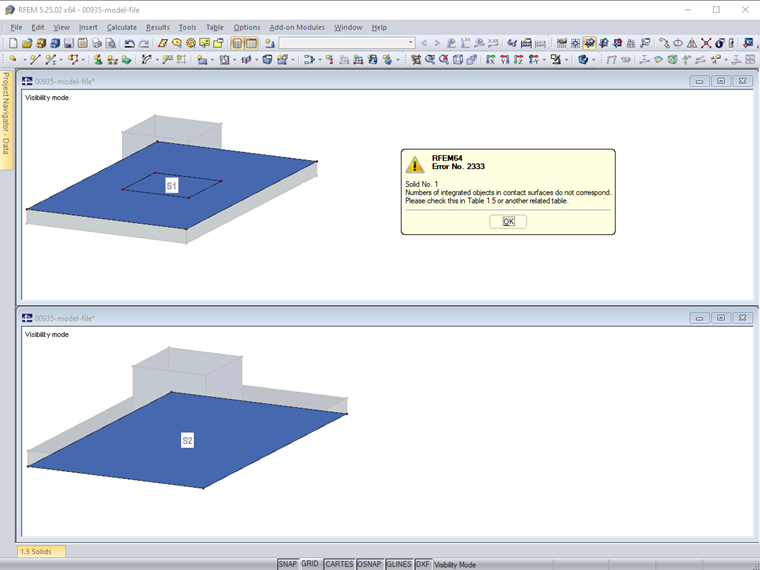

Le solide de contact représenté sur la Figure 1 a les surfaces de contact S1 et S2. La surface de contact S1 contient les nœuds et les lignes marqués en rouge sur l'image 1. Ces objets ne sont pas inclus dans la surface de contact S2. Lorsque la surface de contact S2 est définie comme surface de contact A, le message d'erreur affiché sur la Figure 2 apparaît.

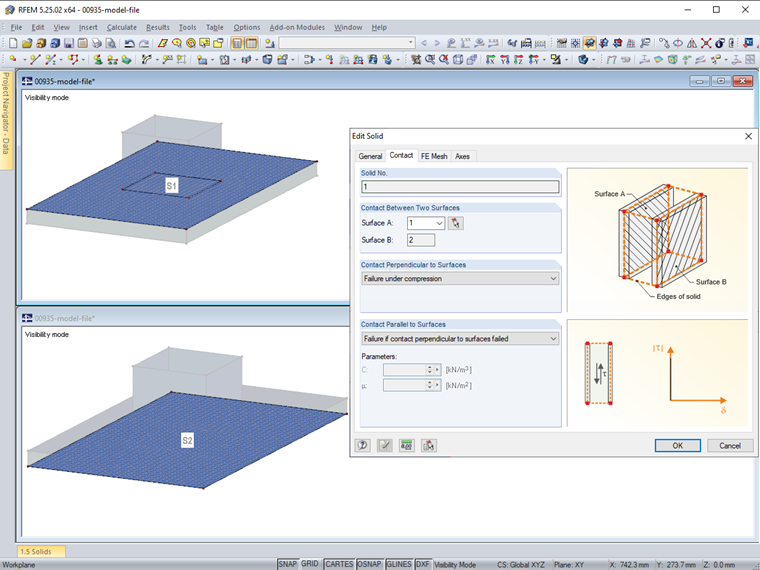

Le maillage EF peut être généré si la surface de contact S1 est définie comme surface de contact A (Figure 3).

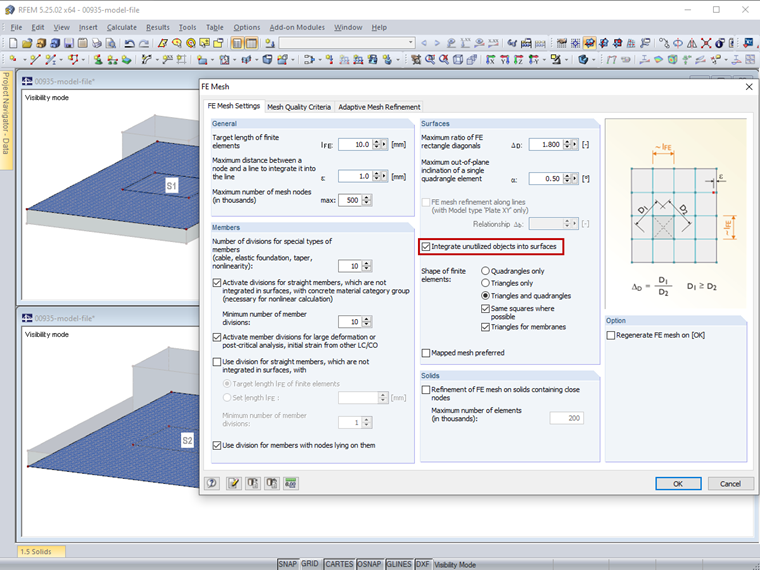

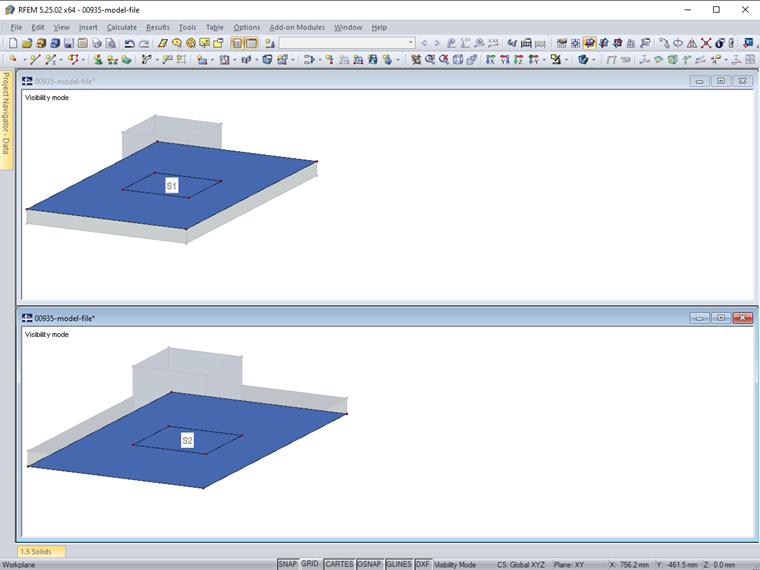

Autrement, tous les objets intégrés supplémentaires de la surface de contact S1 peuvent être copiés dans la surface de contact S2 afin que les deux surfaces de contact contiennent les mêmes objets intégrés (Figure 4). Dans les paramètres du maillage EF, la case « Intégrer des objets non utilisés dans les surfaces » doit être cochée pour que le maillage EF soit généré avec succès (Figure 5).
