Bryła kontaktowa: 'Liczba zintegrowanych obiektów na powierzchniach kontaktowych ...'

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

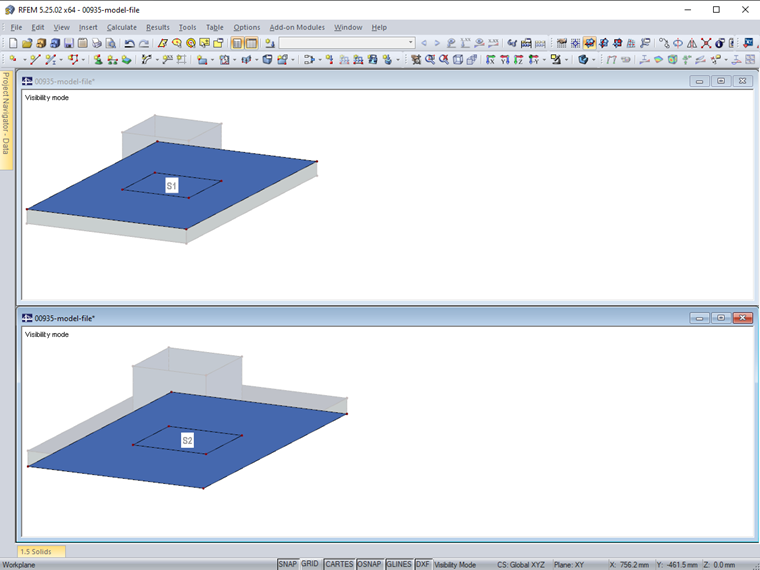

W programie RFEM można wyświetlać właściwości kontaktu między dwiema powierzchniami za pomocą brył kontaktowych. Należy przy tym pamiętać, że obie powierzchnie kontaktowe bryły kontaktowej mają takie same zintegrowane obiekty. Z tego względu podczas modelowania powierzchni kontaktowych zaleca się korzystanie z funkcji kopiowania w celu utworzenia drugiej powierzchni kontaktowej.

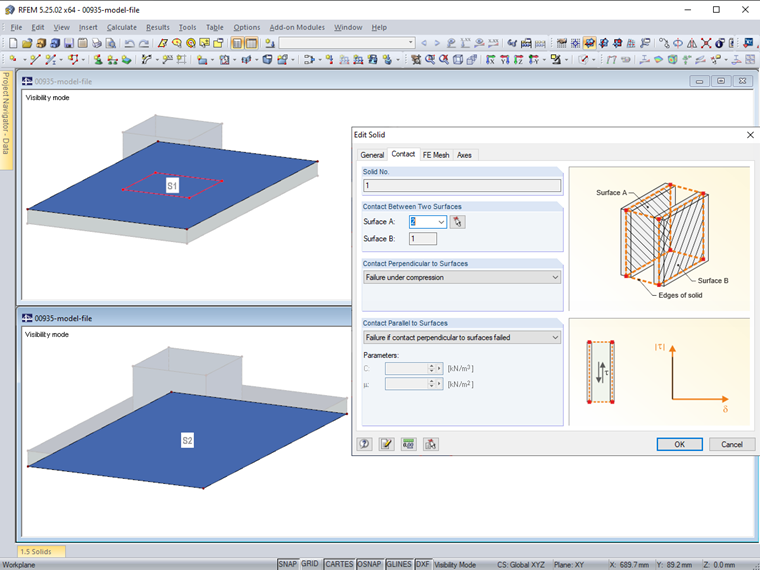

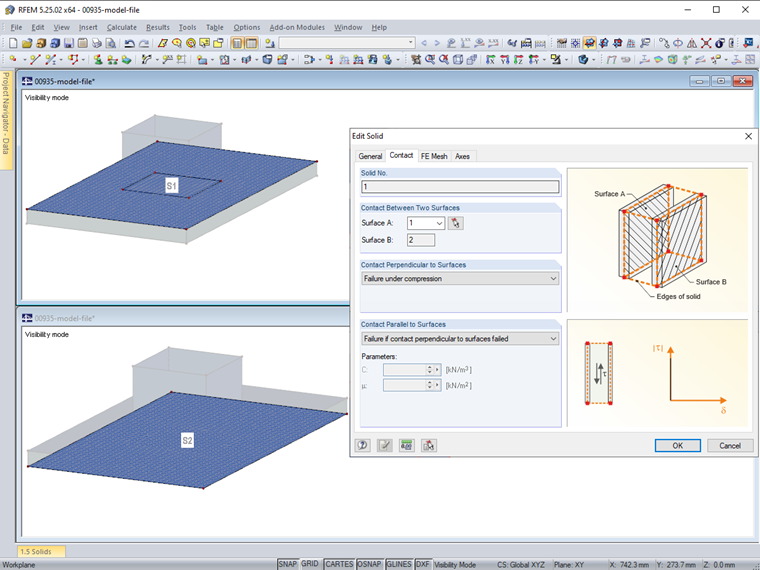

Jedna z powierzchni kontaktowych może jednak posiadać dodatkowe obiekty zintegrowane. W takim przypadku należy zdefiniować powierzchnię A. W takim przypadku powierzchnia B nie będzie zawierać wszystkich obiektów zintegrowanych powierzchni A (patrz rysunek).

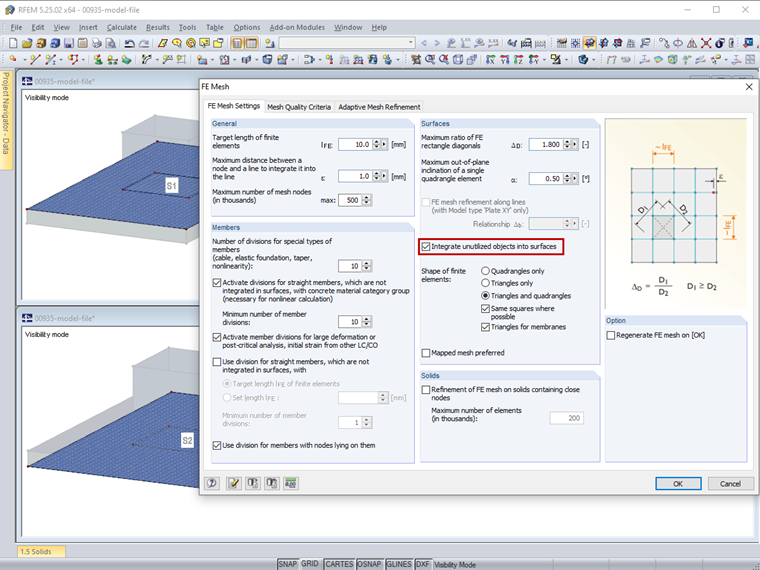

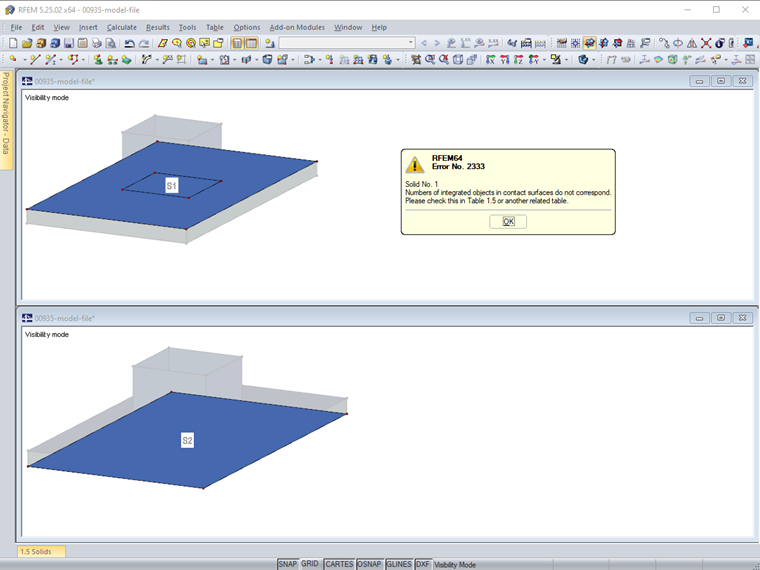

Siatka ES nie może zostać wygenerowana, jeżeli ta reguła modelowania nie jest przestrzegana. W takim przypadku w programie wyświetlany jest komunikat o błędzie "Numery zintegrowanych obiektów na powierzchniach kontaktowych nie odpowiadają".

Słowa kluczowe

Bryła kontaktowa Reguła modelowania Błąd nr 2332 Obiekt zintegrowany Powierzchnia kontaktowa Siatka ES
