Визуальная справка для определения условий поддержки для блока стержней в соответствии с EN 1993-1-1, раздел 6.3.4

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

В RF-STEEL EC3 , блок стержней рассчитывается в соответствии с Общим методом (EN 1993-1-1, Cl 6.3.4) вместе с анализом устойчивости. Для этого необходимо определить правильные условия опоры для эквивалентной конструкции с четырьмя степенями свободы. В современных обычных 3D-моделях можно быстро потерять информацию о местонахождении блока стержней в системе.

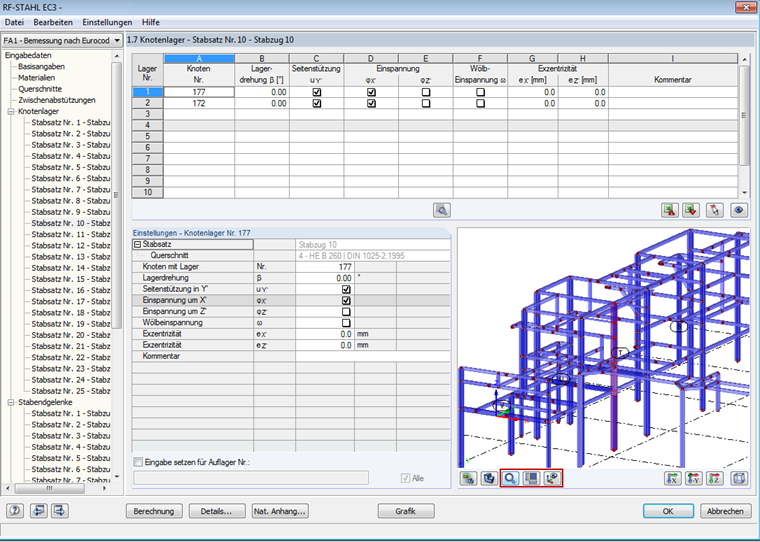

В модуле RF-/STAHL EC3 gibt es daher in der Maske 1.7 eine graphische Anzeige der Struktur. Отображение конструкции является интерактивным; можно масштабировать и перемещать графику. Кнопки под графическим дисплеем очень полезны. Вы можете использовать их, чтобы скрыть остальную конструкцию или отобразить ее на заднем плане. Мы рекомендуем, в частности, отобразить местную систему координат блока стержней, включая опоры, определенные в окне 1.7. Таким образом, можно легко избежать ошибок при задании граничных условий.

Автор

Dipl.-Ing. (FH) René Flori

Dipl.-Ing. (FH) René Flori

Руководитель службы поддержки

Г-н Флори является руководителем группы поддержки клиентов, а также оказывает техническую поддержку клиентам Dlubal Software.

Ключевые слова

блок стержней Основной метод Ориентация система осей
