Dlubal RFEM 5 & RSTAB 8 – Aide visuel pour la définition des conditions d’appui de l’ensemble de barres dans la vérification selon EN 1993-1-1, article 6.3.4 dans RF-/STEEL EC3

Trucs & Astuces

Dans RF-/STEEL EC3, des ensembles de barres sont calculés selon la méthode générale (EN 1993-1-1, Cl. 6.3.4) et l’analyse de stabilité. Pour cela, il est nécessaire de déterminer des conditions d’appui correctes pour la structure équivalente avec quatre degrés de liberté. Dans les modèles 3D habituels, vous pouvez vite perdre la position de l’ensemble de barres dans le système.

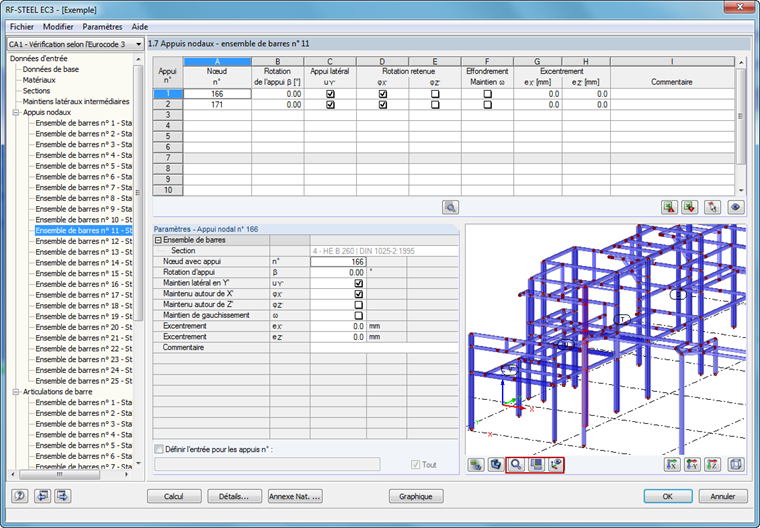

Ainsi, vous pouvez afficher la structure graphiquement dans la fenêtre 1.7 dans RF-/STEEL EC3. L’affichage de la structure est interactif, vous pouvez zoomer et déplacer le graphique de la structure. A l’aide des boutons au-dessous de la figure, vous pouvez cacher le reste de la structure ou l’afficher en arrière-plan. Il vous est surtout recommandé d’afficher le système de coordonnées locales de l’ensemble de barres y compris les appuis définis dans la fenêtre 1.7. Ainsi, vous pouvez facilement éviter les erreurs pendant la définition des conditions de frontières.
