Vizuální pomoc při definici podporových podmínek pro sady prutů při posouzení podle EN 1993-1-1, čl. 6.3.4

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

V přídavném modulu RF‑/STEEL EC3 se stabilitní analýza sad prutů provádí standardně obecnou metodou (EN 1993‑1‑1, čl. 6.3.4). Přitom je třeba správně stanovit podporové podmínky pro náhradní konstrukci se čtyřmi stupni volnosti. V dnes běžně používaných 3D modelech můžete rychle ztratit přehled o poloze sad prutů v konstrukci.

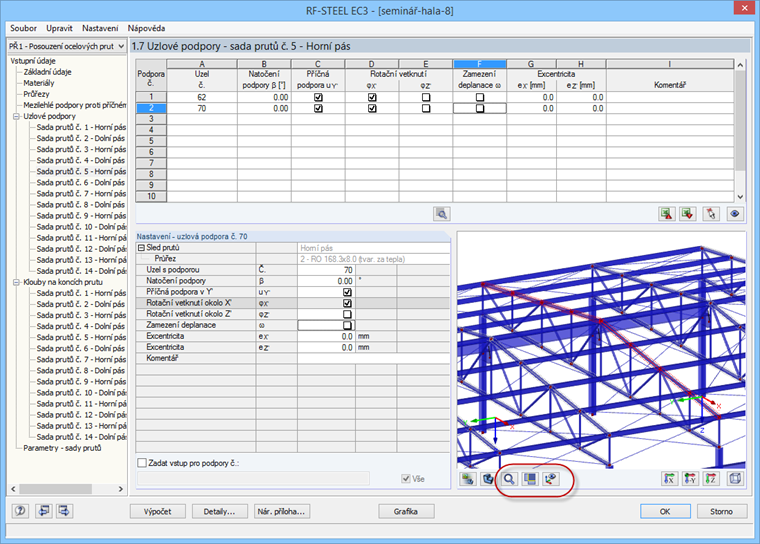

V přídavném modulu RF‑/STEEL EC3 k tomu slouží v okně 1.7 grafické znázornění konstrukce. Zobrazení konstrukce je interaktivní. Grafiku lze zvětšovat a posouvat. Velmi užitečná jsou tlačítka pod grafickým zobrazením. Pomocí nich můžete skrýt zbytek konstrukce nebo ho zobrazit na pozadí. Zvláště užitečné je zobrazení lokálního souřadného systému sady prutů s podporami definovanými v okně 1.7. Lze tak snadno předcházet chybám při zadávání okrajových podmínek.

Autor

Dipl.-Ing. (FH) René Flori

Dipl.-Ing. (FH) René Flori

Vedoucí péče o zákazníky

Ing. Flori je vedoucím oddělení péče o zákazníky a také poskytuje technickou podporu uživatelům programů Dlubal Software.

Klíčová slova

Sada prutů Obecná metoda Orientace Osový systém
