Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4

Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.

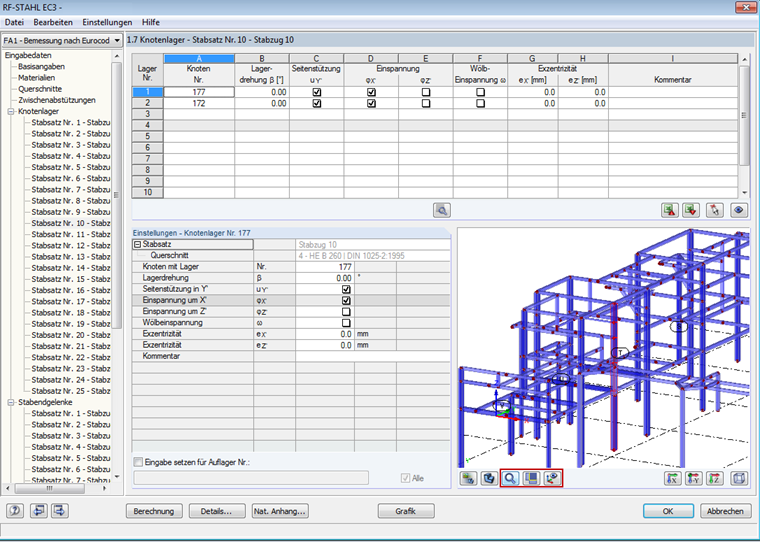

In RF-/STAHL EC3 gibt es daher in der Maske 1.7 eine graphische Anzeige der Struktur. 结构的显示是交互式的。 Man kann hier zoomen und verschieben. 图形下方的按钮非常有用。您可以使用它们隐藏结构的其余部分或将其显示在背景中。 Besonders empfehlenswert ist das Einblenden des Stabsatz-Koordinatensystems mit Darstellung der in Maske 1.7 definierten Auflager. 因此，在定义边界条件时可以很容易地避免错误。
