Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.

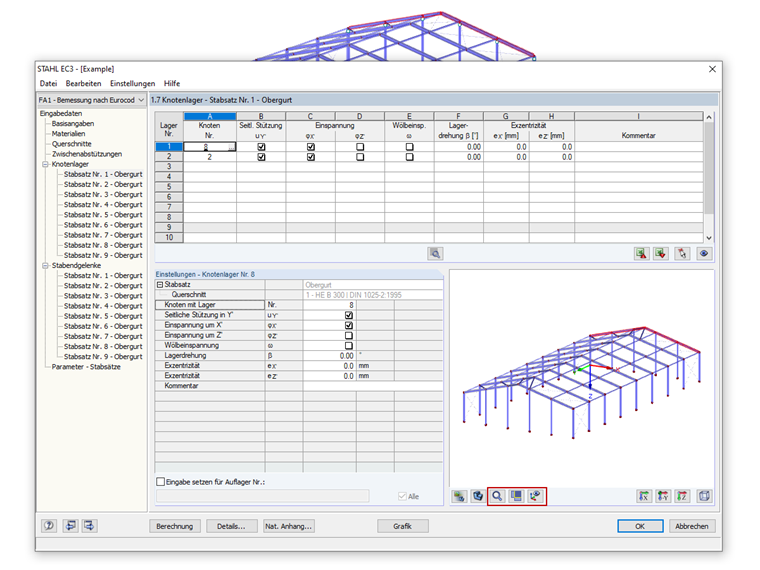

In RF-/STAHL EC3 gibt es daher in der Maske 1.7 eine graphische Anzeige der Struktur. Die Anzeige der Struktur ist interaktiv. Man kann hier zoomen und verschieben. Sehr hilfreich sind die Schaltflächen unterhalb der Grafikanzeige. Hierüber kann der Rest der Struktur ausgeblendet oder im Hintergrund angezeigt werden. Besonders empfehlenswert ist das Einblenden des Stabsatz-Koordinatensystems mit Darstellung der in Maske 1.7 definierten Auflager. So können Fehler bei der Definition der Randbedingungen einfach vermieden werden.

Autor

Dipl.-Ing. (FH) René Flori

Dipl.-Ing. (FH) René Flori

Head of Customer Support

Herr Flori leitet den Kundensupport und steht als Ansprechpartner für Anwenderanfragen zur Verfügung.

Schlüsselwörter

Stabsatz Allgemeines Verfahren Orientierung Achssystem
