Поворот стержня вокруг плоскости

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

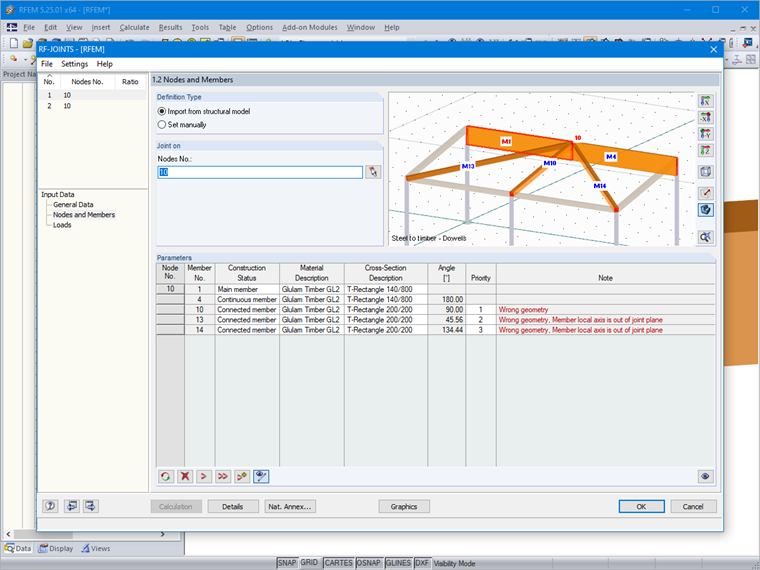

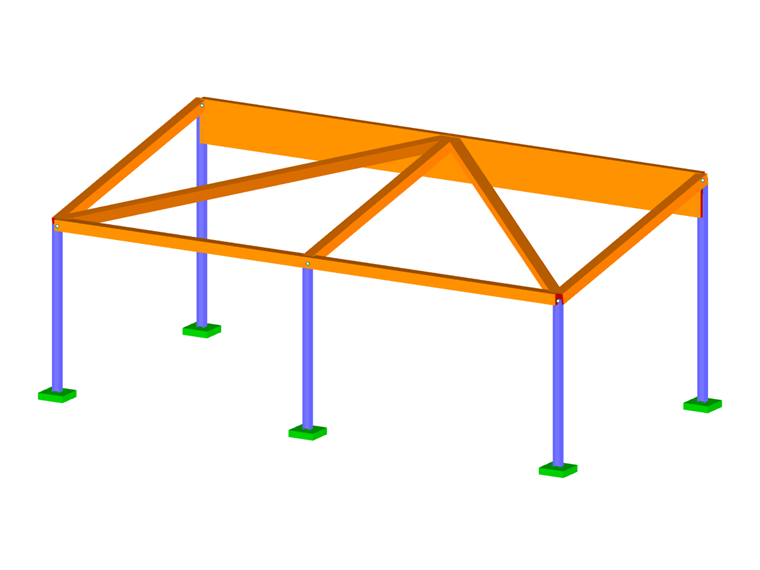

Если пространственно ориентированные стержни сходятся в одном узле, то локальные х-или -оси стержней не лежат в одной плоскости, так как локальные z-оси ориентированы в направлении тяжести. В случаях, отличных от представленного на рисунке, это можно легко упустить при визуализации в случае небольшого наклона. Однако, это может быть проблемой, например, в конструкции RF-JOINTS, так как стержни не лежат в одной плоскости соединения. Таким образом, проект невозможен.

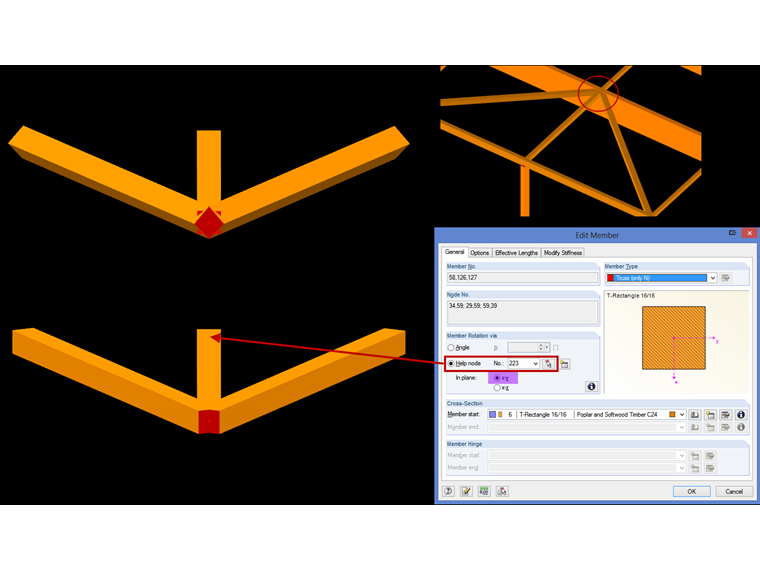

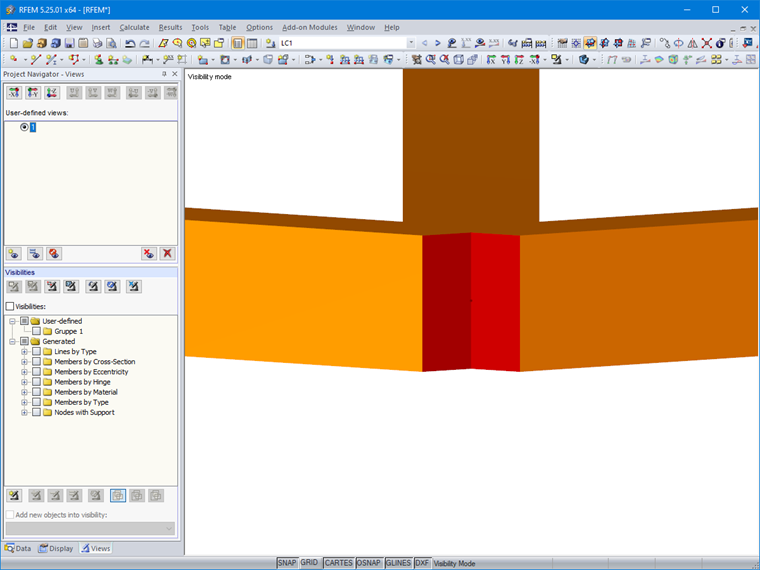

Необходимо повернуть стержень вокруг плоскости соединения. Поскольку ручной расчет вращения стержня будет трудоемким, можно повернуть стержень вокруг любой плоскости. Установите флажок «Поворот стержня через узел справки» и определите узел одновременно на требуемой плоскости и из вращающегося стержня.
