Natočení prutu do roviny

Pokud se pruty směřující do prostoru setkají v uzlu, neleží lokální osy y prutů v jedné rovině, protože lokální osy z jsou v rovině tíhové síly a prutu.

Jak je vidět na Obrázku 01, lze tento jev při malých sklonech v grafice snadno přehlédnout.

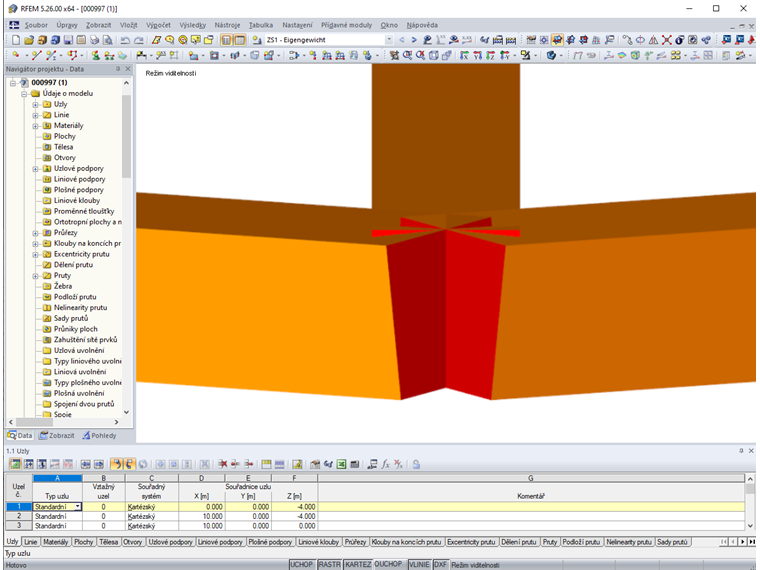

Nezarovnané pruty

Tento jev však může způsobit problémy například při posouzení v RF-/JOINTS, protože pruty neleží v rovině spoje (viz Obrázek 02).

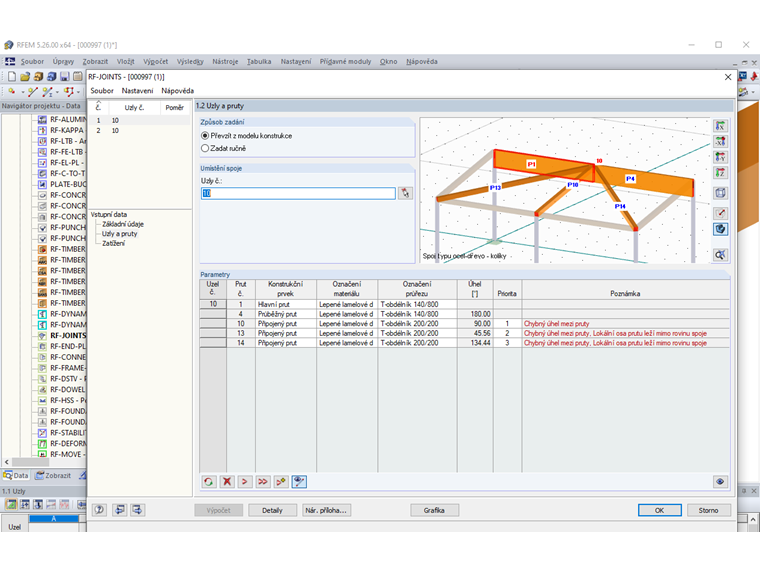

Chybové hlášení v RF-/JOINTS

Posouzení proto není možné. Proto je nutné prut natočit do roviny spoje. Protože ruční výpočet natočení prutu by byl příliš časově náročný, nabízejí programy RFEM a RSTAB možnost natočit prut automaticky do požadované roviny. Za tímto účelem vyberte funkci "Natočení prutu pomocí pomocného uzlu" a vyberte uzel, který se nachází v požadované rovině a mimo prut, který se má natočit (viz Obrázek 03).

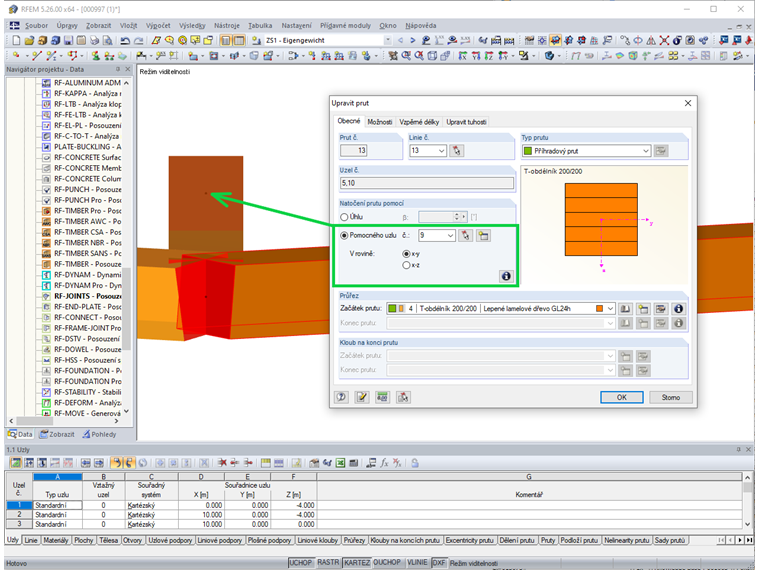

Natočení prutu pomocí pomocného uzlu

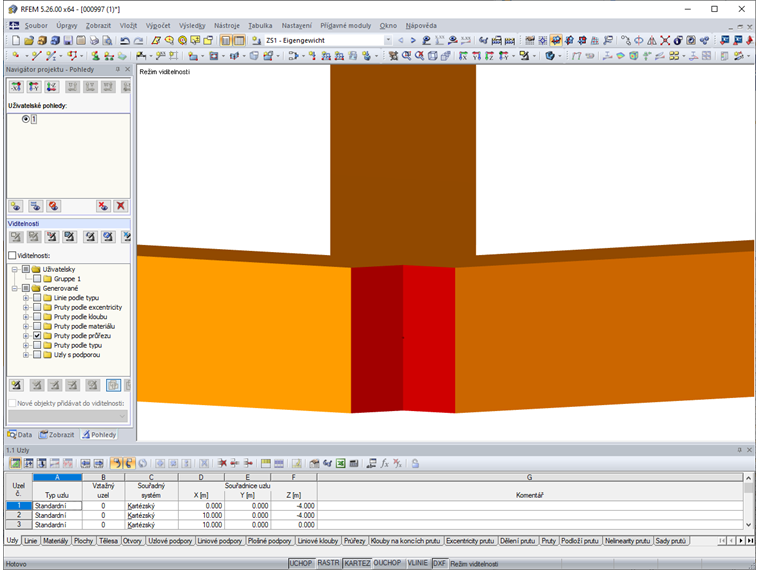

Zarovnané pruty

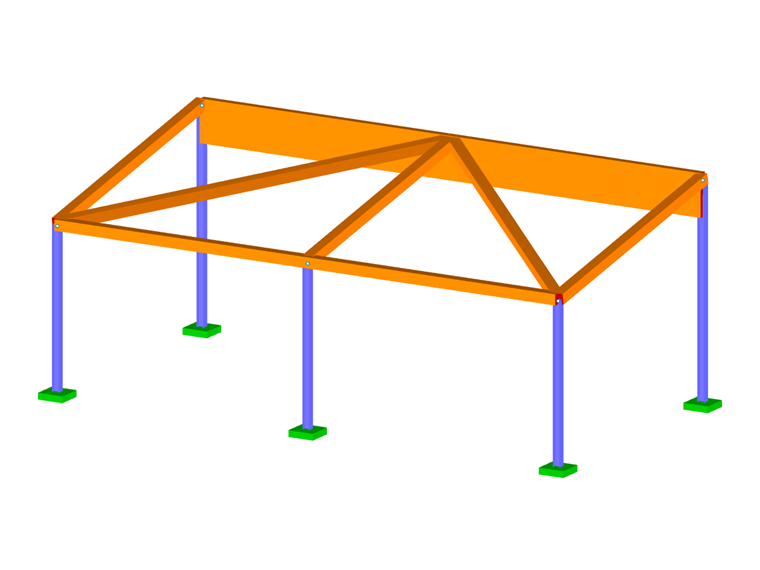

Přístřešek

Autor

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
