Dlubal RFEM 5 & RSTAB 8 – Rotation de la barre autour d’un plan

Trucs & Astuces

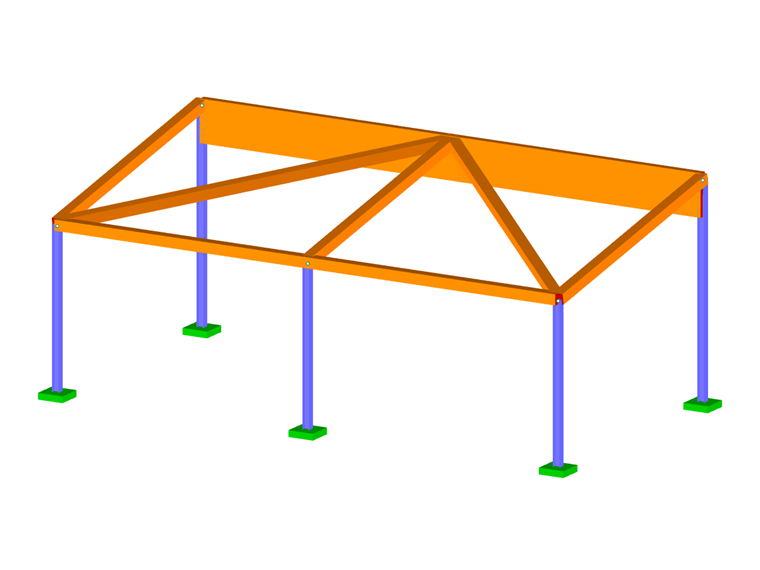

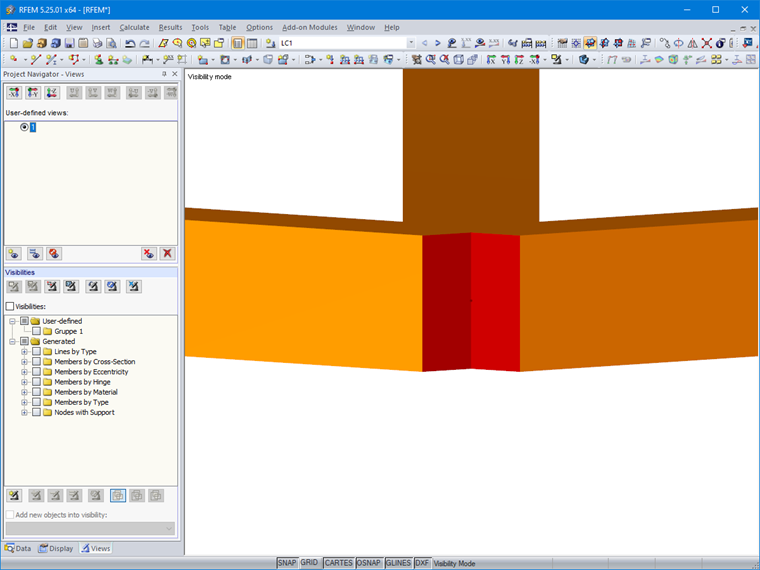

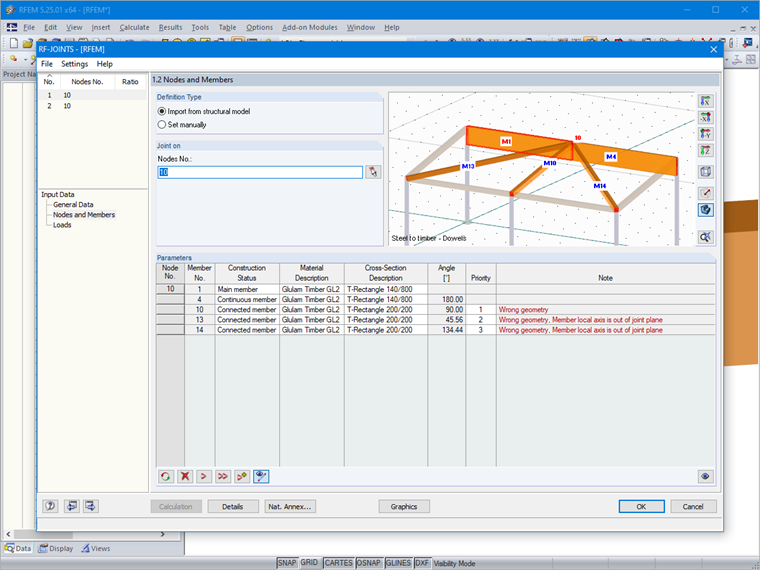

Si les barres orientées dans l’espace convergent dans un seul nœud, leurs axes locaux x ou y ne se trouvent pas dans un plan, comme les axes locaux z sont orientés en direction de gravité. Dans les cas différents de ceux représentés dans la figure, ceci peut être facilement négligé dans le rendu en cas d’une petite inclination. Néanmoins, ceci peut être un problème dans une vérification de RF-/JOINTS, par exemple, si les barres ne se trouvent pas dans un plan de connexion. Ainsi, la vérification n’est pas possible.

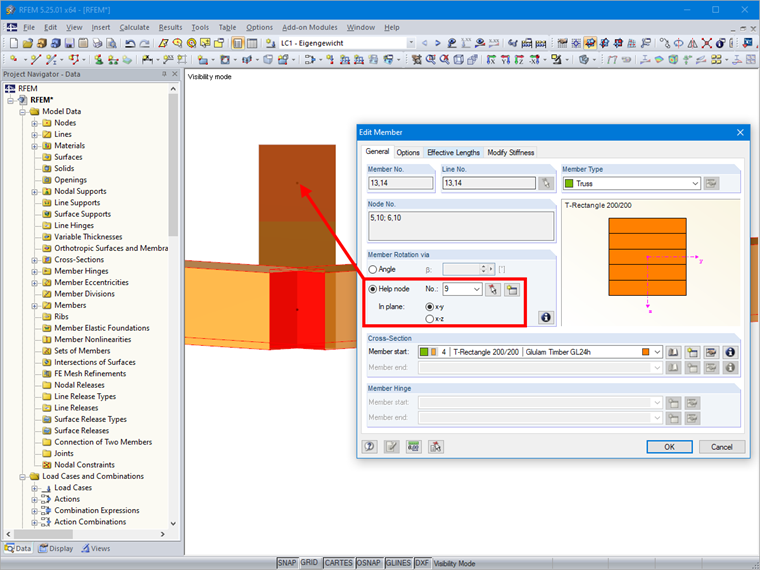

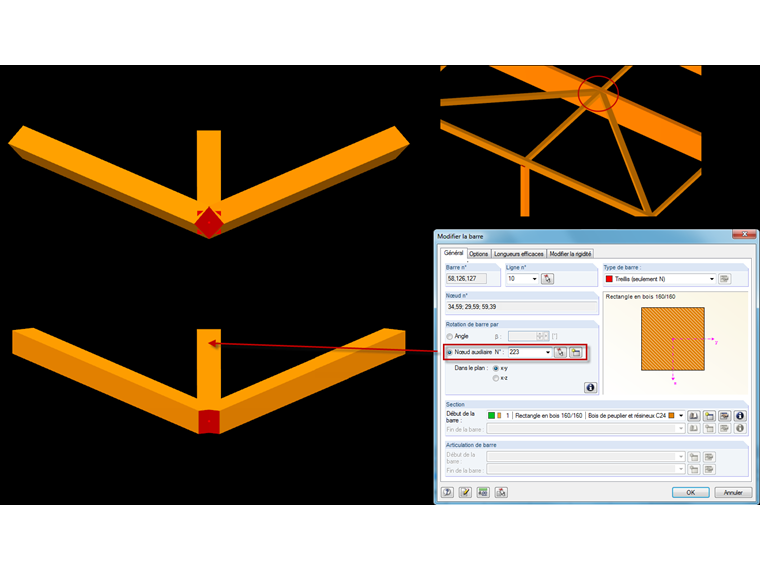

Dans ce cas, il est nécessaire de tourner la barre autour de plan de connexion. Comme le calcul manuel de la rotation de la barre peut prendre le temps, il y a une option pour tourner une barre autour d’un plan. Pour le faire, sélectionnez la case à cocher « Rotation de barre par nœud auxiliaire » et définissez un nœud situé dans le plan désiré et hors de la barre de rotation en même temps.
