杆件旋转关于平面

提示和技巧

This article was translated by Google Translator

View original text

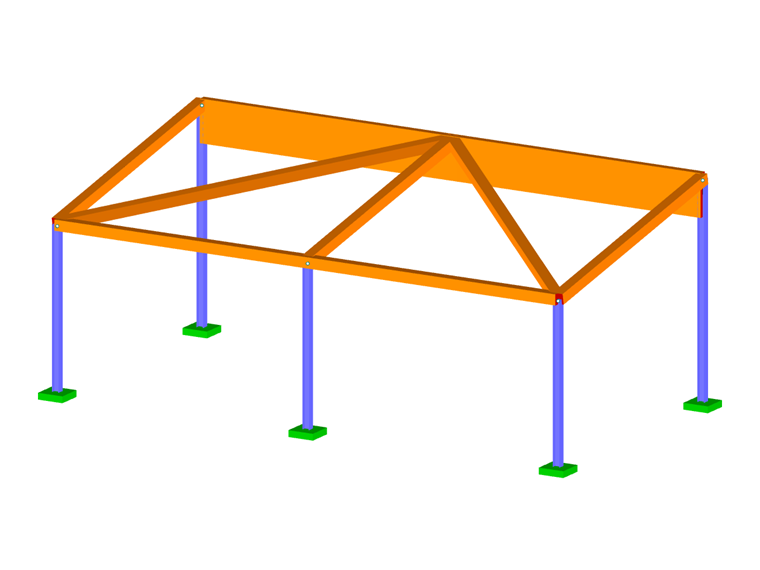

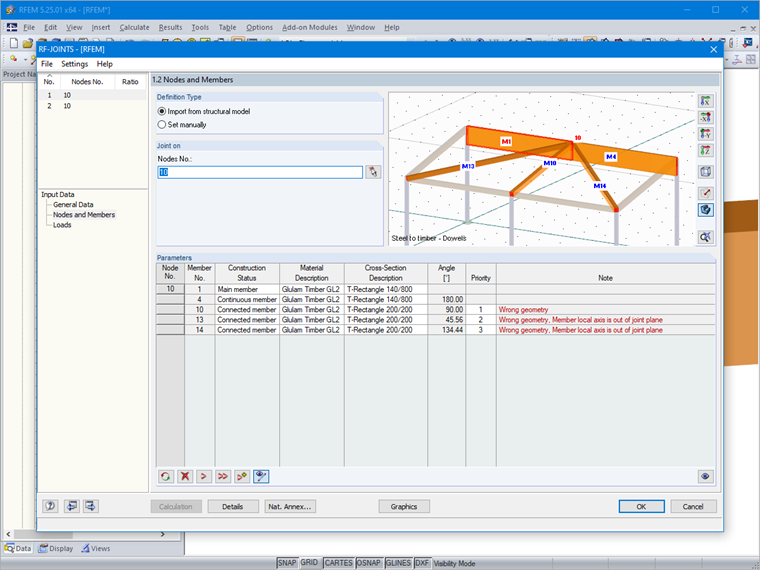

如果空间方向的杆件在一个节点上会聚,则杆件的局部x轴或y轴不在一个平面上,因为局部z轴的方向是重力方向。 在图中未显示的情况下,在小倾角情况下渲染时很容易忽略。 但是在RF‑/JOINTS设计中可能会出现问题,例如杆件不在一个连接平面上。 因此无法进行设计。

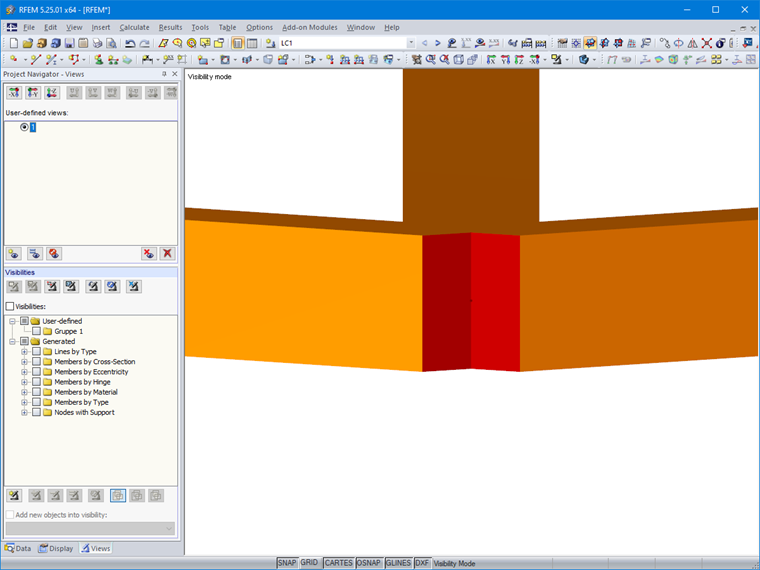

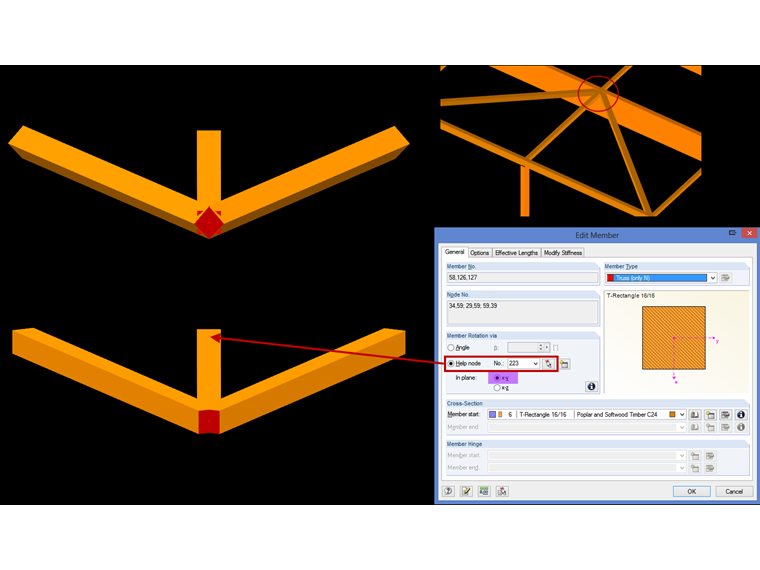

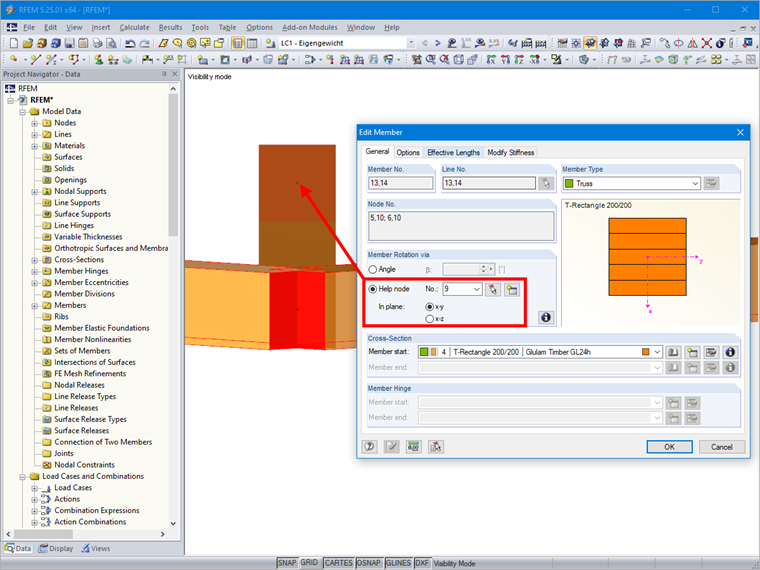

因此必须在连接平面上旋转杆件。 由于手动计算杆件旋转非常耗时,因此可以选择沿任意平面旋转杆件。 为此,选中“通过帮助节点进行杆件旋转”复选框,然后定义一个节点,该节点位于所需的平面内,并且同时位于旋转杆件之外。
