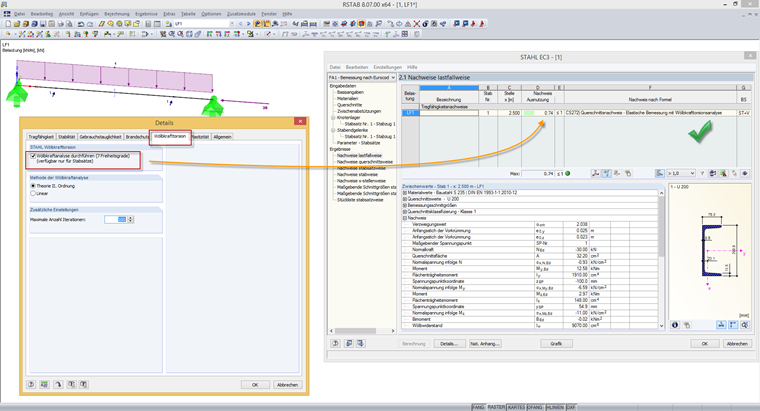

Расчет швеллеров на устойчивость

Советы и рекомендации

Расширение RF‑/STEEL Warping Torsion дополнительного модуля RF‑/STEEL EC3 позволяет создавать стержни с асимметричными сечениями. Новая опция полностью интегрирована в расчетный модуль и может быть активирована для блоков стержней.

Для выбранных блоков стержней, подбор сечений и расчет на устойчивость по нормативам заменяется расчетом на крутильно-изгибную потерю устойчивости и потерю устойчивости плоской формы изгиба, по методу второго порядка, с учетом применения несовершенств в отношении форм колебаний.

После начала расчета, программа автоматически создает новую эквивалентную нагрузку на основе приложенных внутренних сил (например, LC1-LC10) для расширенного вычисления с семью степенями свободы (ux, uy, uz, φx, φy, φz, ω). На основе этих эквивалентных нагрузок и несовершенства в отношении первой формы колебаний эквивалентной конструкции, программа далее определяет новые силы на деформированной конструкции (геометрически нелинейной). Сравнивая упругое напряжение с полученным напряжением новых внутренних сил (N, Vu, VV, Mt,primary, Mt,secondary, Mu, Mv, Mω) до предельного напряжения материала, вычисление завершается и выдает информацию о несущей способности.

Таким образом, можно анализировать стержни с любым сечением, выполняя расчет сечения. Это также означает, что можно рассчитать асимметричные швеллеры с горизонтально смещенным центром сдвига под общей нагрузкой.
