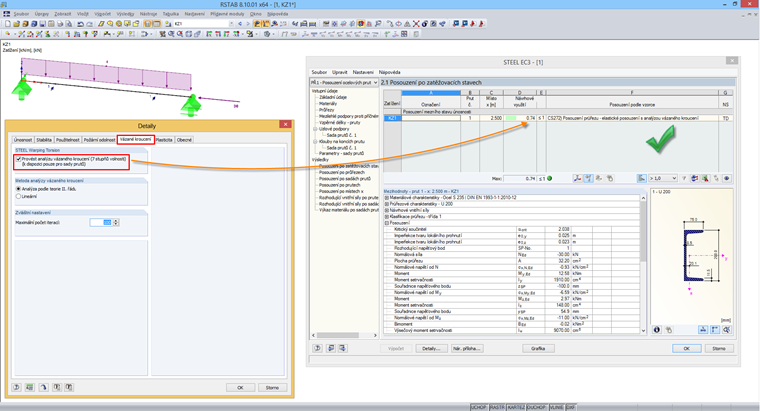

Posouzení stability U-průřezů

Tipy & triky

V přídavném modulu RF‑/STEEL EC3 lze díky jeho rozšíření RF‑/STEEL Warping Torsion posuzovat pruty s asymetrickým průřezem. Nová funkce je do tohoto modulu zcela integrována a lze ji aktivovat pro sady prutů.

U aktivovaných sad prutů se posouzení průřezů a stabilitní analýza, které se provádějí v souladu s normou, nahradí výpočtem druhého řádu podle teorie vybočení zkroucením, při kterém se uvažují imperfekce afinní k vlastním tvarům.

Po spuštění výpočtu vygeneruje program na základě uvažovaných vnitřních sil (například KZ1 - KZ10) z programu RFEM/RSTAB automaticky nové náhradní zatížení pro rozšířený výpočet se 7 stupni volnosti (ux, uy, uz, φx, φy, φz, ω). Na základě tohoto náhradního zatížení a imperfekce afinní k 1. vlastnímu tvaru náhradního systému pak program spočítá nové vnitřní síly na deformované konstrukci (geometricky nelineární). Výpočet se uzavře konečným pružnostním porovnáním výsledného napětí vyvozeného novými vnitřními silami (N, Vu, VV, Mt,primary, Mt,secondary, Mu, Mv, Mω) s mezním napětím daného materiálu, čímž se určí únosnost systému.

Tento výpočet se řídí článkem v normě EN 1993-1-1 5.2.2 (7) a. Pruty jakéhokoli průřezu tak lze zhodnotit metodou posouzení průřezů. To také znamená, že lze posoudit i asymetrické-U průřezy s vodorovně posunutým středem smyku při uvažování obecného zatížení.
