槽形截面稳定性分析

提示和技巧

This article was translated by Google Translator

View original text

通过附加模块RF-/STEEL EC3的模块扩展RF-/STEEL Warping Torsion ,可以设计截面不对称的杆件。 新选项完全集成在设计模块中,并且可以激活多组杆件。

对于选定的杆件组,按照二阶理论,考虑到模型中的缺陷,应用标准的截面和稳定性分析代替扭转-挠曲和横向-扭转屈曲分析。

作为计算开始时,程序自动地生成基于所述新的等效负载施加内力(例如LC1至LC10),用于与七个自由度的扩展计算(U X,U Y,U Z,φx,φÿ ,φZ,ω)。 基于这些等效荷载和关于等效结构的第一模态形状的缺陷,程序确定在变形结构上的新力(几何非线性)。 通过将弹性应力和新的内力(N,V u ,V V ,M t,primary ,M t,secondary ,M u ,M v )所产生的应力与材料的极限应力进行比较,最终计算完成并提供有关承载力的信息。

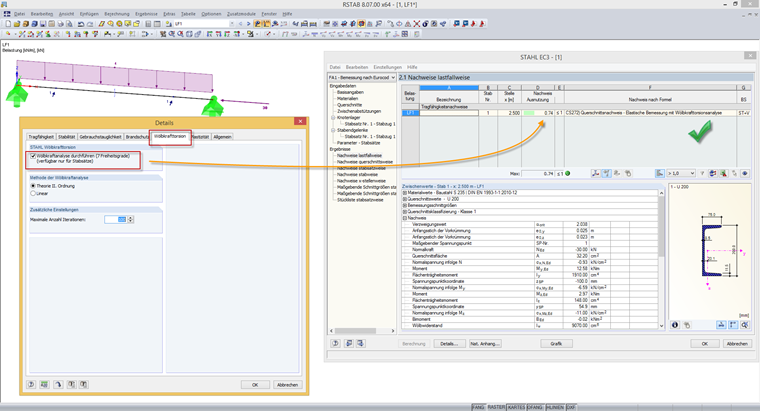

图片 01 - Stability Analysis of Channel Sections

该计算符合EN 1993-1-1 5.2.2(7)a的标准要求。 因此,可以通过进行截面设计来分析具有任意截面的杆件。 这也意味着您可以在总荷载作用下设计不对称的通道截面,并在水平方向设置剪切中心。

关键词

扭转 主要 次要 翘曲 稳定性 U 剪切中心 缺陷
