Analiza stateczności przekrojów ceowych

Wskazówki i porady

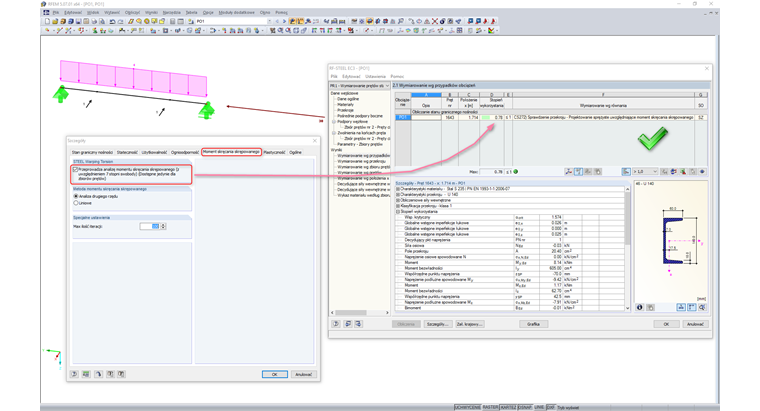

Rozszerzenie RF-/STEEL Warping Torsion dla modułu dodatkowego RF-/STEEL EC3 umożliwia wymiarowanie prętów z asymetrycznymi przekrojami poprzecznymi. Nowa opcja jest w pełni zintegrowana z modułem obliczeniowym i można ją aktywować dla zbiorów prętów.

Analizy przekrojów i stateczności obliczanych zgodnie z normą dla wybranych zbiorów prętów zostały zastąpione analizami zwichrzenia i wyboczenia giętno-skrętnego zgodnie z teorią drugiego rzędu, przy zastosowaniu imperfekcji w odniesieniu do kształtów drgań.

Po rozpoczęciu obliczania, program automatycznie generuje nowe obciążenie równoważne w oparciu o zastosowane siły wewnętrzne (na przykład PO1 do PO10) w przypadku rozszerzonego obliczania z uwzględnieniem 7 stopni swobody (u.x, u.y, u.z, phi.x, phi.y, phi. z, omega). Na podstawie tych obciążeń równoważnych i imperfekcji w odniesieniu do pierwszego kształtu drgań konstrukcji równoważnej, program określa nowe siły na odkształconej konstrukcji (geometrycznie nieliniowe). Końcowym etapem obliczeń jest porównanie naprężenia sprężystego i naprężenia wynikającego z nowych sił wewnętrznych (N, V.u, V.V, M.t.podstawowy, M.t.drugorzędny, M.u., M.v., M.omega) z naprężeniami granicznymi materiału. Obliczenia są kończone poprzez dostarczenie informacji o nośności.

Obliczenia odnoszą się do standardowego wymogu normy EN 1993-1-1 5.2.2 (7) a. Dlatego możliwe jest przeprowadzenie analizy prętów o dowolnym przekroju poprzecznym. Oznacza to także, że możecie Państwo obliczyć asymetryczne ceowe przekroje ze środkiem ścinania przesuniętym poziomo pod wpływem głównego obciążenia.
