Analyse de stabilité de sections en U

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

L'extension RF-/STEEL Warping Torsion du module additionnel RF-/STEEL EC3 permet de vérifier les barres aux sections asymétriques. L'extension est entièrement intégrée au module et peut être activée pour des ensembles de barres.

Pour les ensembles de barres sélectionnés, les analyses de section et de stabilité selon une norme sont remplacées par les analyses de flambement par torsion-flexion et latéral-torsion selon la théorie du second ordre en considérant l'application des imperfections aux modes propres.

Lorsque le calcul démarre, le programme génère automatiquement une nouvelle charge équivalente basée sur les efforts internes appliqués (par exemple, CL1 à CL10) pour le calcul étendu avec sept degrés de liberté (ux , uy , uz , φx , φy , φz , ω). Le programme détermine ensuite les nouvelles forces sur la structure déformée (géométriquement non linéaire) à partir de ces charges équivalentes et de l'imperfection relative au premier mode de forme de la structure équivalente. En comparant la contrainte élastique avec la contrainte résultante des nouveaux efforts internes (N, Vu , Vv , Mt, primaire , Mt, secondaire , Mu , Mv , Mω ) à la contrainte limite du matériau, le calcul est finalisé et fournit des informations sur la capacité de charge.

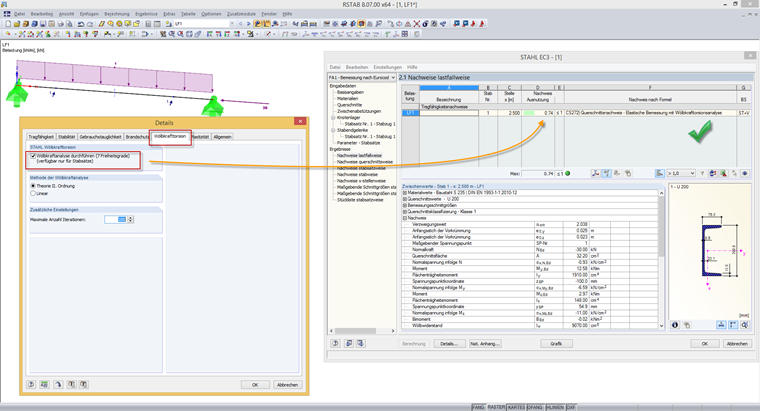

Figure 01 - Analyse de stabilité de sections en U

Ce calcul applique l'exigence standard de l'EN 1993-1-1 5.2.2 (7) a. Il est donc possible d'analyser les barres avec n'importe quelle section en effectuant la vérification de la section. Cela signifie également que vous pouvez calculer les sections de canal asymétriques avec un centre de cisaillement déplacé horizontalement sous la charge générale.

Mots-Clés

Torsion Primaire Secondaire Warpage stabilité U Centre de cisaillement Imperfections
