Модификация жесткости бетона в RFEM в соответствии с ACI 318-14 Таблица 6.6.3.1.1 (а) и CSA A23.3-14 Таблица 10.14.1.2

Техническая статья

В соответствии с разделом 6.6.3.1.1 и раздел 10.14.1.2 из ACI 318-14 и CSA A23.3-14 соответственно, RFEM эффективно учитывает снижение жесткости элементов в различных типах элементов. Типы элементов, такие как стены с трещинами и без трещин, плоские плиты и плиты, балки и колонны являются вариантами для модифицированного анализа. Коэффициенты умножения могут быть подробно рассмотрены в Таблице 6.6.3.1.1 (a) и Таблице 10.14.1.2.

Раздел 6.6.3.1.1

В соответствии с разделом 6.6.3.1.1 и раздел 10.14.1.2 площадь поперечного сечения (A g ) и момент инерции (I g ) разрешены для упругого анализа с учетом факторных уровней нагрузки. Определение факторных уровней нагрузки выполняется с использованием таблицы 6.6.3.1.1 (a) из ACI 318-14 и таблицы, расположенной под разделом. 10.14.1.2 в CSA A23.3-14, где учитывается тип члена и его условия. Коэффициенты умножения уменьшают момент инерции, в то время как общая площадь поперечного сечения остается постоянной для конкретных элементов и поверхностей. Как следствие, повышается точность представленной жесткости представленного элемента / поверхности.

Согласно разделу 6.6.3.1.1, момент инерции и площадь поперечного сечения элементов / поверхностей должны быть рассчитаны в соответствии с таблицами 6.6.3.1.1 (a) или 6.6.3.1.1 (b), если не требуется более тщательный анализ , «I» для стен и колонн должно делиться на (1 + β ds ), если присутствуют устойчивые боковые нагрузки. β ds представляет собой отношение максимального факторного сдвига в упомянутой истории, связанной с той же комбинацией нагрузок, и учитывает ползучесть из-за устойчивых нагрузок.

Аналогично разделу 6.6.3.1.1 из ACI 318-14 CSA A23.3-14 выкладывает одну и ту же табличную конструкцию для элементов и поверхностей, организуя умноженные коэффициенты для каждого соответствующего момента инерции (I g ).

Различные условия, такие как «треснутый» и «не треснутый», воздействуют только на элементы, которые относятся к категории «стена». Факторные моменты и сдвиги, основанные на моменте инерции стены без трещин, используют коэффициент 0,70. Если на стенке указано, что она растрескалась, основываясь на модуле разрыва, момент инерции для дальнейшего анализа равен 0,35 г · г.

При анализе других элементов, таких как колонны, балки, плоские пластины и плоские плиты; моменты инерции не меняются в зависимости от предположений, основанных на треснувших или не подверженных трещинам. Моменты инерции для каждого элемента / поверхности описаны ниже:

Столбцы: I г = 0,70 г
Балки: I г = 0,35 г
Плоские плиты и плоские плиты: I г = 0,25 г

Для каждого из этих элементов, включая стены, к общей площади поперечного сечения применяется коэффициент 1,0 (A г ). Общая площадь поперечного сечения не изменяется, несмотря на различные типы элементов / поверхностей. Что касается ACI 318-14, моменты инерции были взяты у МакГрегора и Хейджа (1977) и умножены на коэффициент уменьшения жесткости φ k = 0,875, на который ссылается R6.6.4.5.2. Например, момент инерции можно рассчитать так:
0,875 (0,80 г ) = 0,70 г

Значения момента инерции были получены только для неспрессованных членов. Моменты инерции для предварительно напряженных элементов могут отличаться в зависимости от величины, местоположения, типа усиления и степени растрескивания до достижения предельной нагрузки. Значения жесткости для предварительно напряженного железобетонного элемента включают допуск на изменчивость жесткости.

RFEM принятие

RFEM позволяет пользователю эффективно изменять изгибную и осевую жесткость любого элемента или поверхности по отношению к нескольким типам элементов или поверхностей. Эти типы элементов или «типы компонентов» могут быть изменены для выбранных сечений и материалов.

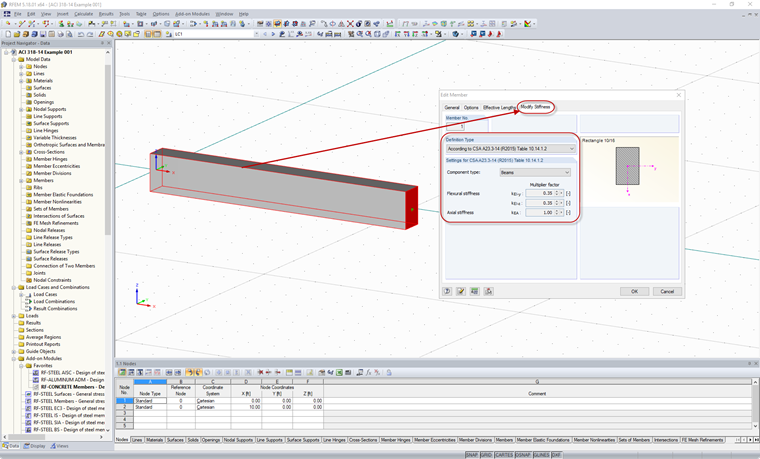

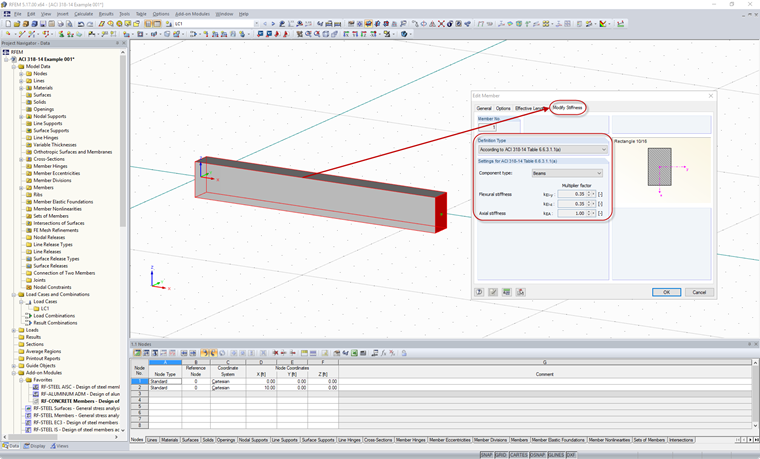

Если дважды щелкнуть элемент / поверхность, откроется диалоговое окно «Изменить элемент / поверхность». В этом окне параметры измененной жесткости находятся на вкладке «Изменить жесткость». Здесь пользователь имеет возможность выбрать из нескольких требуемых типов определения «Согласно ACI 318-14 таблица 6.6.3.1.1 (a)», а также CSA A23.3-14 таблица 10.14.1.2. На рисунках 01 и 02 показаны ранее упомянутые стандарты и их факторы, связанные с уменьшением осевой и изгибной жесткости. Опция увеличения или уменьшения коэффициента умножения доступна в раскрывающемся окне.










Ключевые слова

ACI 318 14 раздел 6.6.3.1.1 изменить жесткость

Литература

[1]   ACI 318-14, Building Code Requirements for Structural Concrete and Commentary
[2]   CSA A23.3-14, Design of Concrete Structures
[3]   MacGregor, J. G.; Hage, S. E.: Stability Analysis and Design of Concrete Frames, Journal of the Structural Division 10, Pages 1963 - 1970. 1977
