Modyfikacja sztywności betonu w programie RFEM zgodnie z ACI 318-14 Tabela 6.6.3.1.1 (a) i CSA A23.3-14 Tabela 10.14.1.2

Artykuł o tematyce technicznej

Zgodnie z sekcją. 6.6.3.1.1 i rozdz. 10.14.1.2 spośród ACI 318-14 i CSA A23.3-14, odpowiednio, RFEM skutecznie uwzględnia redukcję sztywności elementów w różnych typach elementów. Typy elementów, takie jak popękane i niezarysowane ściany, płaskie płyty i płyty, belki i kolumny są opcjami do zmodyfikowanej analizy. Współczynniki mnożnika można zobaczyć szczegółowo w tabeli 6.6.3.1.1 (a) i tabeli 10.14.1.2.

Sekcja 6.6.3.1.1

Zgodnie z sekcją. 6.6.3.1.1 i rozdz. 10.14.1.2, pole przekroju poprzecznego (A g ) i moment bezwładności (I g ) są dozwolone dla elastycznej analizy przy zastosowanych uwzględnionych poziomach obciążenia. Określenie współczynników obciążenia uwzględnia się w tabeli 6.6.3.1.1 (a) z ACI 318-14 i tabeli znajdującej się pod sekcją. 10.14.1.2 w CSA A23.3-14, gdzie bierze się pod uwagę rodzaj członka i jego warunki. Współczynniki mnożące zmniejszają moment bezwładności, podczas gdy powierzchnia przekroju brutto pozostaje stała dla elementów betonowych i powierzchni. W konsekwencji zwiększa się dokładność reprezentowanej sztywności reprezentowanego elementu / powierzchni.

Według Sect. 6.6.3.1.1 moment bezwładności i pole przekroju poprzecznego prętów / powierzchni oblicza się zgodnie z tabelami 6.6.3.1.1 (a) lub 6.6.3.1.1 (b), chyba że wymagana jest bardziej rygorystyczna analiza . „I” dla ścian i słupów należy podzielić przez (1 + β ds ), jeżeli występują ciągłe obciążenia boczne. β ds reprezentuje stosunek maksymalnego ścinanego ścinania we wspomnianej kondygnacji związany z tą samą kombinacją obciążeń i uwzględnia pełzanie spowodowane długotrwałymi obciążeniami.

Podobny do Sect. 6.6.3.1.1 poza ACI 318-14, CSA A23.3-14 określa tę samą konstrukcję podobną do tabeli dla elementów i powierzchni, organizując mnożone współczynniki dla każdego odpowiedniego momentu bezwładności (I g ).

Różne warunki, takie jak „pęknięty” i „niezarysowany”, wpływają tylko na członków sklasyfikowanych w kategorii „ściana”. Wykorzystywane momenty i nożyce oparte na momencie bezwładności niezarysowanej ściany wynoszą współczynnik 0,70. Jeśli ściana jest wskazana do pęknięcia, w oparciu o moduł pęknięcia, moment bezwładności jest równy 0,35 I g do dalszej analizy.

Analizując inne elementy, takie jak kolumny, belki, płaskie płyty i płaskie płyty; momenty bezwładności nie zmieniają się w oparciu o pęknięte lub niezarysowane założenia. Momenty bezwładności dla każdego pręta / powierzchni są opisane poniżej:

Kolumny: I g = 0,70 I g
Belki: I g = 0,35 I g
Płaskie płyty i płaskie płyty: I g = 0,25 I g

Dla każdego z tych elementów, w tym ścian, stosuje się współczynnik 1,0 do powierzchni przekroju brutto (A g ). Pole przekroju poprzecznego brutto nie zmienia się pomimo różnych typów prętów / powierzchni. W odniesieniu do ACI 318-14, momenty bezwładności zostały zaczerpnięte z MacGregora i Hage'a (1977) i zostały pomnożone przez współczynnik redukcji sztywności φ k = 0,875 odniesiony do R6.6.4.5.2. Na przykład moment bezwładności można obliczyć jako taki:
0,875 (0,80 I g ) = 0,70 I g

Wartości momentów bezwładności zostały wyprowadzone tylko dla elementów nieprzesuniętych. Momenty bezwładności dla wstępnie naprężonych elementów mogą się różnić w zależności od ilości, lokalizacji, rodzaju zbrojenia i stopnia pęknięcia przed osiągnięciem ostatecznego obciążenia. Wartości sztywności elementu z betonu sprężonego uwzględniają zmienność sztywności.

Przyjęcie RFEM

Program RFEM bezproblemowo umożliwia użytkownikowi modyfikowanie sztywności zginania i osiowej dowolnego elementu lub powierzchni w odniesieniu do wielu typów prętów lub powierzchni. Te typy elementów lub „typy komponentów” można zmienić dla wybranych przekrojów i materiału.

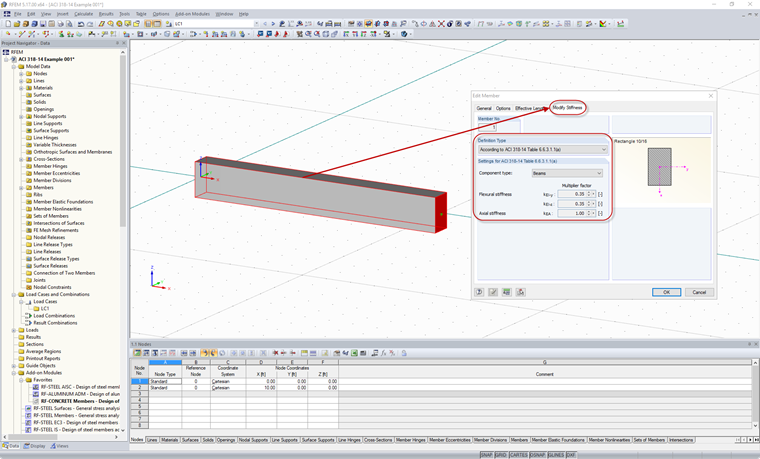

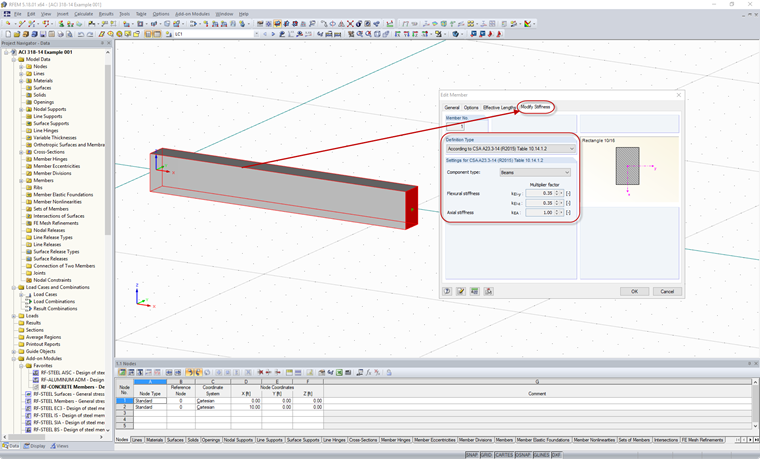

Dwukrotne kliknięcie elementu / powierzchni powoduje otwarcie okna dialogowego „Edytuj element / powierzchnię”. W tym oknie zmodyfikowane opcje sztywności znajdują się w zakładce „Modyfikuj sztywność”. Tutaj użytkownik ma możliwość wyboru spośród wielu pożądanych typów definicji ”Zgodnie z ACI 318-14 Tabela 6.6.3.1.1 (a)”, a także CSA A23.3-14 Tabela 10.14.1.2. Rysunki 01 i 02 przedstawiają wspomniane wcześniej normy i ich czynniki związane z redukcją sztywności osiowej i zginania. Opcja zwiększenia lub zmniejszenia współczynnika mnożnika jest dostępna w rozwijanym oknie.
