折减刚度按照 ACI 318 和 CSA A23.3
参照 Sec. 6.6.3.1.1 和 Sec。 10.14.1.2，截面总面积 Ag和惯性矩 Ig用于弹性分析，考虑荷载水平。 确定设计系数的荷载水平使用规范 ACI 318-14 [1]中的表 6.6.3.1.1(a) 和 10.14.1.2 in CSA A23.3-14 [2] ，考虑了单元类型及其条件。 当截面毛面积保持不变时，乘以系数会减少惯性矩。 这些系数是考虑到混凝土开裂引起的截面损失，根据各种混凝土规范强制执行的。
按照规范 ACI 318-14 Sec。 6.6.3.1.1 中，除非需要更严格的分析，否则应根据表 6.6.3.1.1(a) 或 6.6.3.1.1(b) 计算惯性矩和杆件/面的总面积。 同样，章节 A23.3-14 中也列出了各个惯性矩的放大系数表格。
不同的条件，例如“开裂”和“未开裂”只影响“墙体”下的混凝土构件。 在计算开裂墙体的弯矩和剪力时，总惯性矩 Ig应用0.70的系数。 如果墙体出现开裂，则根据断裂模量，计算惯性矩 0.35Ig 。
与墙不同，开裂或未开裂的惯性矩不变， 该折减值基于下面列出的一个折减系数。
列: Ig = 0.70Ig
梁： i g = 0.35ig
平板和平板： i g = 0.25ig
对于包括墙在内的所有混凝土构件，截面毛面积Ag的系数为1.0。 因此，混凝土截面的总面积保持不变。 根据规范 ACI 318-14，对取自 MacGregor 和 Hage (1977) [3]的惯性矩乘以刚度折减系数 φk = 0.875，参见规则 6.6.4.5.2。 例如惯性矩可以这样计算：
0.875(0.80Ig ) = 0.70Ig
RFEM入门
RFEM 允许用户对分析和设计中考虑的任何混凝土杆件或面的抗弯或轴向刚度进行调整。 在“修改刚度”选项卡中可以为每个单元设置它们的组件类型。

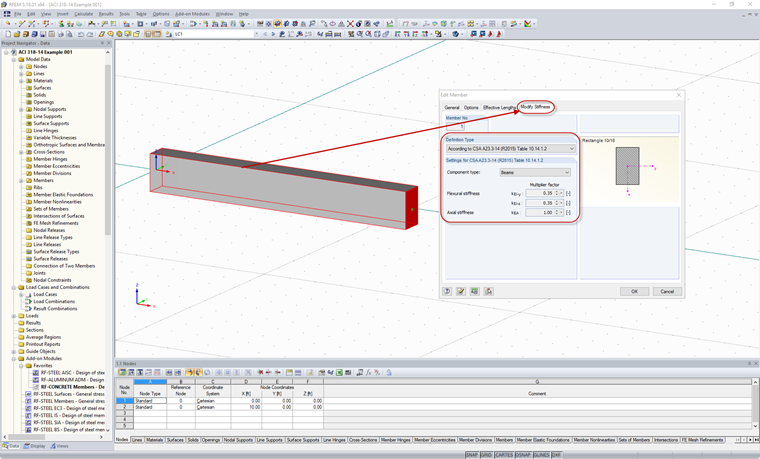

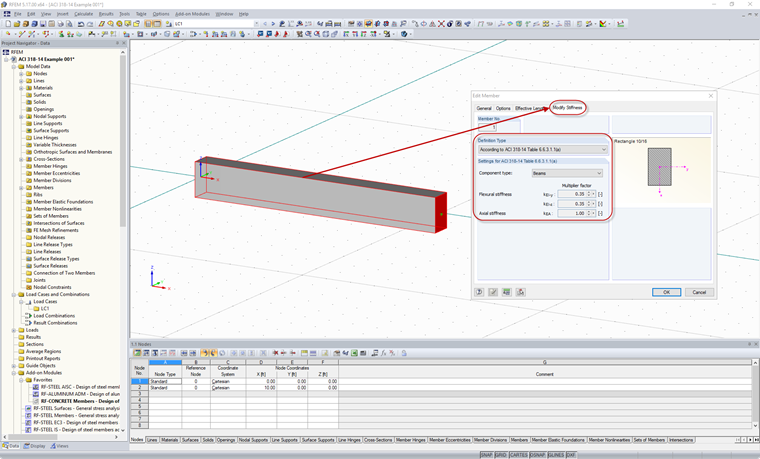

单击两下单个或多个杆件/面，打开"编辑杆件/面"对话框。 在该窗口中，可以在“修改刚度”选项卡下找到修改的选项。 在这里，用户可以从多个“定义类型”中进行选择，例如 ACI 318-14 表 6.6.3.1.1(a) 和 CSA A23.3-14 表 10.14.1.2。 图 01 和 02 显示了上面提到的规范 ACI 318-14 和 CSA A23.3-14 以及它们与刚度折减的相关系数。
