Снеговая нагрузка на приподнятых гелиотермических и фотовольтаических системах у крыш с наклоном до 10°

Советы и рекомендации

В существующих нормативах пока не указывалось никаких правил для распределения снеговых нагрузок на приподнятых гелиотермических и фотовольтаических системах, установленных на крышах зданий. Единственным указанием являлось только то, что распределение нагрузок должен оценить инженер-прочнист. Конкретные правила были приняты только с национальным приложением DIN EN 1991-1-3/NA: 2019-04.

Данная норма относится к гелиотермическим и фотовольтаическим систем на крышах с наклоном до 10 °.

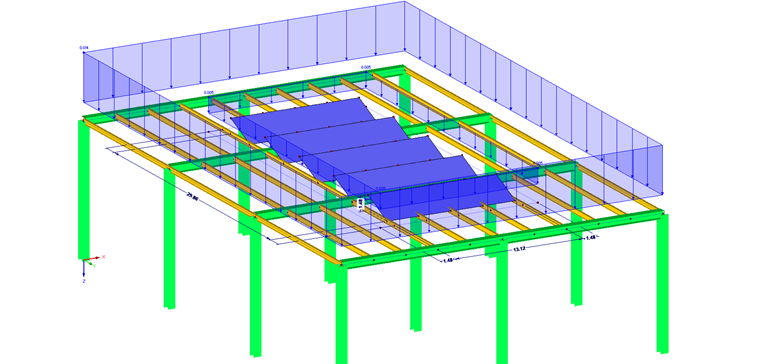

Pисунок 01 - Снеговая нагрузка на приподнятых гелиотермических и фотовольтаических системах

У систем, высота которых не превышает 0,5 м можно предположить, что коэффициент формы будет следующим:

${\mathrm\mu}_5\;=\;\min\;\left\{\begin{array}{l}1,0\\\mathrm\gamma\;\cdot\;\frac{\mathrm h}{{\mathrm s}_{\mathrm k}};\;\mathrm{однако}\;\mathrm{не}\;\mathrm{меньше}\;\mathrm{чем}\;{\mathrm\mu}_1\;\mathrm{или}\;{\mathrm\mu}_2\end{array}\right.$

У систем, высота которых превышает 0,5 м затем коэффициент формы увеличивается на 10%. Вес снега считается равным γ = 2 кН/м³.

Следовательно, примененная нагрузка соответствует, по крайней мере, снеговой нагрузке на землю.

Для случайных воздействий (Северо-Германская низменность) используется следующее предположение.

${\mathrm\mu}_5\;=\;\min\;\left\{\begin{array}{l}1,0\\\mathrm\gamma\;\cdot\;\frac{\mathrm h}{{\mathrm s}_{\mathrm{Ad}}};\;\mathrm{однако}\;\mathrm{не}\;\mathrm{меньше}\;\mathrm{чем}\;{\mathrm\mu}_1\;\mathrm{или}\;{\mathrm\mu}_2\end{array}\right.$

Длина наноса ls определяет область, в которой должна учитываться повышенная нагрузка. Ее требуется учесть для размеров охватываемой области по длине и ширине, а вычисляется она следующим способом:

ls = l1 + 2 ⋅ h

Учет в программе RFEM и RSTAB

Самый простой способ применения полученной снеговой нагрузки в программе RFEM и RSTAB - это использовать генератор снеговой нагрузки. Кроме того, площадь, в которой должна быть учтена повышенная нагрузка, нужно всегда определить также с помощью формулы для длины наноса. Недостающую нагрузку в области повышенных гелиотермических и фотовольтаических систем можно дополнить, например, с помощью генератора нагрузок, выбрав возможность «Нагрузки на стержни из нагрузок на площади через плоскость».
