Obciążenie śniegiem na podwyższonych systemach solarnych i fotowoltaicznych na dachach o nachyleniu do 10 °

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W obowiązującej normie nie istniały regulacje dotyczące rozkładania obciążeń śniegiem w przypadku podwyższonych systemów solarnych na dachu i instalacji fotowoltaicznych. Zalecono jedynie rozłożenie obciążeń. Jedynie w przypadku załącznika krajowego do normy DIN EN 1991-1-3/NA: 2019-04 wprowadzono do tego konkretne reguły.

Norma odnosi się do słonecznych systemów termicznych i fotowoltaicznych, ustawionych w rzędzie dla nachyleń dachu do 10 °.

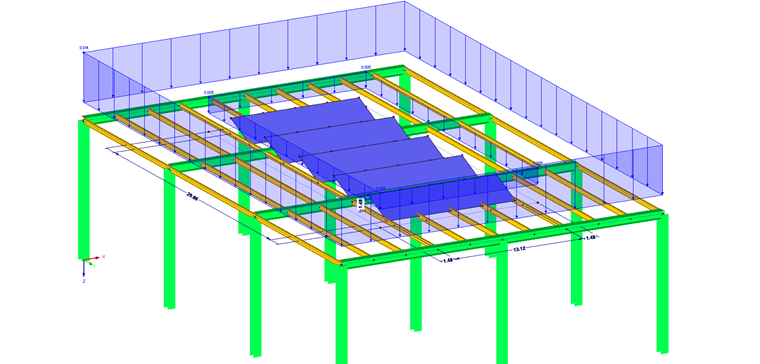

Rysunek 01 - Obciążenie śniegiem na podwyższone systemy solarne i fotowoltaiczne

W przypadku instalacji o wysokości maksymalnie 0,5 m można przyjąć następujący współczynnik kształtu.

${\mathrm\mu}_5\;=\;\min\;\left\{\begin{array}{l}1,0\\\mathrm\gamma\;\cdot\;\frac{\mathrm h}{{\mathrm s}_{\mathrm k}};\;\mathrm{jedoch}\;\mathrm{nicht}\;\mathrm{weniger}\;\mathrm{als}\;{\mathrm\mu}_1\;\mathrm{bzw}.\;{\mathrm\mu}_2\end{array}\right.$

W przypadku systemów o wysokości większej niż 0,5 m współczynnik kształtu jest zwiększany o 10%. Przyjmuje się, że ciężar śniegu wynosi γ = 2 kN/m³.

W rezultacie przyłożone obciążenie odpowiada co najmniej obciążeniu śniegiem gruntu.

W przypadku wypadku (Nizina Północnoniemiecka) stosuje się następujące założenie.

${\mathrm\mu}_5\;=\;\min\;\left\{\begin{array}{l}1,0\\\mathrm\gamma\;\cdot\;\frac{\mathrm h}{{\mathrm s}_{\mathrm{Ad}}};\;\mathrm{jedoch}\;\mathrm{nicht}\;\mathrm{weniger}\;\mathrm{als}\;{\mathrm\mu}_1\;\mathrm{bzw}.\;{\mathrm\mu}_2\end{array}\right.$

Dryft długość Ly wyznacza obszar, w którym zwiększone obciążenie musi być brane pod uwagę. Należy uwzględnić to dla wymiarów powierzchni i długości i szerokości i składa się z:

ls = l1 + 2 ⋅ h

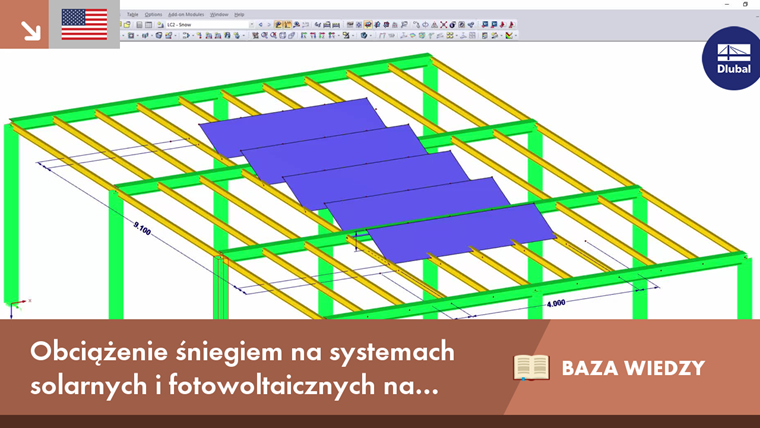

Uwzględnienie w programach RFEM i RSTAB

W programach RFEM i RSTAB najłatwiejszym sposobem zastosowania wynikowego obciążenia śniegiem jest skorzystanie z generatora obciążeń śniegiem. Dodatkowo, obszar, w którym ma zostać uwzględnione zwiększone obciążenie, musi zostać określony za pomocą równania długości wiertła. Brakujące obciążenie w obszarze podwyższonych systemów solarnych i fotowoltaicznych można uzupełnić na przykład generatorem obciążeń „Obciążenia prętowe od obciążeń powierzchniowych przy użyciu płaszczyzny”.

Słowa kluczowe

Obciążenie śniegiem Solarny Fotowoltaika

Literatura

[1]   National Annex - Nationally determined parameters - Eurocode 1: Actions on structures - Part 1‑3: General actions - Snow actions; EN 1991‑1‑3/NA:2019‑04
