屋顶上雪热荷载和光伏系统的雪荷载最大倾斜角为10°

提示和技巧

This article was translated by Google Translator

View original text

在现有的标准中,没有关于屋顶上高架太阳能热发电和光伏发电系统的雪荷载分布的规定。 仅建议分配荷载。 仅在国家附录DIN EN 1991-1-3/NA:2019-04中对此有具体规定。

该标准是指太阳能热能和光伏系统成排排列,屋顶倾斜角度不超过10°。

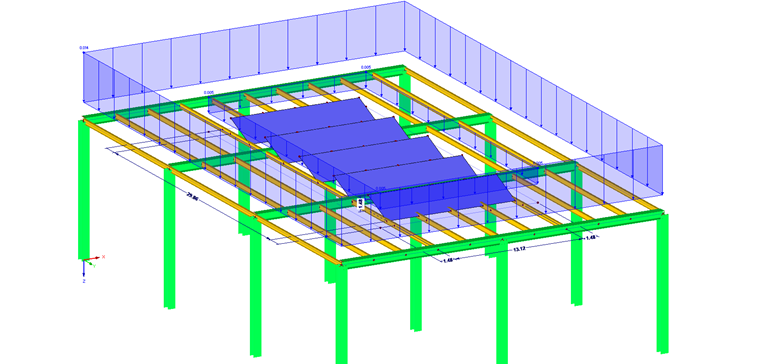

图片 01 - 高架太阳能热发电和光伏系统的雪荷载

对于高度最大为0.5 m的设备,可以考虑以下形状系数。

${\mathrm\mu}_5\;=\;\min\;\left\{\begin{array}{l}1,0\\\mathrm\gamma\;\cdot\;\frac{\mathrm h}{{\mathrm s}_{\mathrm k}};\;\mathrm{jedoch}\;\mathrm{nicht}\;\mathrm{weniger}\;\mathrm{als}\;{\mathrm\mu}_1\;\mathrm{bzw}.\;{\mathrm\mu}_2\end{array}\right.$

对于高度大于0.5 m的系统,形状系数增加10%。 假设雪的重量为γ= 2 kN/m³。

因此,施加的荷载至少相当于地面上的雪荷载。

对于偶然的作用(北德平原),适用以下假设。

${\mathrm\mu}_5\;=\;\min\;\left\{\begin{array}{l}1,0\\\mathrm\gamma\;\cdot\;\frac{\mathrm h}{{\mathrm s}_{\mathrm{Ad}}};\;\mathrm{jedoch}\;\mathrm{nicht}\;\mathrm{weniger}\;\mathrm{als}\;{\mathrm\mu}_1\;\mathrm{bzw}.\;{\mathrm\mu}_2\end{array}\right.$

漂移长度ls决定了必须考虑增加荷载的区域。 对于可覆盖区域的长度和宽度尺寸,必须考虑其组成,其组成如下。

ls = l1 + 2⋅h

在RFEM和RSTAB中的考虑

在RFEM和RSTAB中,最简单的计算雪荷载的方法是对雪荷载使用荷载生成器。 此外,必须考虑使用增加的荷载的区域,使用荷载长度公式。 在高架的太阳能热发电系统和光伏发电系统中缺少的荷载可以通过荷载生成器“面荷载通过平面荷载计算”来补充。
