Carico da neve su impianti solari termici e fotovoltaici sopraelevati su coperture con inclinazione fino a 10 °

Le normative esistenti non hanno ancora specificato alcuna regola per la distribuzione dei carichi da neve per impianti solari termici e fotovoltaici sopraelevati sulle coperture. L'unica indicazione era che la distribuzione del carico doveva essere valutata da un ingegnere strutturale. Solo con l'Appendice nazionale DIN EN 1991-1-3/NA: 2019-04-2019, sono state prese regole specifiche per questo.

La norma si riferisce agli impianti solari termici e fotovoltaici disposti in fila per inclinazioni del tetto fino a 10°.

Il seguente coefficiente di forma può essere assunto per installazioni con un'altezza massima di 0,5 m.


Cioè, se il risultato da γ ⋅ (h/sk ) è minore di 𝜇1 o 𝜇2, allora 𝜇5 corrisponde almeno alla dimensione di 𝜇1 o 𝜇2. Questo è solitamente il caso di sistemi relativamente piatti. Se, invece, il risultato da γ ⋅ (h/sk) è maggiore di 1.0, il valore 1.0 deve essere utilizzato per 𝜇5.
Per i sistemi con un'altezza superiore a 0,5 m, il coefficiente di forma è aumentato del 10%. Si assume che il peso della neve sia γ = 2 kN/m³.

Nel caso di un'azione accidentale (pianura della Germania settentrionale), si applica la seguente ipotesi.

La lunghezza della deriva ls determina l'area in cui il carico maggiore deve essere preso in considerazione. Lo si deve considerare per le dimensioni dell'area copribile in lunghezza e larghezza ed è composto come segue.

ls = l1 + 2 ⋅ h

Considerazioni in RFEM e RSTAB

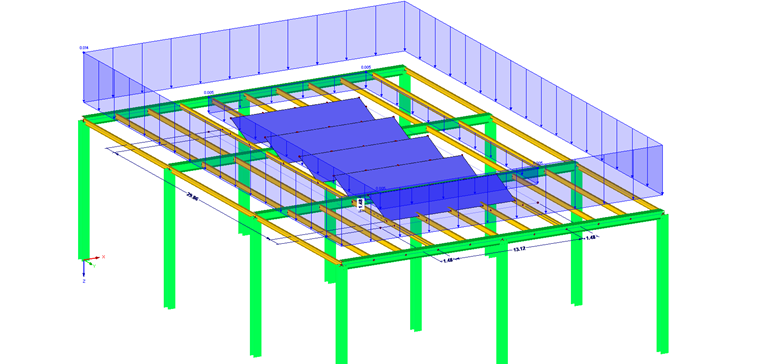

In RFEM e RSTAB, il modo più semplice per applicare il carico da neve risultante è utilizzare il generatore di carico per i carichi da neve. Inoltre, l'area in cui deve essere preso in considerazione il carico aumentato deve essere determinata utilizzando la formula della lunghezza del drit. Il carico mancante nell'area degli impianti solari termici e fotovoltaici sopraelevati può essere integrato, ad esempio, con il generatore di carico "Carichi delle aste dai carichi dell'area tramite il piano".


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.

Link
Bibliografia
  1. Nationaler Anhang - National festgelegte Parameter - Eurocode 1: Einwirkungen auf Tragwerke - Teil 1-3: Allgemeine Einwirkungen - Schneelasten; DIN EN 1991-1-3/NA:2019-04
