Контакты поверхностей в RFEM 6

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

При соединении двух или более параллельных поверхностей, необходимо надлежащим образом учитывать такое соединение при моделировании. Для этой цели RFEM 6 предлагает функцию «Контакты поверхностей», которая помогает описать контактные свойства между поверхностями в вашей модели, которые находятся на расстоянии друг от друга. Можно задать различные типы контактов поверхностей для контроля над передачей сил между поверхностями без необходимости создания контактного тела между ними, как это было в RFEM 5.

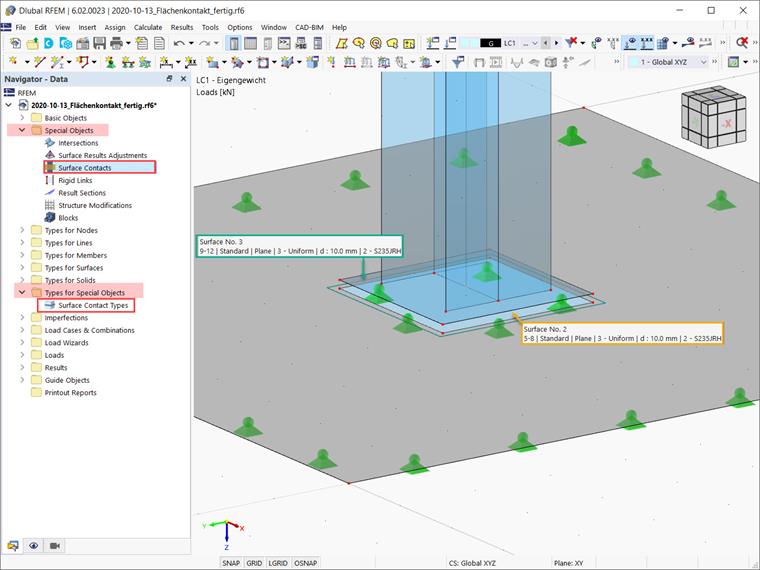

Как поверхностные контакты, так и тип поверхностных контактов можно определить через соответствующие записи в навигаторе данных. Первые организованы в «Особые объекты», вторые - в «Типы для особых объектов». Подробнее об их определении будет показано в примере на изображении 1 при создании связи между поверхностью № 2 и поверхностью № 3.

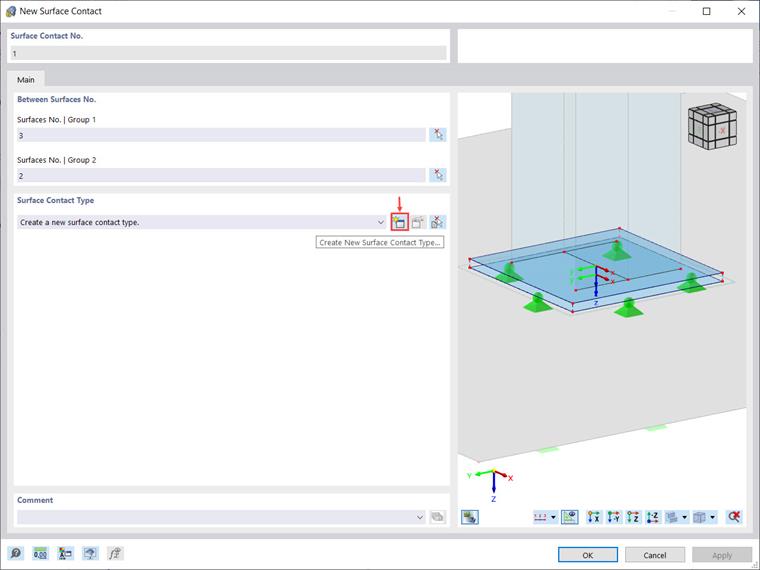

Диалоговое окно «Новый контакт поверхности» показано на рисунке 2. Как показано, процедура его определения довольно проста. Что вы должны сделать в первую очередь, так это ввести номера поверхностей, между которыми создается контакт. Таким образом, определите одну из поверхностей как «Группа 1», а параллельную поверхность как «Группа 2». Вы также можете использовать кнопку «Выбрать индивидуально» для графического выбора поверхностей. Учтите, что каждая группа может состоять из нескольких поверхностей. Эти группы поверхностей не должны лежать точно друг на друге, и они не должны лежать в одной плоскости.

После того, как интересующие поверхности будут выбраны, вам будет предложено назначить тип контакта поверхности. Если он уже существует, вы можете выбрать его из списка. В противном случае вы можете определить новый, открыв соответствующее диалоговое окно с помощью значка «Создать новый тип контактной поверхности» (Изображение 2). Диалоговое окно для определения нового типа контакта поверхности также доступно через запись «Тип контакта поверхности» в навигаторе данных (показано на рисунке 1). Следовательно, вы можете определить тип контакта при определении самого контакта (как на рисунке 2), или вы можете сделать это заранее, а затем выбрать его из списка в диалоговом окне «Новый контакт поверхности». Последний подход показан на видео в этой статье базы знаний.

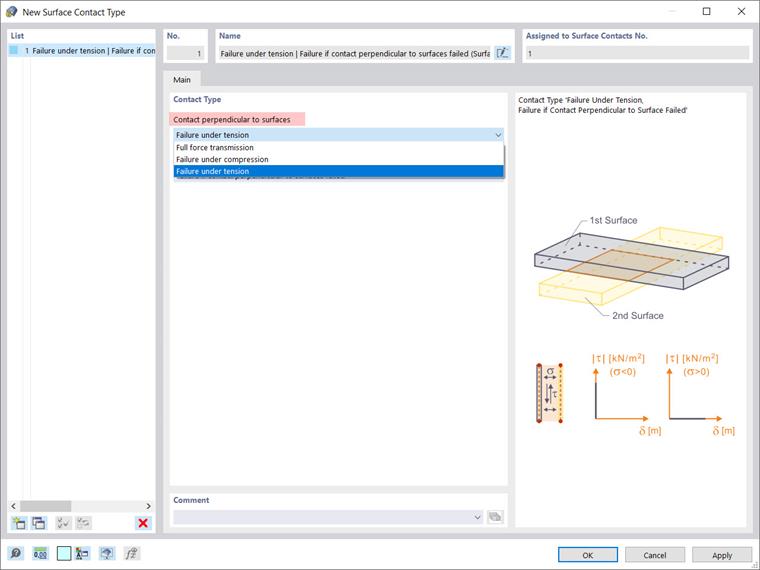

Оба подхода приводят к определению типов контактных поверхностей, как показано на рисунке 3. Учитывая, что тип контакта поверхностей управляет силами, которые передаются между поверхностями, необходимо сначала установить свойства контакта перпендикулярно и параллельно поверхностям. В списке «Контакт перпендикулярно поверхностям» вы можете выбрать один из следующих трех вариантов: полная передача усилия (то есть передача как растягивающей, так и сжимающей сил между поверхностями), разрушение при растяжении (то есть контакт разрывается, как только поверхности удаляются друг от друга) и разрушение при сжатии (то есть, между поверхностями передаются только растягивающие усилия).

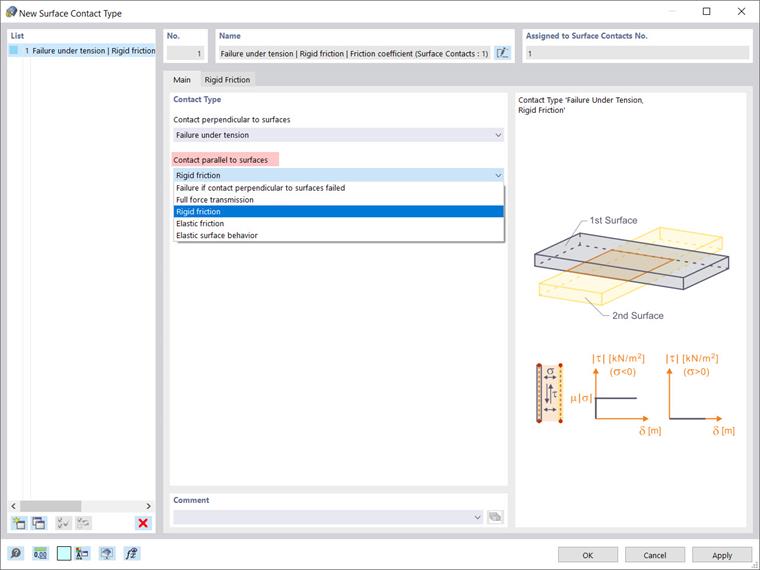

С другой стороны, в списке «Контакт параллельно поверхностям» есть пять опций, которые помогут вам описать, как поперечные силы передаются между поверхностями (Изображение 4). Вы можете определить, например, что никакие поперечные силы не передаются, если между поверхностями нет контакта растяжения или сжатия, выбрав «Разрушение, если контакт, перпендикулярный поверхностям, вышел из строя». Вы также можете выбрать «Передача полной силы», и все поперечные силы будут передаваться независимо от того, действует ли контакт перпендикулярно поверхностям. В вашем распоряжении три других варианта: жесткое трение, упругое трение и поведение упругой поверхности.

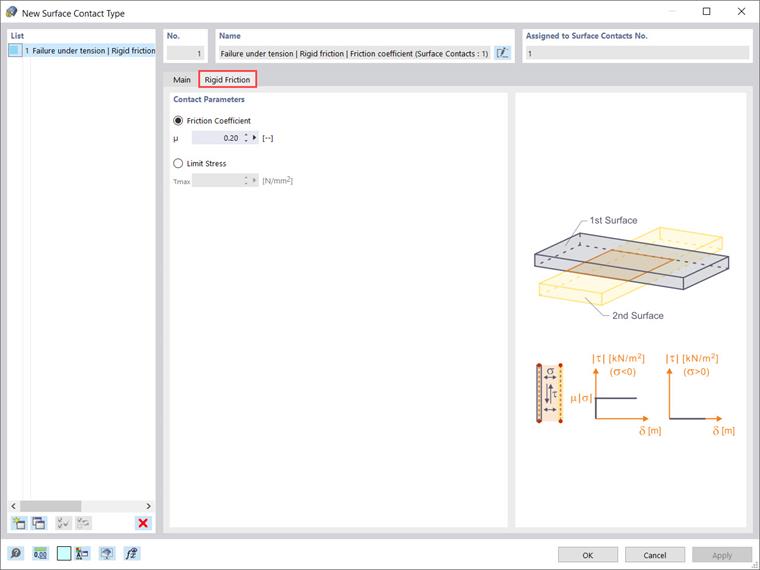

Для полноты картины будет показано, какие параметры необходимо определить при выборе одного из последних трех вариантов. Таким образом, если вы выбираете «Жесткое трение» в списке «Контакт параллельно поверхностям», вы должны определить коэффициент трения μ или предельное напряжение τmax в качестве параметров контакта (Рисунок 5). Коэффициент трения μ связан с отношением касательных напряжений τ (τ = μ ⋅ | σ |), тогда как τmax - предельное напряжение; по достижении этого напряжения напряжение не увеличивается за счет увеличения деформации, а остается постоянным.

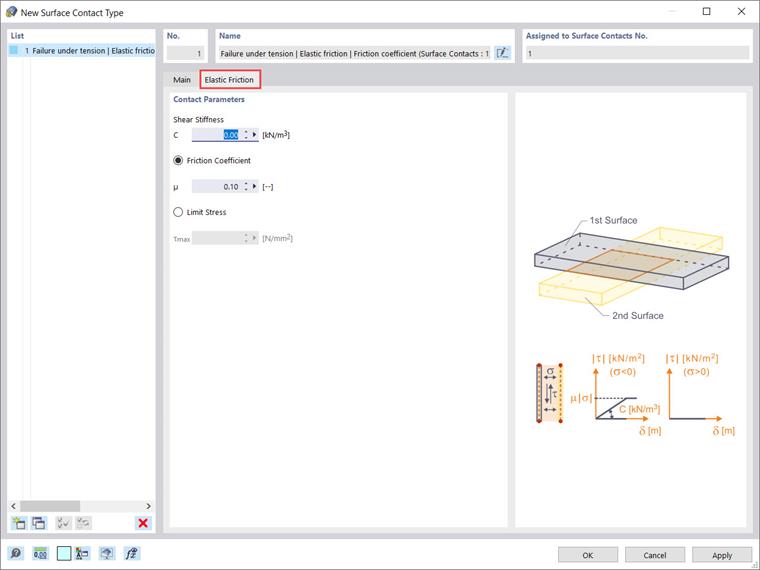

Аналогичным образом вы можете выбрать «Упругое трение» и задать параметры контакта, параллельного поверхностям, для которых поперечная сила увеличивается пропорционально деформации (Изображение 6). Запись аналогична записи для жесткого трения, показанной на рисунке 5. Поскольку представлено упругое поведение, необходимо также указать константу жесткости на сдвиг C, которая представляет собой силу, необходимую для перемещения площади 1 м2 на 1 м.

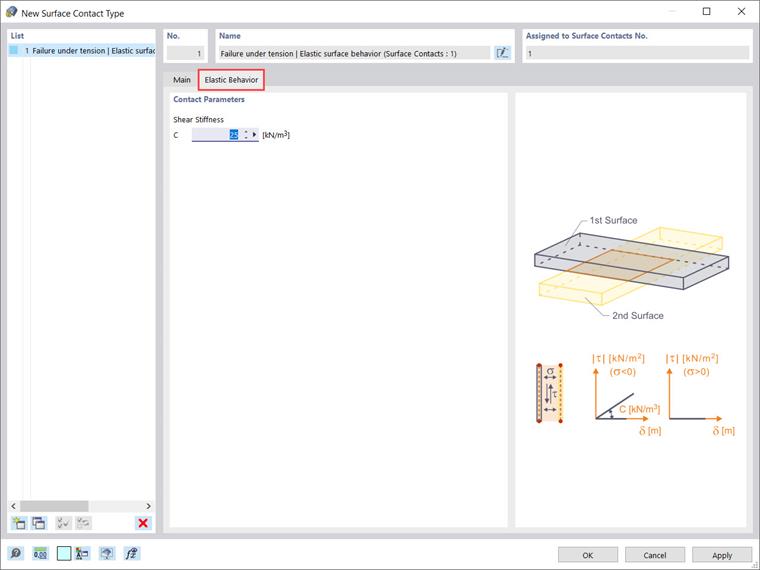

Наконец, вы можете выбрать поведение упругой поверхности и указать жесткость на сдвиг C пружины на вкладке «Elastic Behavior», чтобы описать свойство упругой передачи поперечных сил (Изображение 7).

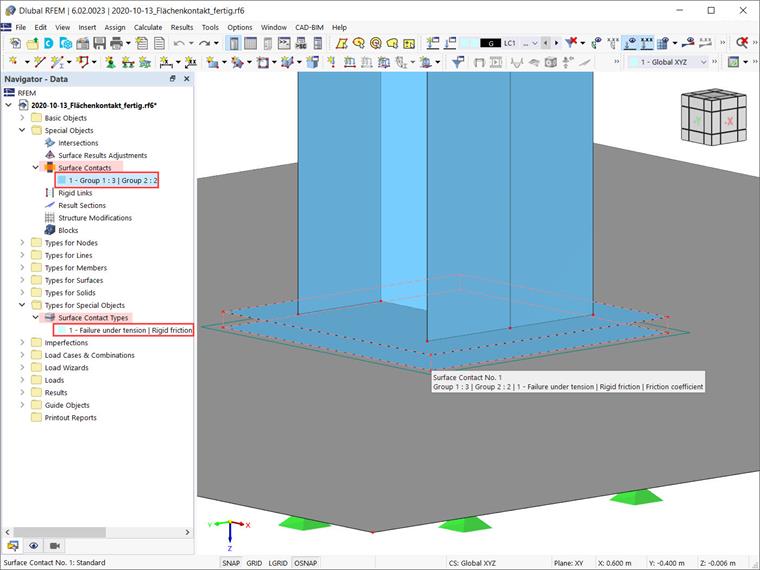

В этом конкретном примере, где должен быть определен контакт между поверхностью № 2 и поверхностью № 3, «Разрушение под действием растяжения» выбирается для описания контакта, перпендикулярного поверхностям, а «Жесткое трение» выбирается для описания контакта, параллельного им. Таким образом определяется контакт поверхности, который показан на рисунке 8.

Заключение

Поверхностный контакт описывает соединение между двумя или более параллельными поверхностями. Чтобы определить контакт поверхности, необходимо выбрать интересующие поверхности и определить свойства контакта. Свойства контакта определяются путем определения типа контакта с поверхностью, который, по сути, управляет передачей сил между указанными поверхностями. Как «Контакты на поверхности», так и «Тип для поверхностей» можно определить с помощью соответствующих записей в навигаторе данных.
