Создание случайного пространственно скоррелированного профиля ветра для CFD-симуляции ветра

Эта статья представляет метод генерации случайного и пространственно коррелированного ветрового профиля для использования в качестве граничного условия на входе в временно разрешенных CFD-симуляциях ветра. Подход основан на теории атмосферного пограничного слоя и генерирует физически согласованное турбулентное вхождение на вертикальной входной плоскости путем сочетания заданного среднего ветрового профиля со стохастическими флуктуациями скорости.

1. Введение

Точная оценка воздействия ветра на конструкции зависит не только от применяемой модели нагрузки, но и фундаментально от способа представления поступающего атмосферного пограничного слоя (ABL). В практическом инженерном проектировании ветер является очень неустойчивым, турбулентным и пространственно скоррелированным явлением. Однако большинство кодовых подходов, включая стандартную модель ветра Еврокода, сводят эту сложность к эквивалентным статическим величинам для обеспечения простоты, надежности и консервативных запасов безопасности.

В симуляциях ветра на основе вычислительной гидродинамики (CFD) определение условий граничного входа является решающим фактором для точности прогнозируемых поверхностных давлений, пиковых нагрузок и динамических эффектов.

Метод, документированный здесь, реализует генератор случайного, пространственно скоррелированного турбулентного входного потока на вертикальной входной плоскости (плоскость YZ) и предназначен для:

  • Переходных CFD симуляций ветра
  • Оценки давлений и сил на нагрузки
  • Валидации по сравнению с условиями входа, подобными течению в аэродинамической трубе
  • Продвинутые приложения за пределами консервативного охвата Еврокода

Этот подход значительно превосходит стандартную модель ветра Еврокода (EC), которая в первую очередь предназначена для статического проектирования нагрузки, а не для временно разрешенной физики потока.

2. Обзор реализованного метода

Генерация входного потока состоит из пяти сопряженных компонентов:

2.1 Пространственно дискретизированная входная плоскость

  • Вход определяется на плоскости YZ при постоянном 𝑥=𝑥0

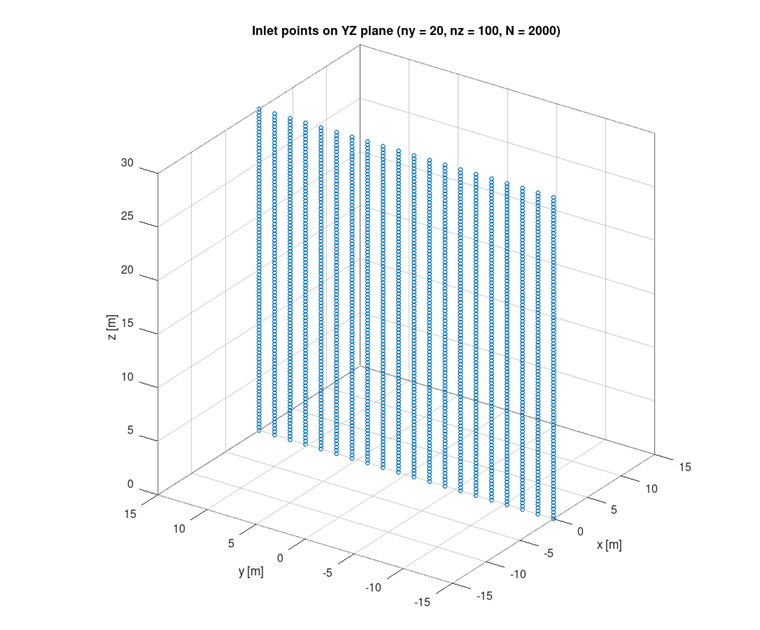

  • Регулярная сетка: 𝑛𝑦 × 𝑛𝑧 точек (например, 20 × 100 → 2,000 датчиков)
  • Каждая точка сетки представляет временно зависимый сигнал скорости
  • Среднее по ширине не применяется (важно для сохранения флуктуаций)

Это позволяет физически представить вертикальные и боковые эффекты когерентности.

2.2 Средний профиль ветра (закон степени, физически обеспеченный)

Средний профиль ветра определяется с использованием формулировки закона степени, эмпирического инженерного приближения, представляющего увеличение скорости ветра с высотой в пределах атмосферного пограничного слоя. Модель связывает скорость с эталонными условиями ветра и коэффициентом, зависящим от местности. Хотя проще, чем логарифмическая формулировка пограничного слоя, выведенная из теории подобия, подход закона степени обеспечивает практическое и широко используемое определение входного потока для инженерных приложений. Формулировка обеспечивает последовательное распределение скорости по вертикали, привязанное к определенной высоте.

2.3 Модель турбулентности: спектр Каймала

Турбулентность в каждой точке входа генерируется с использованием спектра Каймала, который представляет поведение атмосферного пограничного слоя и определяет, как турбулентная энергия распределяется по частотам. Этот подход захватывает реалистичные частотно-зависимые характеристики флуктуаций ветра, а не предполагает постоянное поведение. Модель отражает интенсивность турбулентности и характерные масштабы длины для описания структуры изменений скорости. В результате сгенерированная турбулентность включает физически последовательное энергетическое содержание, которое меняется с частотой. В каждой точке входа турбулентность генерируется с использованием автоспектра Каймала, соответствующего теории атмосферного пограничного слоя [1]:

Это создает зависящее от частоты энергетическое содержание, которого нет в статическом подходе Еврокода.

2.4 Пространственная когерентность и кросс-спектральная матрица

Модель пространственной когерентности применяется для обеспечения физически реалистичной корреляции между точками входа, описывая, как подобие турбулентности уменьшается с расстоянием и частотой. Эта функция когерентности используется для определения взаимосвязи между сигналами в разных местах, отражая пространственно скоррелированные флуктуации ветра. На основе этой когерентности строится полная матрица плотности кросс-спектра, комбинирующая отдельные спектры с их пространственной корреляцией. Полученная матрица представляет как распределение энергии, так и пространственное соединение флуктуаций скорости по входу. Для обеспечения физически реалистичной корреляции между точками входа применяется модель когерентности, зависящая от расстояния:

Это приводит к полной матрице плотности кросс-спектра:

Ключевые характеристики:

  • Полностью пространственно скоррелированная турбулентность
  • Зависимое от частоты уменьшение корреляции
  • Захватывает реалистичные структуры порывов по входу

2.5 Робустное разложение Холецкого (численная устойчивость)

Применяется робустное разложение Холецкого для поддержки численной устойчивости, когда матрица кросс-спектра становится плохо обусловленной, особенно около земли. Сначала матрица симметризуется для обеспечения согласованности, затем применяется адаптивная диагональная подгрузка для улучшения устойчивости. Используется автоматическая стратегия повторных попыток с увеличивающейся регуляризацией при необходимости, обеспечивая положительное определение. Этот подход обеспечивает стабильную и надежную генерацию скоррелированных временных рядов. Поскольку матрица кросс-спектра может становиться плохо обусловленной (особенно у земли), используется робустная факторизация Холецкого:

  • Принудительная гермитовская симметрия:
  • Адаптивная диагональная подгрузка
  • Автоматическая стратегия повторных попыток с увеличивающейся регуляризацией

Это гарантирует положительное определение и стабильную генерацию временных рядов.

2.6 Построение временных рядов (обратное преобразование Фурье)

Случайные фазы вводятся для представления турбулентности в сигнале, в то время как спектр масштабируется и структурируется для обеспечения физически реалистичного результирующего действительного значения. Затем применяется обратное преобразование Фурье (FFT) для преобразования частотной информации в временно зависимый сигнал скорости. Окончательный результат - это поле скорости, составленное из среднего потока в сочетании с флуктуирующими компонентами.

  • Случайные фазы применяются к каждой частоте
  • Односторонний спектр масштабируется на sqrt(2Δ𝑓)
  • Принудительная гермитовская симметрия
  • Обратный FFT → временно разрешенный сигнал скорости в каждой точке входа

Результат:

3. Визуализация и диагностика

Метод позволяет:

  • Мгновенные вертикальные профили 𝑈(𝑧,𝑡o)
  • Сравнение нескольких пробных линий (без артефактов усреднения)

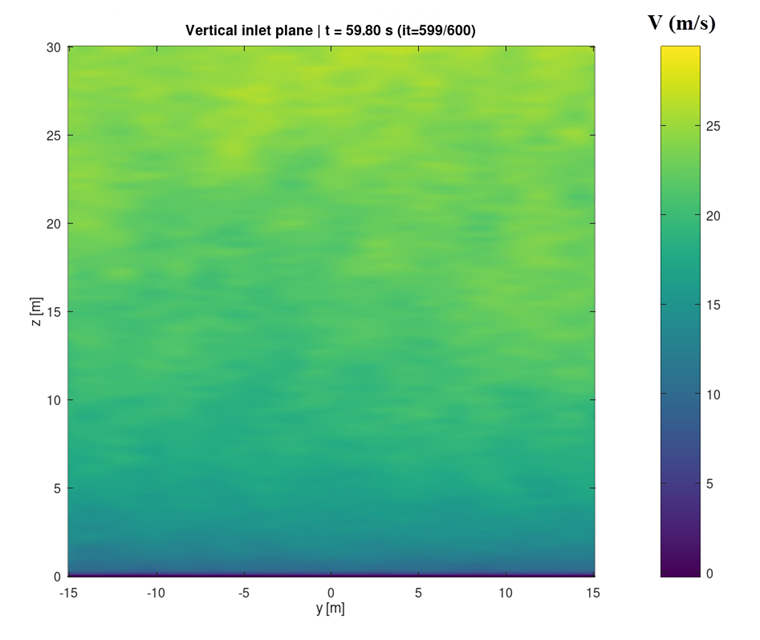

  • Полные анимации контуров входной плоскости 𝑈(𝑦,𝑧,𝑡)

Это делает физику потока непосредственно наблюдаемой, в отличие от статических профилей на основе Еврокода.

4. Сравнение со стандартной моделью ветра Еврокода

Таблица 1 суммирует основные концептуальные и методологические различия между стандартной моделью ветра Еврокода (EC) и текущим методом случайной генерации входного потока CFD. Несмотря на то, что оба подхода направлены на представление воздействия ветра на конструкции, они основаны на разных моделирующих философиях и служат различным инженерным целям.

Таблица 1: Сравнение со стандартной моделью ветра Еврокода

Аспект Еврокод (EC) Текущий метод входного потока CFD
Природа Статическая / квазистатическая Полностью переходная
Турбулентность Имплицитно через факторы Эксплицитные временные ряды
Пространственная корреляция Не разрешена Полностью разрешена
Содержимое частоты Не присутствует Спектр Каймала
Структура порывов Эквивалентный статический порыв Физически развивающийся
Пики давления Эмпирические факторы Следствие потока
Пути нагрузки Консервативная оболочка Основана на физике
Пригодность Соответствие коду Продвинутый анализ и валидация

5. Ключевые различия в интерпретации

Подход Еврокода в первую очередь предназначен для обеспечения безопасных проектных нагрузок с учетом эффектов турбулентности через частичные коэффициенты безопасности, но не предоставляет детальной информации о времени или механизмах развития нагрузки. В отличие от этого, текущий метод позволяет получить более глубокое физическое понимание, разрешая, когда, где и почему возникают пиковые давления, включая проникновение порывов, пики давления, вызванные разделением, и пространственно скоррелированные эффекты нагрузки. Это делает его особенно ценным для легковесных конструкций, элементов фасада и облицовки, мембранных систем, оборудования, установленного на крыше, и исследований, связанных с динамическим откликом структуры:

📘Еврокод

  • Разработан для обеспечения безопасных проектных нагрузок
  • Эффекты турбулентности встроены в частичные коэффициенты безопасности
  • Нет информации о том, когда или как возникают нагрузки

🌬️Текущий метод

  • Разрешает, когда, где и почему формируются пиковые давления
  • Проникновение порывов
  • Пики давления, вызванные разделением
  • Коррелированная нагрузка на большие площади

⭐Особенно важно для:

  • Легковесных конструкций
  • Элементов облицовки и фасадов
  • Мембран и оборудования на крыше
  • Исследований динамического отклика

6. Инженерные последствия

Предлагаемый метод не стремится заменить Еврокод для регулирующего проектирования; вместо этого он должен пониматься как дополнительный подход, предоставляющий дополнительное физическое понимание, выходящее за рамки предположений, типично встроенных в процедуры Еврокода. Он особенно подходит для исследований чувствительности, исследовательских и валидационных целей, оптимизационных процессов и объяснения расхождений, которые могут возникнуть между результатами, основанными на Еврокоде и CFD-симуляциях. В практических инженерных приложениях этот подход часто помогает прояснить, почему значения давления, выведенные из CFD, отличаются от прогнозов Еврокода, особенно в отношении локальных пиковых давлений и переходных эффектов потока, причем это не обязательно указывает на ошибку в любой из методологий.

7. Резюме

Представленный метод генерации входного потока вводит физически последовательное моделирование турбулентности в сочетании с пространственной когерентностью и временно разрешенным представлением ветрового поля, поддерживаемым робустной численной реализацией. По сравнению со стандартным подходом Еврокода, метод изменяет аналитическую перспективу от консервативных оболочек нагрузки к основанному на физике пониманию поведения потока, тем самым позволяя получить более глубокое понимание и более продвинутые анализы ветровой инженерии.
