1. Introdução
Uma avaliação precisa das ações do vento sobre estruturas depende não apenas do modelo de carga aplicado, mas fundamentalmente de como a camada limite atmosférica (ABL) é representada. No projeto de engenharia prática, o vento é um fenômeno altamente instável, turbulento e espacialmente correlacionado. No entanto, a maioria das abordagens baseadas em normas, incluindo o modelo de vento padrão do Eurocódigo, reduz essa complexidade a quantidades estáticas equivalentes para garantir simplicidade, robustez e margens de segurança conservadoras.
Em simulações de vento baseadas em Dinâmica dos Fluidos Computacional (CFD), a definição da condição de fronteira de entrada é um fator decisivo para a precisão das pressões de superfície previstas, cargas máximas e efeitos dinâmicos.
O método documentado aqui implementa um gerador de inflow turbulento aleatório e espacialmente correlacionado em um plano de entrada vertical (plano YZ) e é destinado a:
- Simulações de vento transientes em CFD
- Avaliação de pressão e força relevantes para carga
- Validação em comparação com condições de entrada semelhantes a túnel de vento
- Aplicações avançadas além do escopo conservador do Eurocódigo
Esta abordagem vai significativamente além do modelo de vento padrão do Eurocódigo (EC), que é projetado principalmente para derivação de cargas de projeto estáticas, não para a física do fluxo resolvido no tempo.
2. Visão Geral do Método Implementado
A geração de inflow consiste em cinco componentes acoplados:

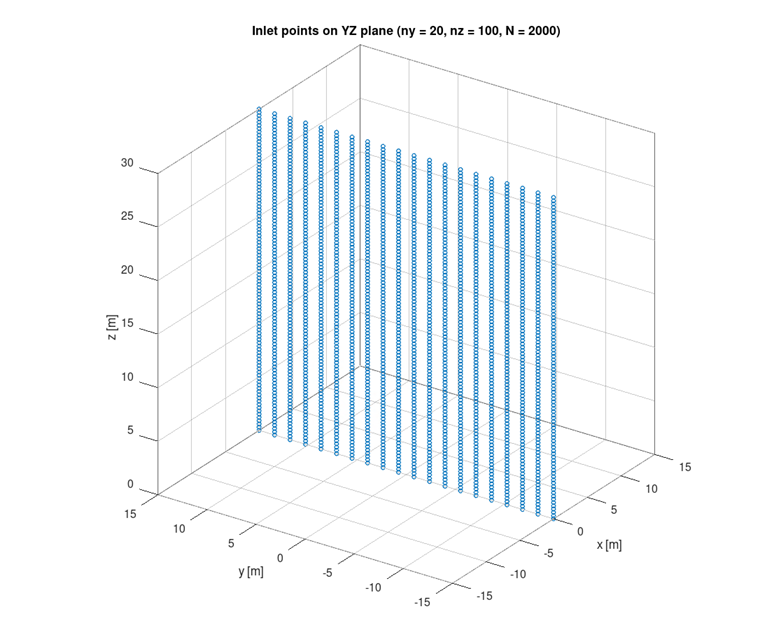

2.1 Plano de Entrada Espacialmente Discretizado
- Entrada definida em um plano YZ com 𝑥=𝑥0 constante
- Grade regular: 𝑛𝑦 × 𝑛𝑧 pontos (por exemplo, 20 × 100 → 2.000 sondas)
- Cada ponto da grade representa um sinal de velocidade dependente do tempo
- Nenhuma média na direção transversal é aplicada (importante para preservar flutuações)
Isso permite que efeitos de coerência vertical e lateral sejam fisicamente representados.
2.2 Perfil de Vento Médio (Lei Potencial, Imposta Fisicamente)
O perfil de vento médio é definido usando uma formulação de lei potencial, uma aproximação empírica de engenharia que representa o aumento da velocidade do vento com a altura dentro da camada limite atmosférica. O modelo relaciona a velocidade a uma condição de vento de referência e a um expoente dependente do terreno. Embora mais simples que a formulação de camada limite logarítmica derivada da teoria de similaridade, a abordagem de lei potencial fornece uma definição prática e amplamente utilizada de inflow para aplicações de engenharia. A formulação assegura uma distribuição vertical de velocidade consistente referida a uma altura especificada.
|
U(z) |
Velocidade média do vento a uma altura z acima do nível do solo |
|
Uref |
Velocidade do vento de referência |
|
z |
Altura acima do solo |
|
𝑧ref |
Altura de referência |
|
α |
Expoente de potência (expoente de terreno) |
2.3 Modelo de Turbulência: Espectro de Kaimal
A turbulência em cada ponto de entrada é gerada usando o espectro de Kaimal, que representa o comportamento da camada limite atmosférica e define como a energia turbulenta é distribuída entre as frequências. Esta abordagem captura características realistas de flutuações do vento dependentes da frequência em vez de assumir comportamento constante. O modelo reflete a intensidade da turbulência e escalas de comprimento características para descrever a estrutura das variações de velocidade. Como resultado, a turbulência gerada inclui conteúdo de energia fisicamente consistente que varia com a frequência. Em cada ponto de entrada, a turbulência é gerada usando o autoespectro de Kaimal, consistente com a teoria da camada limite atmosférica [1]:
|
Su(f) |
Densidade espectral de potência de velocidade longitudinal na frequência |
|
σu |
Desvio padrão das flutuações de velocidade longitudinal |
|
𝐼𝑢 |
Intensidade de turbulência |
|
Lu |
Escala de comprimento integral longitudinal |
Isso produz conteúdo de energia dependente da frequência, ausente na abordagem estática do Eurocódigo.
2.4 Coerência Espacial e Matriz Espectral Cruzada
Um modelo de coerência espacial é aplicado para assegurar uma correlação fisicamente realista entre os pontos de entrada, descrevendo como a similaridade da turbulência diminui com a distância e a frequência. Esta função de coerência é usada para definir a relação entre os sinais em diferentes locais, refletindo flutuações de vento espacialmente correlacionadas. Com base nessa coerência, uma matriz completa de densidade espectral cruzada é construída, combinando espectros individuais com sua correlação espacial. A matriz resultante representa tanto a distribuição de energia quanto o acoplamento espacial das flutuações de velocidade através da entrada. Para assegurar uma correlação fisicamente realista entre os pontos de entrada, um modelo de coerência dependente da distância é aplicado:
|
γij(f) |
Função de coerência dependente da frequência entre os pontos de entrada i, j e |
|
f |
Frequência |
|
dij |
Distância euclidiana entre pontos de entrada |
|
𝐶coh |
Coeficiente de decaimento de coerência |
Isso resulta em uma matriz completa de densidade espectral cruzada:
|
Sij(f) |
Densidade de cross-espectro entre sinais de velocidade nos pontos de entrada i e j |
|
Sii(f), Sjj(f) |
Densidades autospectrais nos pontos i e j |
Características principais:
- Turbulência totalmente espacialmente correlacionada
- Decaimento da correlação dependente da frequência
- Captura estruturas de rajadas realistas através da entrada
2.5 Decomposição de Cholesky Robusta (Estabilidade Numérica)
Uma decomposição de Cholesky robusta é aplicada para manter a estabilidade numérica quando a matriz espectral cruzada se torna mal condicionada, especialmente perto do solo. A matriz é primeiro simetrizada para garantir consistência, seguida por uma carga diagonal adaptativa para melhorar a estabilidade. Uma estratégia automática de tentativa com regularização crescente é usada se necessário, assegurando definitividade positiva. Esta abordagem permite a geração estável e confiável de dados de séries temporais correlacionados. Porque a matriz espectral cruzada pode se tornar mal condicionada (especialmente perto do solo), uma fatoração de Cholesky robusta é usada:
- Aplicação de hermiticidade:
- Carga diagonal adaptativa
- Estratégia automática de tentativa com regularização crescente
Isso garante definitividade positiva e geração estável de séries temporais.
2.6 Construção de Séries Temporais (IFT Inversa)
Fases aleatórias são introduzidas para representar a turbulência dentro do sinal, enquanto o espectro é escalonado e estruturado para assegurar um resultado realístico fisicamente. Uma IFT inversa é então aplicada para transformar a informação do domínio da frequência em um sinal de velocidade dependente do tempo. O resultado final é um campo de velocidade composto por um fluxo médio combinado com componentes flutuantes.
- Fases aleatórias aplicadas por frequência
- Espectro unilateral escalonado por sqrt(2Δ𝑓)
- Simetria hermítica aplicada
- IFT inversa → sinal de velocidade resolvido no tempo em cada ponto de entrada
Resultado:
3. Visualização e Diagnósticos
O método permite:

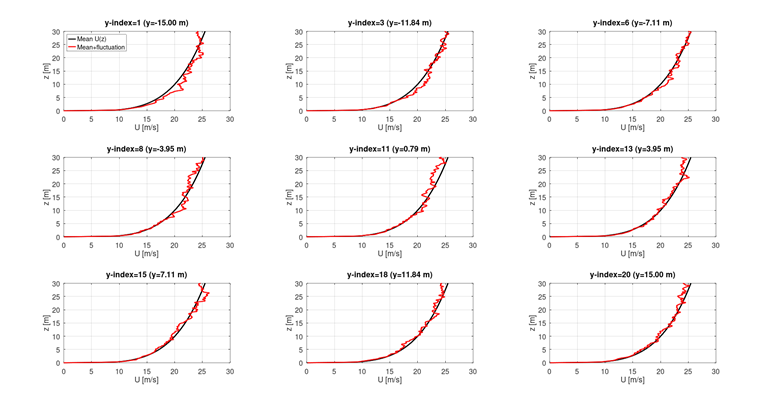

- Perfis verticais instantâneos 𝑈(𝑧,𝑡o)
- Comparações de múltiplas linhas de sonda (sem artefatos de média)

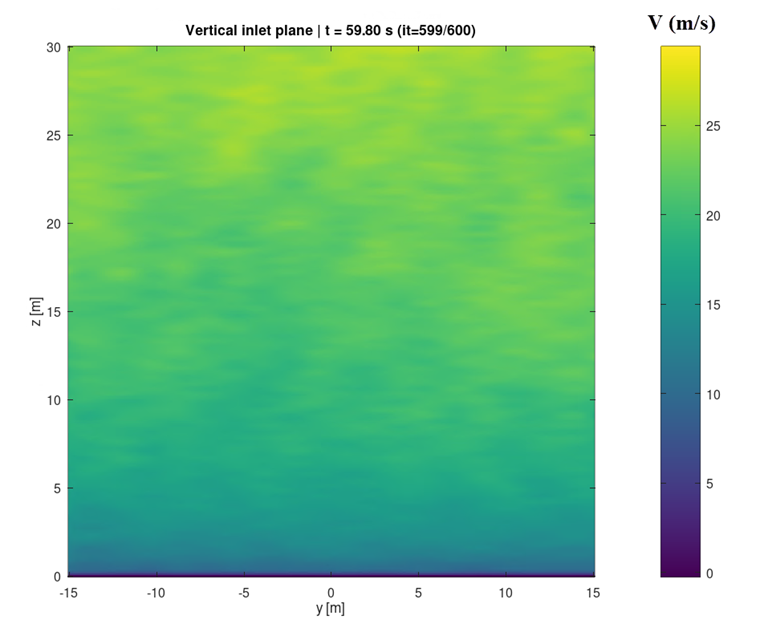

- Animações de contorno de plano completo de entrada 𝑈(𝑦,𝑧,𝑡)
Isso torna a física do fluxo diretamente observável, ao contrário dos perfis estáticos baseados no Eurocódigo.
4. Comparação com o Modelo de Vento Padrão do Eurocódigo
A Tabela 1 resume as diferenças conceituais e metodológicas fundamentais entre o modelo de vento padrão do Eurocódigo (EC) e o método atual de geração de inflow aleatório em CFD. Embora ambas as abordagens visem representar os efeitos do vento sobre as estruturas, são baseadas em filosofias de modelagem diferentes e servem a propósitos de engenharia distintos.
Tabela 1: Comparação com o Modelo de Vento Padrão do Eurocódigo
| Aspecto | Eurocódigo (EC) | Método Atual de Inflow em CFD |
|---|---|---|
| Natureza | Estático / quasi-estático | Totalmente transiente |
| Turbulência | Implícito via fatores | Séries temporais explícitas |
| Correlação espacial | Não resolvida | Totalmente resolvida |
| Conteúdo de frequência | Não presente | Espectro de Kaimal |
| Estrutura de rajadas | Rajada estática equivalente | Fisicamente evoluindo |
| Picos de pressão | Fatores empíricos | Emergentes do fluxo |
| Caminhos de carga | Envelope conservador | Baseado na física |
| Adequação | Conformidade com normas | Análise avançada & validação |
5. Diferenças Chave na Interpretação
A abordagem do Eurocódigo é principalmente destinada a garantir cargas de projeto seguras, incorporando efeitos de turbulência através de fatores de segurança parciais, mas não fornece informações detalhadas sobre o momento ou os mecanismos de desenvolvimento da carga. Em contraste, o método atual possibilita uma compreensão física mais profunda ao resolver quando, onde e porque ocorrem picos de pressão, incluindo penetração de rajadas, picos de pressão induzidos por separação e efeitos de carga espacialmente correlacionados. Isso o torna particularmente valioso para estruturas leves, elementos de fachada e revestimento, sistemas de membrana, equipamentos montados em telhados e estudos que envolvem resposta estrutural dinâmica:
📘Eurocódigo
- Destinado a produzir cargas de projeto seguras
- Efeitos de turbulência incorporados em fatores de segurança parciais
- Nenhuma informação sobre quando ou como as cargas ocorrem
🌬️Método Atual
- Resolve quando, onde e porque se formam picos de pressão
- Penetração de rajadas
- Picos de pressão induzidos por separação
- Carregamento correlacionado em grandes áreas
⭐Particularmente importante para:
- Estruturas leves
- Elementos de revestimento e fachada
- Membranas e equipamentos de telhado
- Estudos de resposta dinâmica
6. Implicações de Engenharia
O método proposto não tem como objetivo substituir o Eurocódigo para projetos regulatórios; em vez disso, deve ser entendido como uma abordagem complementar que fornece uma visão física adicional além das suposições tipicamente incorporadas nos procedimentos do Eurocódigo. É particularmente adequado para estudos de sensibilidade, propósitos de pesquisa e validação, processos de otimização e para explicar discrepâncias que podem surgir entre resultados baseados no Eurocódigo e simulações em CFD. Em aplicações práticas de engenharia, esta abordagem muitas vezes ajuda a esclarecer porque os valores de pressão derivados do CFD diferem das previsões do Eurocódigo, especialmente em relação a picos de pressão locais e efeitos de fluxo transientes, sem necessariamente indicar um erro em qualquer metodologia.
7. Resumo
O método de geração de inflow apresentado introduz um modelo de turbulência fisicamente consistente, combinado com coerência espacial e representação de campo de vento resolvido no tempo, apoiado por uma implementação numérica robusta. Comparado com a abordagem padrão do Eurocódigo, o método desloca a perspectiva analítica de envelopes de carga conservadores para uma compreensão fundamentada na física do comportamento do fluxo, permitindo assim uma visão mais profunda e análises de engenharia de vento mais avançadas.
