1. Úvod
Přesné posouzení účinků větrů na konstrukce závisí nejen na použitém modelu zatížení, ale především na tom, jak je reprezentována vstupní atmosférická mezní vrstva (ABL). V praktickém inženýrském návrhu je vítr vysoce nestabilním, turbulentním a prostorově korelovaným jevem. Většina přístupů založených na normách, včetně standardního modelu větru Eurocode, však tuto složitost redukuje na ekvivalentní statické veličiny, aby byla zajištěna jednoduchost, robustnost a konzervativní bezpečnostní rezervy.
V simulacích větru založených na výpočetní dynamice tekutin (CFD) je definice okrajové podmínky na vstupu rozhodujícím faktorem pro přesnost předpovědi plošných tlaků, maximálních zatížení a dynamických účinků.
Zde popsaná metoda implementuje náhodný, prostorově korelovaný generátor turbulentního proudění na svislé vstupní rovině (rovina YZ) a je určena pro:
- nestacionární CFD simulace větru,
- vyhodnocení tlaku a síly relevantních pro zatížení,
- ověření proti podmínkám proudění podobným větrnému tunelu,
- pokročilé aplikace přesahující konzervativní rozsah Eurokódu.
Tento přístup výrazně přesahuje standardní model větru podle Eurokódu (EC), který je určen především pro odvození statického posouzení zatížení, nikoli pro fyzikální jevy proudění v čase.
2. Přehled použité metody
Generování proudění se skládá z pěti vzájemně souvisejících složek:

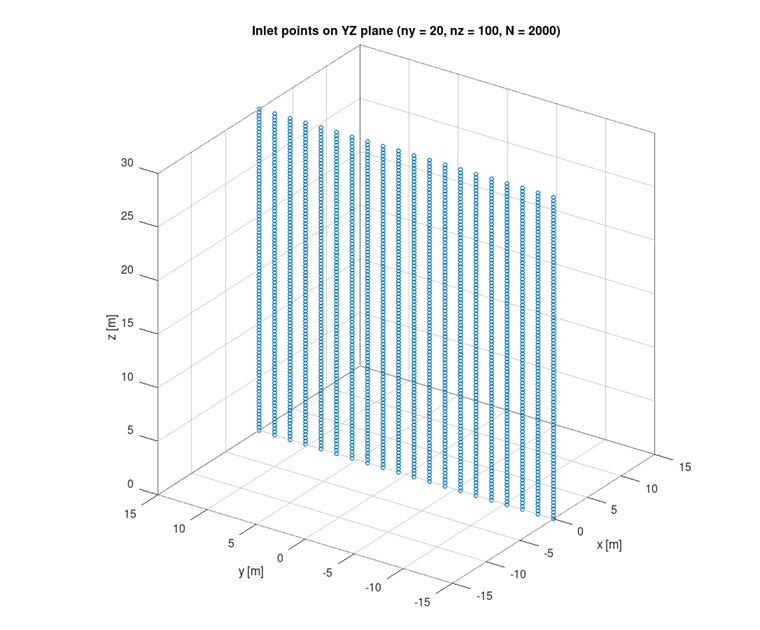

2.1 Prostorově diskretizovaná vstupní rovina
- Vstup definovaný na rovině YZ při konstantní hodnotě 𝑥=𝑥0
- Pravidelný rastr: 𝑛𝑦 × 𝑛𝑧 bodů (např. 20 × 100 → 2 000 bodů)
- Každý bod rastru představuje časově závislý signál rychlosti
- Nepoužívá se průměrování v rozpětí (důležité pro zachování kolísání)
To umožňuje fyzicky znázornit vertikální a laterální účinky koherence.
2.2 Střední profil větru (mocninný zákon, fyzikálně vynucený)
Střední profil větru je definován pomocí mocninného zákona, empirické inženýrské aproximace, která představuje nárůst rychlosti větru s výškou v atmosférické mezní vrstvě. Model vztahuje rychlost k referenční rychlosti větru a exponentu závislému na terénu. Ačkoli je mocninný zákon jednodušší než logaritmický vzorec mezní vrstvy odvozený z teorie podobnosti, poskytuje praktickou a široce používanou definici proudění pro inženýrské účely. Tento vzorec zajišťuje konzistentní vertikální rozložení rychlosti vztažené k určité výšce.
|
U(z) |
Průměrná rychlost větru ve výšce z nad úrovní terénu |
|
Uref |
Referenční rychlost větru |
|
z |
Výška nad terénem |
|
𝑧ref |
Referenční výška |
|
α |
Exponent mocninné funkce (exponent terénu) |
2.3 Model turbulence: Kaimalovo spektrum
Turbulence v každém vstupním bodě je generována pomocí Kaimalova spektra, které představuje chování atmosférické mezní vrstvy a definuje, jak je turbulentní energie rozložena napříč frekvencemi. Tento přístup zachycuje realistické vlastnosti fluktuací větru závislé na frekvenci, namísto předpokladu konstantního chování. Model odráží intenzitu turbulence a charakteristické délkové stupnice, aby popsal strukturu změn rychlosti. Výsledkem je turbulence s fyzicky konzistentním obsahem energie, který se mění s frekvencí. V každém vstupním bodě je turbulence generována pomocí Kaimalova autospektra v souladu s teorií mezní vrstvy atmosféry [1]:
|
Su(f) |
Spektrální hustota výkonu podélné rychlosti na frekvenci |
|
σu |
Směrodatná odchylka podélných kolísání rychlosti |
|
𝐼𝑢 |
Intenzita turbulence |
|
Lu |
Stupnice podélné celkové délky |
Výsledkem je frekvenčně závislý obsah energie, který ve statickém přístupu Eurokódu chybí.
2.4 Prostorová koherence a mezispektrální matice
K zajištění fyzikálně realistické korelace mezi vstupními body se používá model prostorové koherence, který popisuje, jak se podobnost turbulence snižuje se vzdáleností a frekvencí. Tato koherenční funkce se používá k definování vztahu mezi signály na různých místech, což odráží prostorově korelované kolísání větru. Na základě této koherence se sestaví úplná mezispektrální matice hustoty, která kombinuje jednotlivá spektra s jejich prostorovou korelací. Výsledná matice představuje jak distribuci energie, tak prostorové propojení kolísání rychlosti v celém vstupu. Za účelem zajištění fyzikálně realistické korelace mezi vstupními body se použije model koherence závislý na vzdálenosti:
|
γij(f) |
Frekvenčně závislá funkce koherence mezi vstupními body i , j a |
|
f |
Frekvence |
|
dij |
Euklidovská vzdálenost mezi vstupními body |
|
𝐶coh |
Součinitel rozkladu soudržnosti |
Výsledkem je úplná mezispektrální matice hustoty:
|
Sij(f) |
Mezispektrální hustota signálů rychlosti ve vstupních bodech i a j |
|
Sii(f), Sjj(f) |
Autospektrální hustoty v bodech i a j |
Klíčové vlastnosti:
- Plně prostorově korelovaná turbulence
- Frekvenčně závislý úbytek korelace
- Zachycuje realistické poryvy větru napříč vstupem
2.5 Robustní Choleského rozklad (numerická stabilita)
Robustní Choleského rozklad se používá k udržení numerické stability, když se mezispektrální matice stane nepříznivě podmíněnou, zejména v blízkosti země. Matice se nejprve symetrizuje, čímž se zajistí konzistence, a poté se provede adaptivní diagonální zatížení, aby se zlepšila stabilita. V případě potřeby se použije automatická strategie opakování s rostoucí pravidelností, která zajistí pozitivní konečnost. Tento přístup umožňuje stabilní a spolehlivé generování korelovaných časových dat. Vzhledem k tomu, že mezispektrální matice může být nepříznivě podmíněna (zejména v blízkosti země), používá se robustní Choleskyho faktorizace:
- Hermitovské vynucení:
- Adaptivní diagonální zatížení
- Automatická strategie opakování s rostoucí pravidelností
To zaručuje pozitivní konečnost a stabilní generování časových řad.
2.6 Konstrukce časových řad (inverzní FFT)
Aby se zohlednila turbulence v signálu, jsou zavedeny náhodné fáze, zatímco spektrum je škálováno a strukturováno tak, aby bylo zajištěno fyzicky realistické výsledné reálné hodnoty. Poté se použije inverzní FFT k transformaci informací z frekvenční domény na časově závislý signál rychlosti. Konečným výsledkem je pole rychlostí složené z průměrného proudění kombinovaného s kolísavými složkami.
- Náhodné fáze použité p frekvencích
- Jednostranné spektrum zmenšené o sqrt(2Δ𝑓)
- Vynucená hermitovská symetrie
- Inverzní FFT → časově rozlišený signál rychlosti v každém vstupním bodě
Výsledek:
3. Vizualizace a diagnostika
Tato metoda umožňuje:

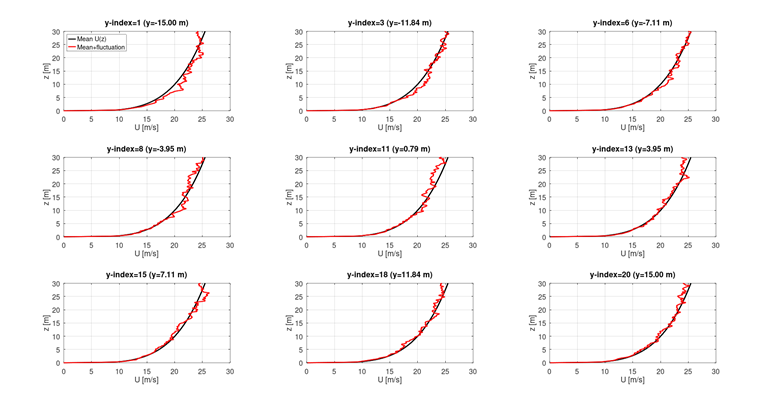

- Okamžité vertikální profily 𝑈(𝑧,𝑡o)
- Porovnání více zkušebních linií (bez umělého průměrování)

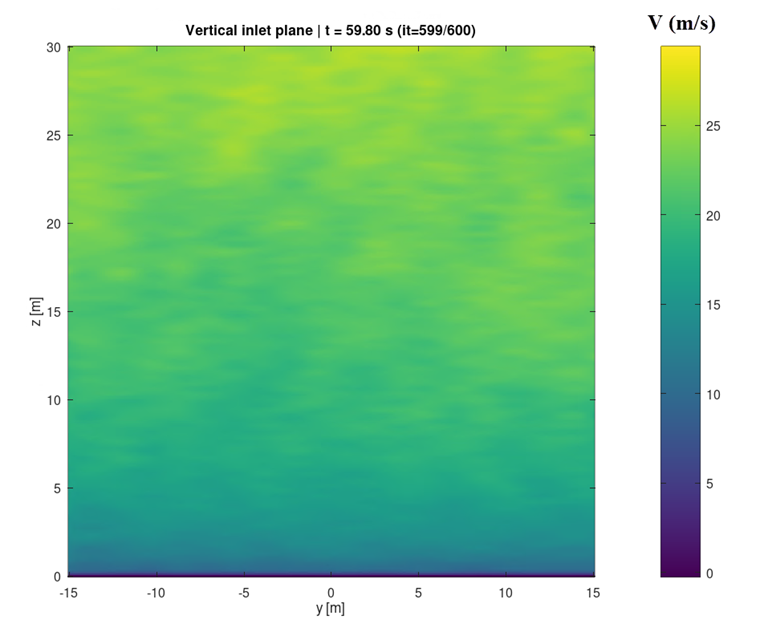

- Kompletní animace kontur vstupní roviny 𝑈(𝑦,𝑧,𝑡)
Díky tomu je možné přímo pozorovat fyzikální vlastnosti proudění, na rozdíl od statických profilů založených na EC.
4. Srovnání se standardním modelem větru podle Eurokódu
Tabulka 1 shrnuje základní koncepční a metodologické rozdíly mezi standardním modelem větru podle Eurokódu (EC) a současnou metodou generování náhodného CFD proudění. Ačkoli oba přístupy mají za cíl reprezentovat vliv větru na konstrukce, jsou založeny na odlišných principech modelování a slouží k odlišným technickým účelům.
Tabulka 1: Porovnání se standardním modelem větru podle Eurokódu
| Aspekt | Eurokód (EC) | Současná metoda CFD pro generování proudění |
|---|---|---|
| Povaha | statická / kvazistatická | plně nestacionární |
| Turbulence | implicitní pomocí faktorů | explicitní časová řada |
| Prostorová korelace | není vyřešeno | plně vyřešeno |
| Frekvenční obsah | není přítomen | Kaimalovo spektrum |
| Struktura poryvů | ekvivalentní statický poryv | fyzikálně se rozvíjející |
| Maximální hodnoty tlaku | empirické faktory | vznikající z proudění |
| Přenos zatížení | konzervativní obálka | fyzikální |
| Vhodnost | soulad s normami | pokročilá analýza a ověření |
5. Klíčové rozdíly v interpretaci
Přístup Eurokódu je primárně zaměřen na zajištění bezpečných návrhových zatížení prostřednictvím zahrnutí účinků turbulence pomocí dílčích součinitelů spolehlivosti, ale neposkytuje podrobný pohled na načasování nebo mechanismy vývoje zatížení. Naopak současná metoda umožňuje hlubší fyzikální porozumění tím, že určuje, kdy, kde a proč dochází k maximálním tlakům, včetně pronikání poryvů větru, tlakových maxim v důsledku separace a prostorově korelovaných účinků zatížení. Díky tomu je obzvláště vhodná pro lehké konstrukce, prvky fasády a opláštění, membránové konstrukce, zařízení na střechách a studie zabývající se dynamickou odezvou konstrukcí:
📘Eurokód
- Navržen pro vytváření bezpečných návrhových zatížení při posouzení
- Účinky turbulence zahrnuty v dílčích součinicích spolehlivosti
- Žádné informace o tom, kdy a jak dochází k zatížení
🌬️Současná metoda
- Určuje, kdy, kde a proč vznikají maximální tlaky
- Průnik poryvů
- Maximální hodnoty tlaku v důsledku separace
- Korelované zatížení na velkých plochách
⭐Zvláště důležité pro:
- Lehké konstrukce
- Prvky opláštění budov a fasádní prvky
- Membrány a střešní nástavby
- Studie dynamické odezvy
6. Technické důsledky
Navrhovaná metoda nemá za cíl nahradit Eurokód pro posouzení podle předpisů; měla by být chápána jako doplňkový přístup, který poskytuje další fyzikální poznatky nad rámec předpokladů obvykle zakotvených v postupech Eurokódu. Je zvláště vhodná pro studie citlivosti, výzkumné a kontrolní účely, optimalizační procesy a pro vysvětlení nesrovnalostí, které mohou vzniknout mezi výsledky založenými na Eurokódu a simulacemi CFD. V praktickém technickém použití pomáhá tento přístup často objasnit, proč se hodnoty tlaku odvozené z CFD liší od předpovědí Eurokódu, zejména pokud jde o maximální tlaky a nestacionární proudění, aniž by to nutně znamenalo chybu v některé z metodik.
7. Shrnutí
Představená metoda generování vstupního proudění zavádí fyzikálně konzistentní model turbulence v kombinaci s prostorovou koherencí a časově rozlišeným zobrazením pole větru, podpořenou robustní numerickou implementací. Ve srovnání se standardním přístupem Eurokódu posouvá tato metoda analytickou perspektivu od konzervativních obálek zatížení k fyzikálně podloženému chápání chování proudění, což umožňuje hlubší porozumění a pokročilejší analýzy větrného inženýrství.
