1. Introduction
L’évaluation précise des actions du vent sur les structures dépend non seulement du modèle de charge appliqué, mais fondamentalement de la représentation de la couche limite atmosphérique (CLA) entrante. En ingénierie pratique, le vent est un phénomène très instable, turbulent et spatialement corrélé. Cependant, la plupart des approches basées sur les normes, y compris le modèle de vent Eurocode standard, réduisent cette complexité à des quantités statiques équivalentes afin d’assurer simplicité, robustesse et marges de sécurité conservatrices.
Dans les simulations de vent basées sur la CFD, la définition de la condition aux limites d’entrée est un facteur décisif pour la précision des pressions de surface prévues, des charges de pointe et des effets dynamiques.
La méthode documentée ici implémente un générateur de flux entrant turbulent aléatoire et spatialement corrélé sur un plan d’entrée vertical (plan YZ) et est destiné à :
- Simulations CFD des flux de vent transitoires
- Évaluation des pressions de charge et des forces pertinentes
- Validation par rapport à des conditions d’entrée de type soufflerie
- Applications avancées au-delà du cadre conservateur de l’Eurocode
Cette approche va bien au-delà du modèle de vent Eurocode (EC) standard, qui est principalement conçu pour la dérivation des charges de calcul statiques, non pour les physiques d’écoulement résolues dans le temps.
2. Aperçu de la méthode mise en œuvre
La génération de flux entrant est constituée de cinq composants couplés :

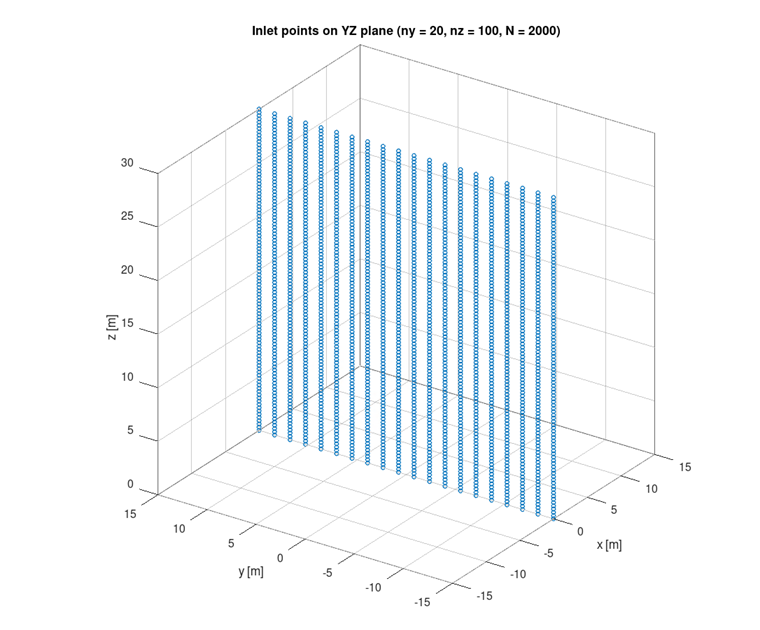

2.1 Plan d’entrée spatialement discrétisé
- Entrée définie sur un plan YZ à un 𝑥=𝑥0 constant
- Grille régulière : 𝑛𝑦 × 𝑛𝑧 points (par ex. 20 × 100 → 2,000 relevés)
- Chaque point de la grille représente un signal de vitesse dépendant du temps
- Aucun moyennage en largeur n’est appliqué (important pour préserver les fluctuations)
Cela permet de représenter physiquement les effets de cohérence verticale et latérale.
2.2 Profil moyen du vent (Loi de puissance, appliquée physiquement)
Le profil moyen du vent est défini à l’aide d’une formulation de loi de puissance, une approximation d’ingénierie empirique qui représente l’augmentation de la vitesse du vent avec la hauteur dans la couche limite atmosphérique. Le modèle relie la vitesse à une condition de vent de référence et à un exposant dépendant du terrain. Bien que plus simple que la formulation logarithmique de la couche limite dérivée de la théorie de similitude, l’approche de la loi de puissance fournit une définition d’entrée pratique et largement utilisée pour les applications d’ingénierie. La formulation assure une distribution verticale de la vitesse cohérente référencée à une hauteur spécifiée.
|
U(z) |
Vitesse moyenne du vent à la hauteur z au-dessus du niveau du sol |
|
Uref |
Vitesse de vent de référence |
|
z |
Hauteur au-dessus du sol |
|
𝑧ref |
Hauteur de référence |
|
α |
Exposant de la loi de puissance (exposant de terrain) |
2.3 Modèle de turbulence : Spectre de Kaimal
La turbulence à chaque point d’entrée est générée à l’aide du spectre de Kaimal, qui représente le comportement de la couche limite atmosphérique et définit comment l’énergie turbulente est distribuée à travers les fréquences. Cette approche capte les caractéristiques réalistes dépendantes de la fréquence des fluctuations du vent plutôt que de supposer un comportement constant. Le modèle reflète l’intensité de la turbulence et les échelles de longueur caractéristiques pour décrire la structure des variations de vitesse. En conséquence, la turbulence générée inclut un contenu énergétique physiquement cohérent qui varie avec la fréquence. À chaque point d’entrée, la turbulence est générée à l’aide de l’auto-spectre de Kaimal, conformément à la théorie de la couche limite atmosphérique [1] :
|
Su(f) |
Densité spectrale de puissance de la vitesse longitudinale à une fréquence |
|
σu |
Écart-type des fluctuations de vitesse longitudinale |
|
𝐼𝑢 |
Intensité de turbulence |
|
Lu |
Échelle de longueur intégrale longitudinale |
Il en résulte un contenu énergétique dépendant de la fréquence, absent dans l’approche statique Eurocode.
2.4 Cohérence spatiale et matrice interspectrale
Un modèle de cohérence spatiale est appliqué pour assurer une corrélation physiquement réaliste entre les points d’entrée en décrivant comment la similitude de la turbulence diminue avec la distance et la fréquence. Cette fonction de cohérence est utilisée pour définir la relation entre les signaux à différents endroits, reflétant les fluctuations de vent corrélées spatialement. Sur la base de cette cohérence, une matrice interspectrale complète est construite, combinant chaque spectres avec ses corrélations spatiales. La matrice résultante représente à la fois la distribution énergétique et le couplage spatial des fluctuations de vitesse à travers l’entrée. Pour assurer une corrélation physiquement réaliste entre les points d’entrée, un modèle de cohérence dépendant de la distance est appliqué :
|
γij(f) |
Fonction de cohérence dépendante de la fréquence entre les points d’entrée i, j et |
|
f |
Fréquence |
|
dij |
Distance euclidienne entre les points d’entrée |
|
𝐶coh |
Coefficient de décroissance de cohérence |
Cela aboutit à une matrice de densité interspectrale complète :
|
Sij(f) |
Densité spectrale croisée entre les signaux de vitesse aux points d'entrée i et j |
|
Sii(f), Sjj(f) |
Densités auto-spectrales aux points i et j |
Caractéristiques clés :
- Turbulence entièrement corrélée spatialement
- Décroissance de la corrélation dépendante de la fréquence
- Capture des structures de rafale réalistes à travers l’entrée
2.5 Décomposition de Cholesky robuste (stabilité numérique)
Une décomposition de Cholesky robuste est appliquée pour maintenir la stabilité numérique lorsque la matrice spectrale croisée devient mal conditionnée, en particulier près du sol. La matrice est d’abord symétrisée pour assurer la cohérence, un chargement diagonal adaptatif suit pour améliorer la stabilité. Une stratégie de nouvel essai automatique avec régularisation croissante est utilisée si nécessaire, garantissant une définitude positive. Cette approche permet la génération stable et fiable de données chronologiques corrélées. Comme la matrice spectrale croisée peut devenir mal conditionnée (surtout près du sol), une factorisation de Cholesky robuste est utilisée :
- Application de hermitienne :
- Chargement diagonal adaptatif
- Stratégie de nouvel essai automatique avec régularisation croissante
Cela garantit une définition positive et une génération stable de séries temporelles.
2.6 Construction de séries temporelles (FFT inverse)
Des phases aléatoires sont introduites pour représenter la turbulence dans le signal, tandis que le spectre est mis à l’échelle et structuré pour garantir un résultat réaliste en valeurs réelles. Une FFT inverse est ensuite appliquée pour transformer les informations du domaine fréquentiel en un signal de vitesse dépendant du temps. Le résultat final est un champ de vitesse composé d’un flux moyen combiné à des composants fluctuants.
- Phases aléatoires appliquées par fréquence
- Spectre à une face mis à l’échelle par sqrt(2Δ𝑓)
- Symétrie hermitienne appliquée
- FFT inverse → signal de vitesse résolu temporellement à chaque point d’entrée
Résultat :
3. Visualisation et diagnostics
La méthode permet :

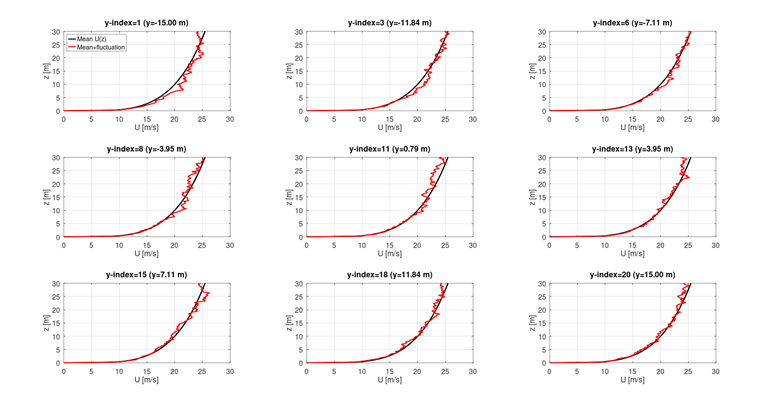

- Profils verticaux instantanés 𝑈(𝑧,𝑡o)
- Comparaisons de lignes de sondes multiples (pas d’artéfacts de moyennage)

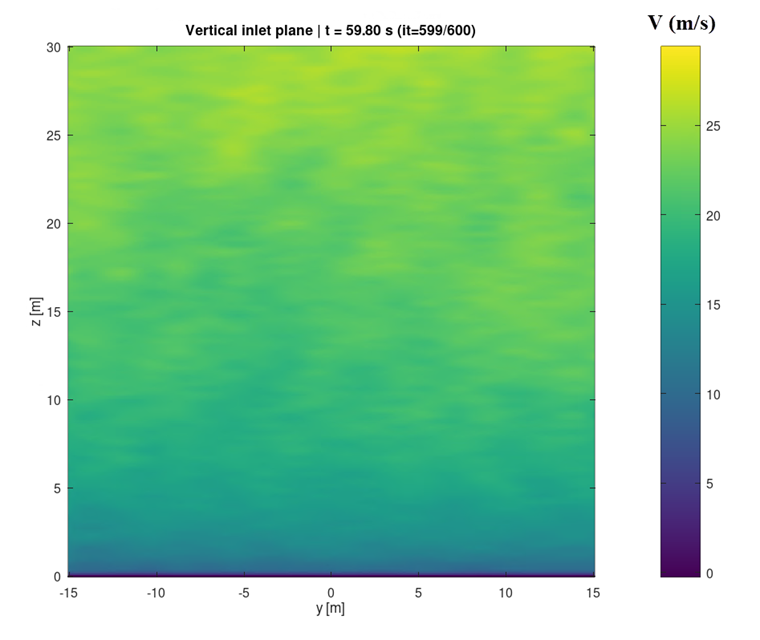

- Animations de contours sur tout le plan d’entrée 𝑈(𝑦,𝑧,𝑡)
Cela rend les physiques d'écoulement directement observables, contrairement aux profils statiques basés sur l’EC.
4. Comparaison avec le modèle de vent standard Eurocode
Le Tableau 1 résume les différences conceptuelles et méthodologiques fondamentales entre le modèle de vent standard Eurocode (EC) et la méthode actuelle de génération de flux entrant CFD aléatoire. Bien que les deux approches visent à représenter les effets du vent sur les structures, elles reposent sur des philosophies de modélisation différentes et servent à des fins d’ingénierie distinctes.
Tableau 1 : Comparaison avec le modèle de vent standard Eurocode
| Aspect | Eurocode (EC) | Méthode de flux entrant CFD Actuelle |
|---|---|---|
| Nature | Statique / quasi-statique | Entièrement transitoire |
| Turbulence | Implicite via des facteurs | Séries temporelles explicites |
| Corrélation spatiale | Non résolue | Entièrement résolue |
| Contenu fréquentiel | Absent | Spectre de Kaimal |
| Structure de rafale | Rafale statique équivalente | Évolution physique |
| Pics de pression | Facteurs empiriques | Émergent de l’écoulement |
| Chemins de charge | Enveloppe conservatrice | Basé sur la physique |
| Pertinence | Conformité au code | Analyse avancée & validation |
5. Principales différences d’interprétation
L’approche Eurocode est principalement destinée à assurer des charges de calcul sûres en incorporant les effets de turbulence à travers des facteurs de sécurité partiels, mais ne fournit pas d’informations détaillées sur le moment ou les mécanismes de développement des charges. En revanche, la méthode actuelle permet une compréhension physique plus approfondie en résolvant la question de quand, où et pourquoi les pressions de pointe se produisent, y compris la pénétration de rafales, les pics de pression induits par la séparation et les effets de charge corrélés spatialement. Cela la rend particulièrement précieuse pour les structures légères, les éléments de façade et de bardage, les systèmes de membranes, l’équipement de toiture, et les études impliquant une réponse structurelle dynamique :
📘Eurocode
- Conçu pour produire des charges de calcul sûres
- Effets de turbulences intégrés dans les facteurs de sécurité partiels
- Aucune information sur le moment ou la manière dont les charges se produisent
🌬️Méthode actuelle
- Résout quand, où et pourquoi les pressions de pointe se forment
- Pénétration de rafales
- Pics de pression induits par la séparation
- Chargement corrélé sur de grandes zones
⭐Particulièrement important pour :
- Structures légères
- Éléments de bardage et façade
- Membranes et équipements de toiture
- Études de réponse dynamique
6. Implications en ingénierie
La méthode proposée ne vise pas à remplacer l’Eurocode pour la vérification réglementaire. Elle doit être comprise comme une approche complémentaire qui offre une compréhension physique supplémentaire au-delà des hypothèses généralement intégrées dans les procédures Eurocode. Elle est particulièrement adaptée aux études de sensibilité, aux fins de recherche et de validation, aux processus d’optimisation, et pour expliquer les divergences qui peuvent survenir entre les résultats basés sur l’Eurocode et les simulations CFD. Dans les applications pratiques d’ingénierie, cette approche aide souvent à clarifier pourquoi les valeurs de pression dérivées de la CFD diffèrent des prédictions selon l’Eurocode, notamment en ce qui concerne les pressions de pointe locales et les effets d’écoulement transitoire, sans nécessairement indiquer une erreur dans l’une ou l’autre des méthodologies.
7. Résumé
La méthode de génération de flux entrant présentée introduit une modélisation de la turbulence physiquement cohérente combinée à la cohérence spatiale et à une représentation du champ de vent résolu dans le temps, soutenue par une implémentation numérique robuste. Comparée à l’approche Eurocode standard, la méthode déplace la perspective analytique des enveloppes de charge conservatrices vers une compréhension guidée par la physique du comportement de l’écoulement, permettant ainsi une perspective plus approfondie et des analyses de génie éolien plus avancées.
