Вопрос

При сохранении моделей появляется следующее сообщение: «Модели '1' должны быть сохранены в папке ' C:\TEST '. Эта папка не связана с проектом. Хотите создать для этой папки новый проект? »Что это значит?

Ответ:

Отсутствует связь между папкой, в которой требуется сохранить модель, и проектом RFEM или RSTAB.

При ответе на вопрос «Создать новый проект для данного каталога?» при выборе « Нет » модель сохраняется в данном каталоге. Однако тогда он не привязан ни к какому проекту. В результате, например, в протоколе результатов отсутствует название проекта.

Поэтому модели всегда нужно назначать проекту. Сам проект представляет собой лишь соединение с папкой. Менеджер проектов предоставляет обзор всех проектов. Поэтому ответьте утвердительно. Затем откроется новое диалоговое окно, в котором вас попросят ввести имя проекта для существующего каталога (см. Рисунок 01).

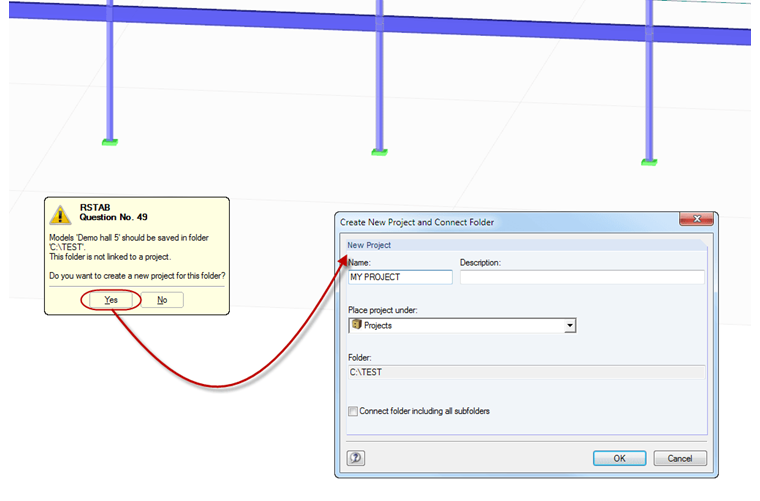

RFEM-Abfrage und Möglichkeit für Verknüpfung

Если вы хотите полностью предотвратить появление данного сообщения, то можете открыть диалоговое окно с соответствующим параметром настройки с помощью меню менеджера проектов «Изменить → Возможности программы» (см. Рисунок 02).

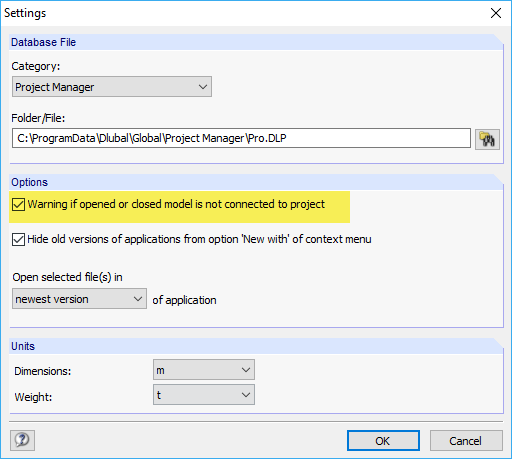

Диалоговое окно менеджера проекта «Опции программы»
