Pytanie

Podczas zapisywania modeli pojawia się następujący komunikat: „Modele '1' należy zapisać w folderze 'C:\TEST'. Ten folder nie jest połączony z projektem. Czy chcesz utworzyć nowy projekt dla tego folderu?" Co to znaczy?

Odpowiedź:

Nie ma połączenia między folderem, w którym ma zostać zapisany model, a projektem RFEM lub RSTAB.

Po odpowiedzi na pytanie "Czy chcesz utworzyć nowy projekt dla tego katalogu?" jeżeli Nie model zostanie zapisany w tym katalogu. Nie jest ona jednak wtedy przydzielana do żadnego projektu. Z tego względu na przykład w protokole wydruku nie ma nazwy projektu.

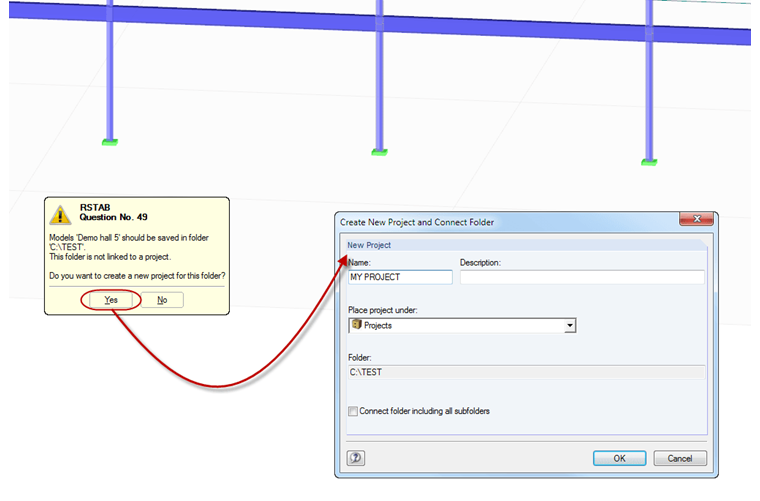

Dlatego modele zawsze należy przydzielać do projektu. Sam projekt stanowi jedynie połączenie z folderem. Menadżer projektów zapewnia przegląd wszystkich projektów. Dlatego odpowiedz Tak. Następnie otworzy się nowe okno dialogowe i użytkownik zostanie poproszony o wprowadzenie nazwy projektu dla istniejącego katalogu (patrz Rysunek 01).

RFEM-Abfrage und Möglichkeit für Verknüpfung

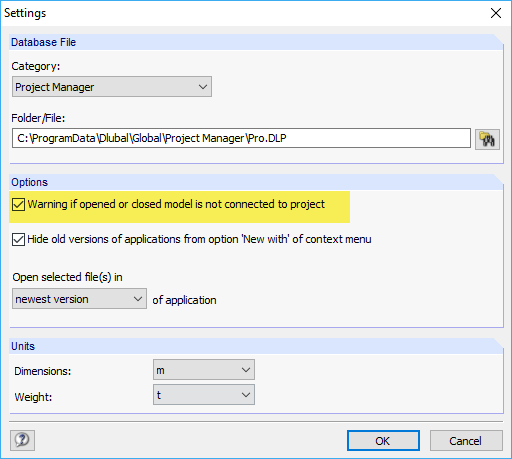

Jeżeli chcą Państwo całkowicie wyłączyć komunikaty, poprzez menu "Edytować → Opcje programu" Menadżera projektu można otworzyć okno dialogowe z odpowiednią opcją ustawień (patrz rysunek 02).

Okno dialogowe Menedżer projektu "Opcje programu"
