Существует ли модуль для автоматического создания комбинаций воздействий?

Ответ

В RFEM и RSTAB можно не только вручную определить сочетания нагрузок и результатов. Комбинации также могут быть созданы автоматически в соответствии с требованиями немецких и международных стандартов. Для этого выберите в диалоговом окне «Общие данные» параметр «Автоматически создавать комбинации» и укажите стандарт, см. Рисунок 01.

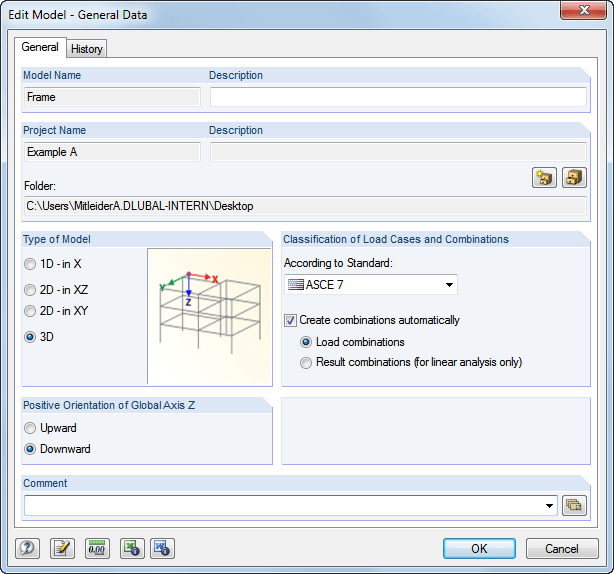

Pисунок 01 - Изменить модель - основные данные

Для генерации загружения должны быть назначены действиям, которые соответствуют стандарту. Затем программа автоматически создает все возможные сочетания нагрузок или результатов в соответствии с выбранным стандартом.

Часто нет необходимости учитывать все созданные сочетания нагрузок или расчетные сочетания. Таким образом, их можно уменьшить перед расчетом (автоматически или вручную, см. Рисунок 02 и Рисунок 03), чтобы сократить время расчета.

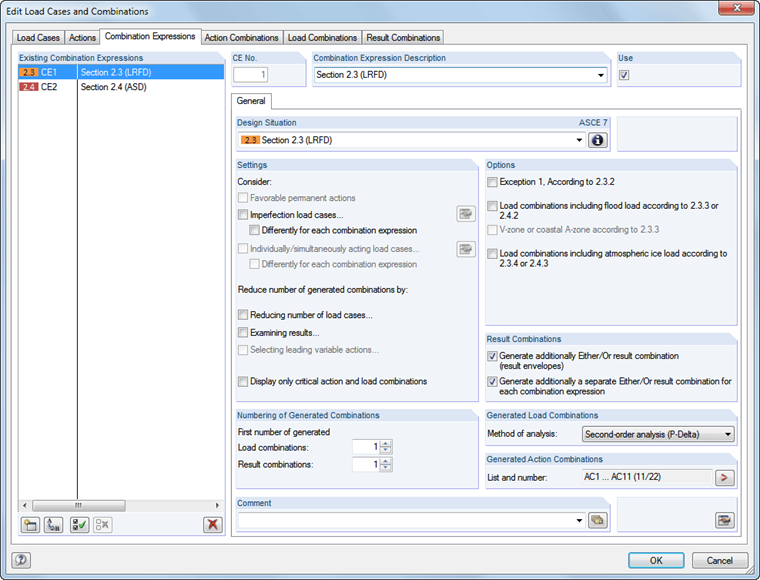

Pисунок 02 - Правило комбинирования

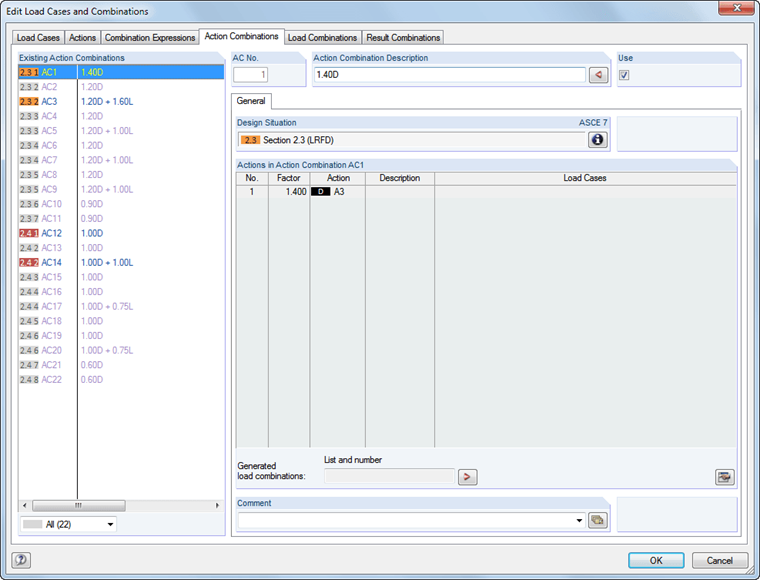

Pисунок 03 - Сочетания воздействий

Ключевые слова

Сочетание нагрузок Расчетное сочетание Автоматическая генерация Время действия Сочетание
