Gibt es ein Modul zur automatischen Erzeugung von Einwirkungskombinationen?

Antwort

In RSTAB und RFEM ist nicht nur die manuelle Definition von Last- und Ergebniskombinationen möglich. Die Kombinationen lassen sich nach den Erfordernissen deutscher und internationaler Normen auch automatisch erzeugen. Hierzu ist im Basisangaben-Dialog des Modells die Option "Kombinationen automatisch erzeugen" zu aktivieren und die Norm anzugeben, siehe Bild 1.

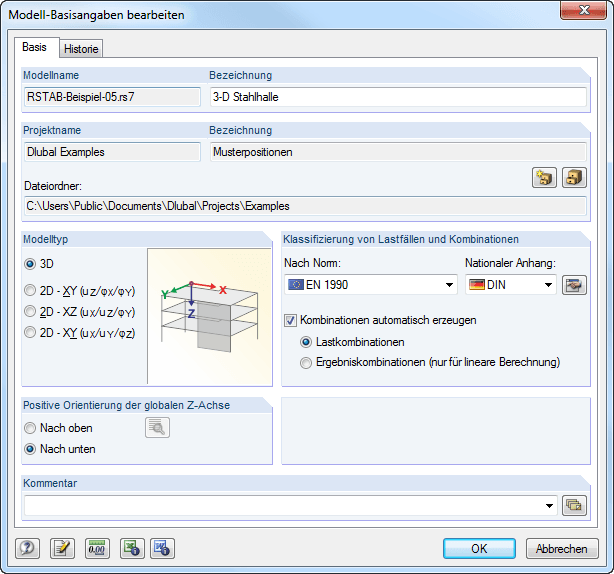

Bild 01 - Modell-Basisangaben bearbeiten

Für die Generierung sind die Lastfälle normgerechten Einwirkungen zuzuordnen. Das Programm bildet dann automatisch alle Last- oder Ergebniskombinationen, die nach der ausgewählten Norm infrage kommen.

Oft brauchen nicht unbedingt alle generierten Last- oder Ergebniskombinationen berücksichtigt werden. Sie können daher vor der Berechnung reduziert werden (automatisch oder manuell, siehe Bild 2 und Bild 3), sodass sich die Rechenzeit verringert.

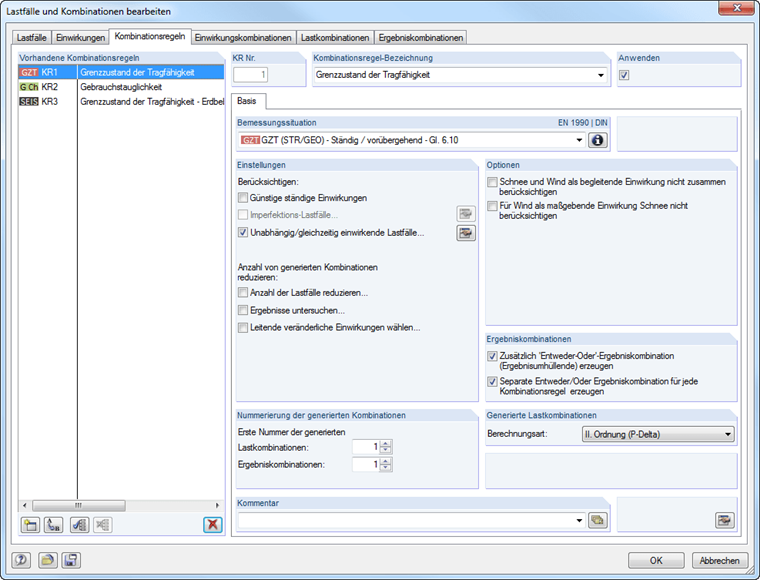

Bild 02 - Kombinationsregeln

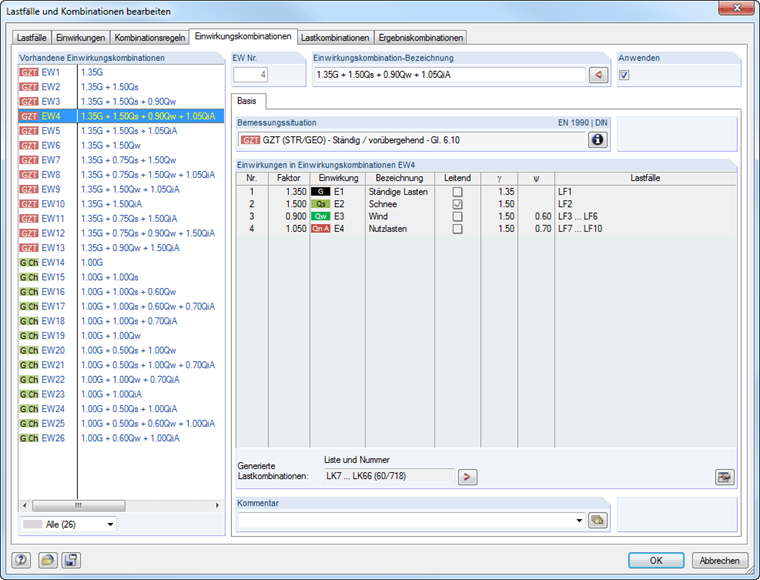

Bild 03 - Einwirkungskombinationen
