Existuje modul pro automatické vytváření kombinací účinků?

Odpověď

V programech RSTAB a RFEM není možné definovat kombinace zatížení a kombinace výsledků jen ručně. Kombinace lze také vytvořit automaticky podle požadavků německých a mezinárodních norem. Za tímto účelem je nutné v dialogu Základní údaje vybrat možnost "Automaticky vytvořit kombinace" a zadat normu, viz Obrázek 1.

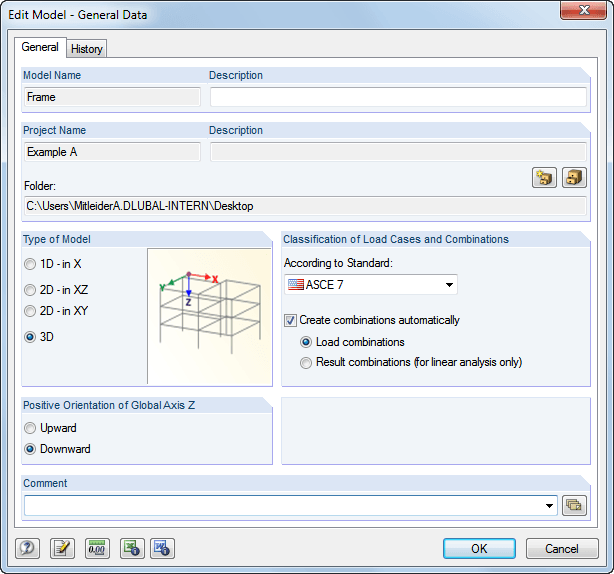

Obr. 01 - Dialog "Upravit model - základní údaje"

Pro generování musí být zatěžovací stavy přiřazeny účinkům podle příslušné normy. Program pak automaticky vytvoří všechny kombinace zatížení nebo kombinace výsledků, které přicházejí do úvahy podle vybrané normy.

Často není nutné zohledňovat všechny vygenerované kombinace zatížení nebo kombinace výsledků. Proto je možné je před výpočtem zredukovat (automaticky nebo ručně, viz Obrázek 2 a Obrázek 3), čímž se zkrátí doba výpočtu.

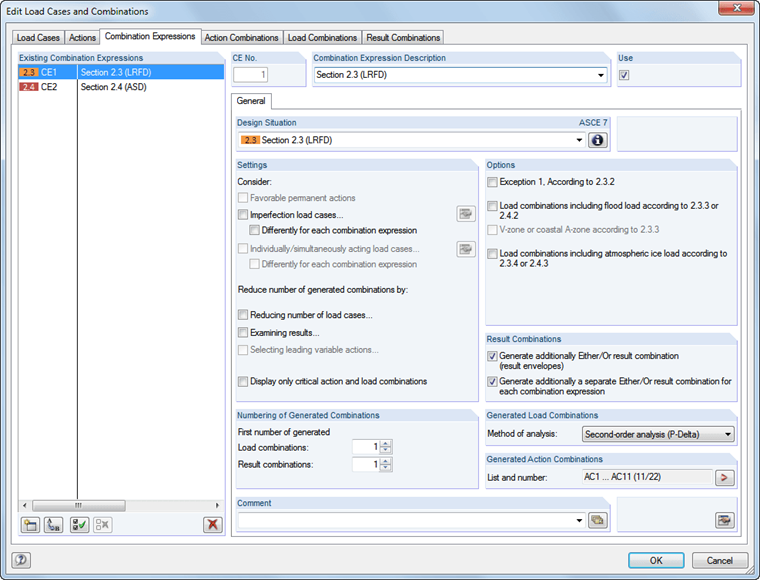

Obr. 02 - Kombinační pravidla

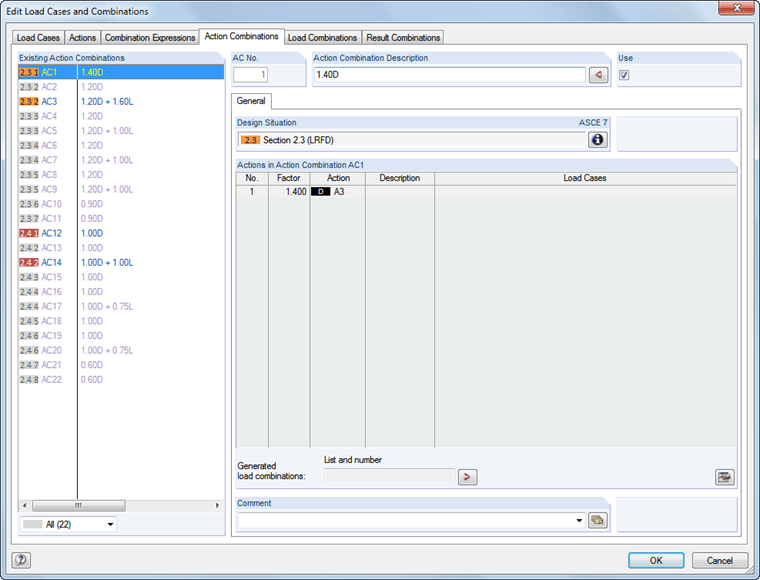

Obr. 03 - Kombinace účinků
