Я хочу спроектировать рамку холла с помощью КЭ-LTB.

Но когда программа передает нагрузку из RSTAB в дополнительный модуль, я вижу, что некоторые внутренние силы отсутствуют. Почему они не включены в перевод?

Ответ

На FE-LTB передаются только нагрузки, действующие непосредственно на неразъемные стержни.

Если нагрузки переносятся в неразрезной стержень с помощью подключенных конструктивных элементов, их необходимо добавить вручную.

В качестве примера мы можем упомянуть рамы цеха с консолями для макаров, 3D залов с прогонными крышами, многопролетными рамками и т.д.

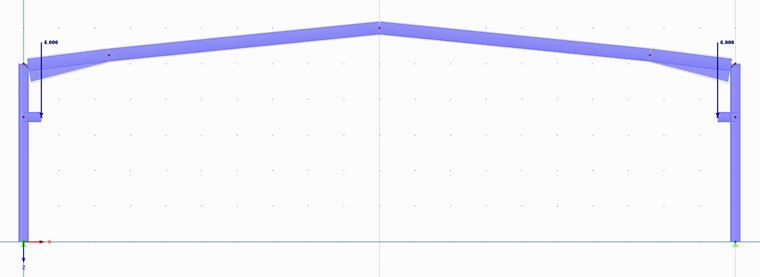

Например, если сила действует на консольную балку, не принадлежащую к постоянным стержням, ее необходимо добавить вручную. Затем, эта нагрузка должна быть сдвинута в узел, и требуется дополнительно применить момент смещения.

Ключевые слова

Внешняя нагрузка Отсутствует нагрузка Соединительный элемент
