Je souhaite concevoir un portique avec FE-LTB.

Mais lorsque le programme transfère le chargement de RSTAB vers le module additionnel, je constate que certains efforts internes sont manquants. Pourquoi ?

Réponse

Seules les charges agissant directement sur les barres continues sont transférées dans FE-LTB.

Si des charges sont passées dans la barre continue par des composants structuraux connectés, elles doivent être ajoutées manuellement.

A titre d'exemple, citons les portiques avec des consoles pour chemin de câbles, les halls 3D avec des toits en pannes, les portiques à plusieurs travées, etc.

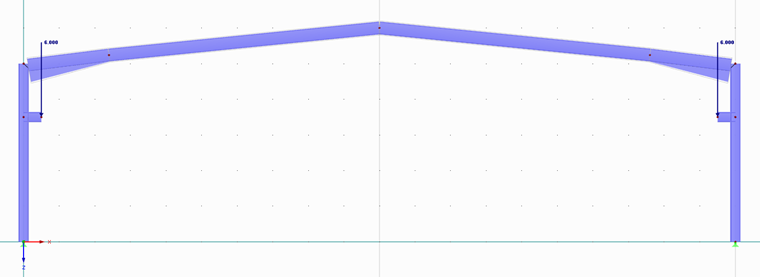

Par exemple, si une force appliquée à une poutre en porte-à-faux qui n'appartient pas aux barres continues, il est nécessaire d'ajouter la charge manuellement. Cette charge doit ensuite être déplacée dans le nœud et le moment de décalage doit être appliqué en plus.
