Chciałbym zaprojektować ramę halową z FE-LTB.

Ale kiedy program przenosi obciążenie z RSTAB na moduł dodatkowy, widzę, że brakuje niektórych sił wewnętrznych. Dlaczego nie są one uwzględniane w transferze?

Odpowiedź

Tylko obciążenia działające bezpośrednio na pręty ciągłe są przenoszone do modułu FE-LTB.

Jeżeli obciążenia są przekazywane do ciągłego pręta przez połączone elementy konstrukcyjne, należy je wprowadzić ręcznie.

Jako przykład można podać ramy hal wraz z konsolami suwnic, halami 3D z płatwami, ramami wieloprzęsłowymi itp.

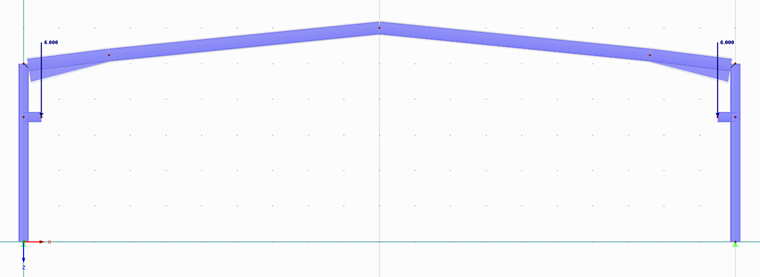

Na przykład w przypadku belki wspornikowej, która nie należy do prętów ciągłych, występuje siła, konieczne jest ręczne dodanie obciążenia. Obciążenie to należy następnie przenieść do węzła, a moment odsunięcia należy zastosować dodatkowo.
