Как определяются знаки стержней?

Ответ

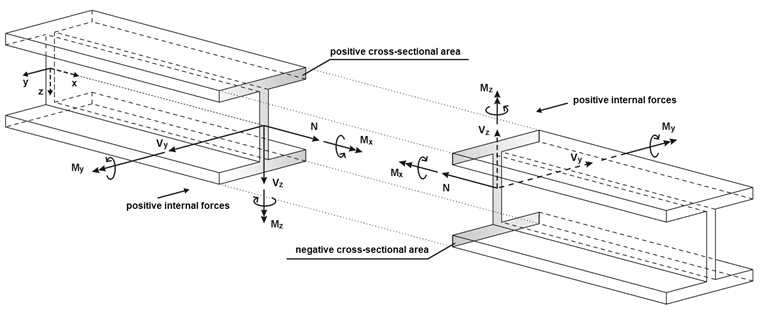

Изгибающий момент M y положителен, если растягивающие напряжения возникают на положительной поверхности (в направлении оси z). M z положительно, если сжимающие напряжения возникают на положительной поверхности (в направлении оси y).

Определение знака для крутильных моментов, осевых сил и поперечных сил соответствует обычным условностям: внутренние силы положительны, если они действуют в положительном направлении на положительной поверхности.

Ключевые слова

Внутренняя сила Внутренняя сила стержня Момент Знак Отрицательный Положительный Поперечная сила Изгибающий момент
