Для стержня с несимметричным сечением, плоскость нагрузки проходит через центр тяжести поперечного сечения, а не через центр сдвига. Таким образом, должна возникать крутильная прочность. Почему M T = 0?

Ответ

В RFEM и RSTAB нагрузки, как правило, относятся к центру сдвига. Таким образом, намеренное кручение из-за геометрии сечения (центр тяжести, не равный центру сдвига) не рассматривается. Графика с системной линией (= осевая ось) и приложенной к ней нагрузки может привести к ошибочному выводу.

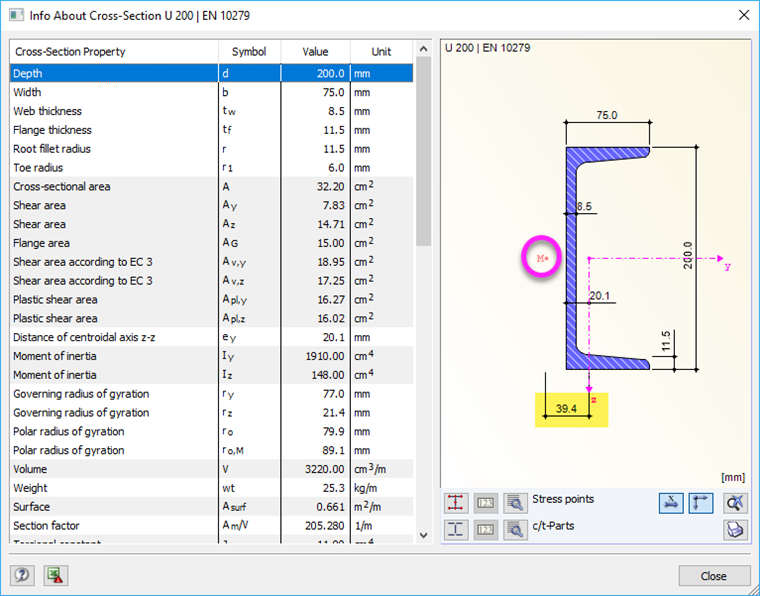

Для создания кручения из-за нагрузки, которая не действует в центре сдвига, требуется, таким образом, дополнительный крутящий момент (нагрузка, умноженная на расстояние до центра сдвига).

В качестве альтернативы, можно выполнить расчет в дополнительном модуле RF-STEEL EC3 Warping Torsion. Здесь можно применить нагрузку в центре тяжести.

Ключевые слова

кручение Седьмая степень свободы Кручение с депланацией Центр сдвига
