Bei einem Stab mit einem unsymmetrischen Querschnitt geht die Lastebene durch den Schwerpunkt des Querschnitts, nicht durch seinen Schubmittelpunkt. Deshalb müsste eine Torsionsbeanspruchung auftreten. Warum ist aber MT = 0 ?

Antwort

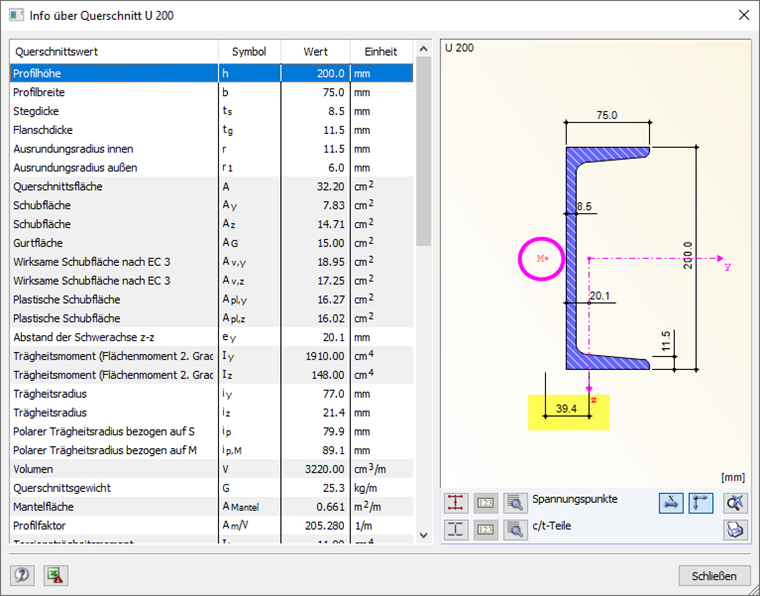

In RFEM und RSTAB werden die Lasten werden grundsätzlich auf den Schubmittelpunkt bezogen. Eine planmäßige Torsion aufgrund der Profilgeometrie (Schwerpunkt ungleich Schubmittelpunkt) wird somit nicht erfasst. Die Grafik mit der Systemlinie (Schwerachse) und die darauf angetragene Last kann hier zu einem falschen Schluss führen.

Um die Torsion infolge einer Last zu erfassen, die nicht im Schubmittelpunkt wirkt, ist somit ein zusätzliches Torsionsmoment (Last mal Abstand zum Schubmittelpunkt) aufzubringen.

Alternativ kann eine Berechnung mit dem Modul RF-/STAHL EC3 Wölbkrafttorsion erfolgen. Dort ist es möglich, die Last im Schwerpunkt aufzubringen.
