U prutu s asymetrickými průřezy prochází rovina zatížení těžištěm těžiště průřezu a nikoli středem smyku. Proto musí nastat odpor proti kroucení. Proč existuje M T = 0?

Odpověď

V programech RFEM a RSTAB se zatížení zpravidla vztahují ke středu smyku. Proto se úmyslné zkroucení v důsledku geometrie řezu (těžiště nerovnoměrné středu smyku) nepřihlíží. Grafika se systémovou linií (= osa těžiště) a působící zatížení může vést k nesprávnému závěru.

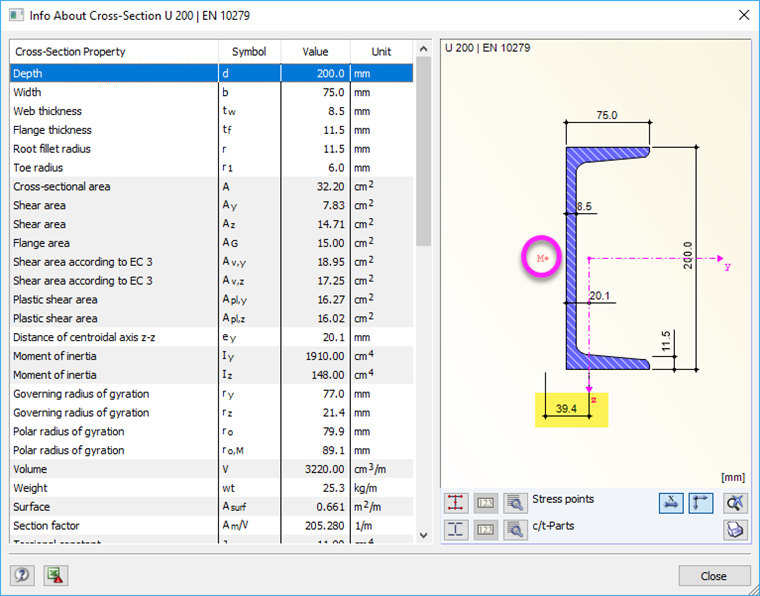

Pro vytvoření kroucení působícího na zatížení působící ve středu smyku je proto třeba aplikovat přídavný kroutící moment (zatížení vynásobené vzdáleností od středu smyku).

Alternativně můžeme provést výpočet v přídavném modulu RF-STEEL EC3 Warping Torsion. Tahko můžeme aplikovat v těžišti.

Klíčová slova

kroucení Sedmý stupeň volnosti vázané kroucení Střed smyku
