W przypadku pręta o niesymetrycznym przekroju płaszczyzna obciążenia przechodzi przez środek ciężkości przekroju, a nie przez środek ścinania. Z tego względu musi wystąpić odporność na skręcanie. Dlaczego M T = 0?

Odpowiedź

W RFEM i RSTAB obciążenia są zazwyczaj odniesione do środka ścinania. Z tego względu nie uwzględnia się zamierzonego skręcania wynikającego z geometrii przekroju (środka ciężkości, który nie jest równy środku ścinania). Grafika z linią systemową (= oś centroidy) i przyłożone do niej obciążenie mogą prowadzić do błędnych wniosków.

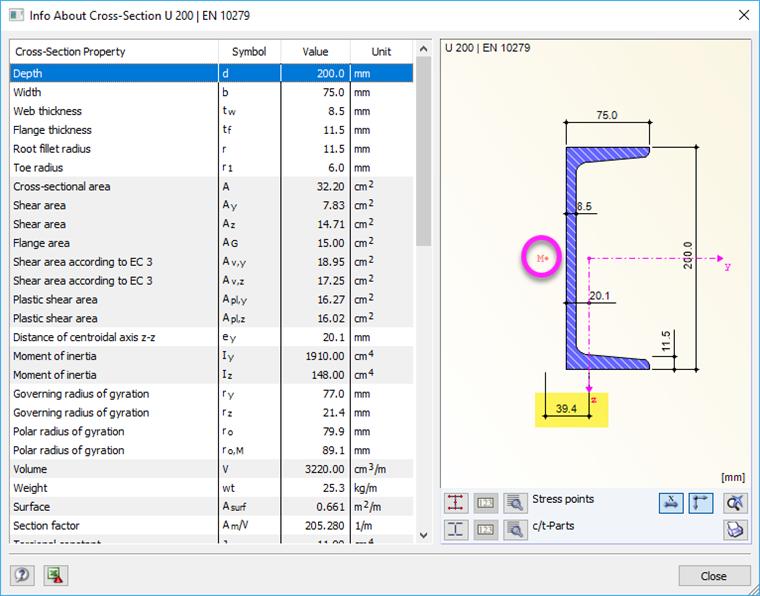

W celu wytworzenia skrętu spowodowanego obciążeniem, które nie działa w środku ścinania, należy zatem zastosować dodatkowy moment skręcający (obciążenie pomnożyć przez odległość od środka ścinania).

Alternatywnie można przeprowadzić obliczenia w module RF- / STEEL EC3 Warping Torsion. W tym przypadku istnieje możliwość przykładania obciążenia w położenie środka ciężkości.

Słowa kluczowe

skręcanie Siódmy stopień swobody Moment skręcania skrępowanego Centrum ścinania
