对于横截面不对称的杆件,荷载平面穿过截面的重心,而不是通过剪切中心。 因此必须承受抗扭性能。 为什么M T = 0?

回答

RFEM和RSTAB中的荷载通常与剪切中心有关。 因此不考虑截面几何形状(重心不等于剪切中心)的有意扭转。 系统线(=重心轴)的图形和施加的荷载可能导致错误的结论。

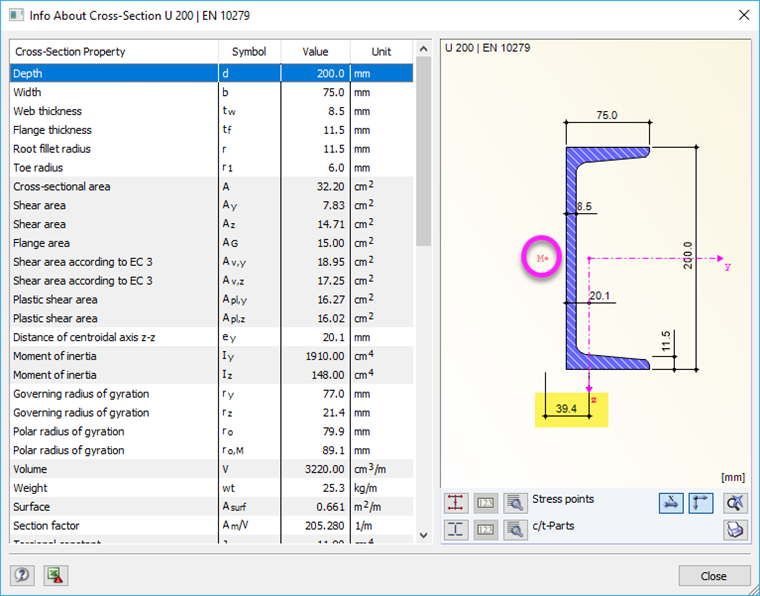

因为荷载产生的扭转不是作用在剪切中心,所以必须施加一个额外的扭矩(一个荷载乘以到剪切中心的距离)。

作为替代方案,您可以在RF- / STEEL EC3翘曲扭转附加模块中进行计算。 这里可以在重心处施加荷载。

关键词

扭转 第七自由度 翘曲扭转 剪切中心
