Существует ли способ графически отобразить распределение сил опор линий при любом количестве значений?

По умолчанию указываются только 2 значения.

Ответ

По умолчанию на диаграмме результатов опор линий отображаются только два значения (max и min).

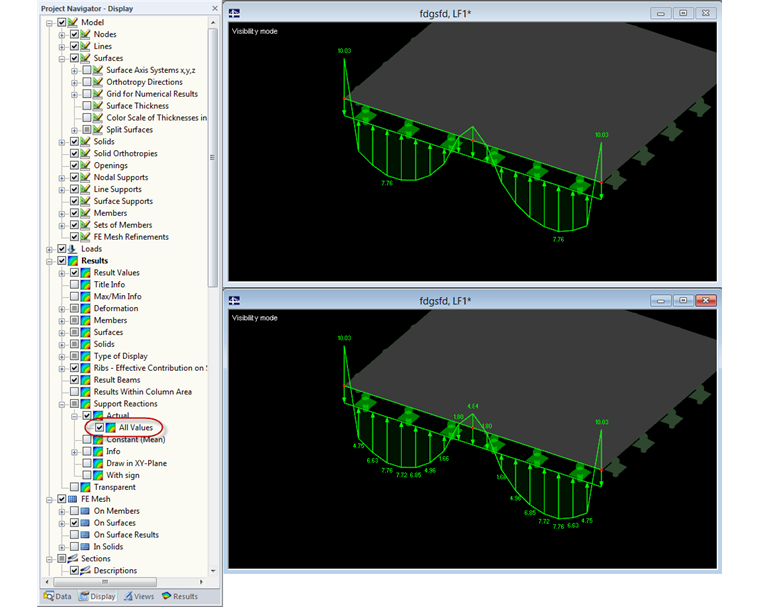

Тем не менее, для отображения всех значений можно также использовать навигатор «Отображение»:

«Результаты» → «Реакции поддержки» → «Фактические» → «Все значения»

Распределение зависит от сетки КЭ, при этом на каждом узле КЭ отображается одно значение.

Например, вы можете повлиять на распределение по конкретным поверхностям или линиям с помощью уточнения сетки КЭ. Числовой вывод в таблице результатов и, следовательно, также в протоколе распечатки контролируется только глобальной сеткой КЭ.

Ключевые слова

опорная реакция Линейная опора Опорная реакция Все величины Эпюра результатов
