FAQ 000419 CS

1. prosince 2017

Nastavení zobrazení RFEM

Je možné graficky znázornit diagram sil liniových podpor libovolný počet označení hodnoty?

Při standardním nastavení se zobrazí pouze 2 hodnoty.

Odpověď

Ve výstupním dialogu se zobrazí pouze dvě hodnoty (max a min) na průběh liniových podpor.

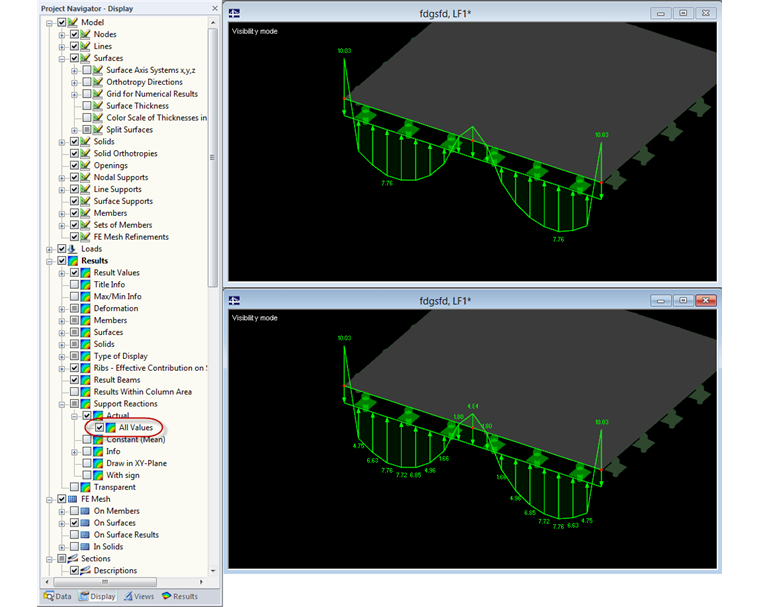

Všechny hodnoty můžeme ovšem také zobrazit pomocí navigátoru "Zobrazit":

"Výsledky" -> "Podporové reakce" -> "Aktuální" -> "Všechny hodnoty"

Dělení závisí na síti konečných prvků: U každého uzlu sítě konečných prvků se zobrazí hodnota.

Tímto způsobem lze dělení ovlivnit například zahuštění sítě prvků na určitých plochách nebo liniích. Na rozdíl od toho se číselný výstup ve výstupní tabulce a tak ve výstupním protokolu řídí pouze globální sítí konečných prvků.
