É possível representar graficamente o diagrama das forças de apoio em linha com um número qualquer de dados dos valores?In der Standardeinstellung sind nur 2 Werte angegeben.

Q: É possível representar graficamente o diagrama das forças de apoio em linha com um número qualquer de dados dos valores?In der Standardeinstellung sind nur 2 Werte angegeben.

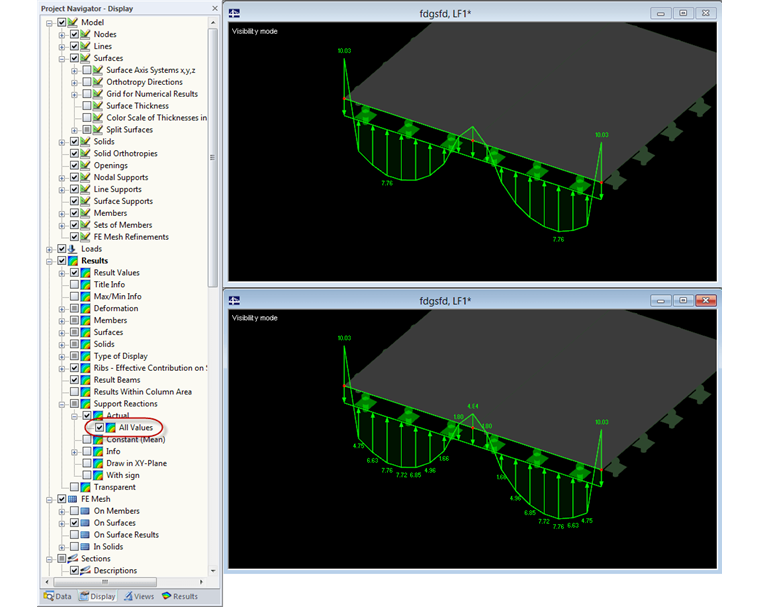

Por defeito, apenas são apresentados dois valores (máx e mín) no diagrama de resultados dos apoios em linha.Mittels des "Zeigen"-Navigators können Sie jedoch auch alle Werte zur Anzeige bringen:"Ergebnisse" → "Lagerreaktionen" → "Tatsächlich" → "Alle Werte"Die Teilung ist dabei abhängig vom FE-Netz, an jedem FE-Knoten wird ein Wert ausgegeben. So können Sie z. B. durch eine FE-Netzverdichtung an bestimmten Flächen oder Linien die Teilung beeinflussen. Die numerische Ausgabe in der Ergebnistabelle und somit auch im Ausdruckprotokoll wird dagegen nur durch das globale FE-Netz gesteuert.

Question

&#201; poss&#237;vel representar graficamente o diagrama das for&#231;as de apoio em linha com um n&#250;mero qualquer de dados dos valores?In der Standardeinstellung sind nur 2 Werte angegeben.

Accepted Answer

Por defeito, apenas s&#227;o apresentados dois valores (m&#225;x e m&#237;n) no diagrama de resultados dos apoios em linha.Mittels des "Zeigen"-Navigators k&#246;nnen Sie jedoch auch alle Werte zur Anzeige bringen:"Ergebnisse" → "Lagerreaktionen" → "Tats&#228;chlich" → "Alle Werte"Die Teilung ist dabei abh&#228;ngig vom FE-Netz, an jedem FE-Knoten wird ein Wert ausgegeben.  So k&#246;nnen Sie z. B. durch eine FE-Netzverdichtung an bestimmten Fl&#228;chen oder Linien die Teilung beeinflussen. Die numerische Ausgabe in der Ergebnistabelle und somit auch im Ausdruckprotokoll wird dagegen nur durch das globale FE-Netz gesteuert.

Grafische Darstellung von Linienlagerkräften mit allen Werten

É possível representar graficamente o diagrama das forças de apoio em linha com um número qualquer de dados dos valores? In der Standardeinstellung sind nur 2 Werte angegeben.
