FAQ 000425 RU

1. декабря 2017

Robert Vogl Вычисление RFEM RSTAB

Я хотел бы рассчитать свою структуру в соответствии с анализом второго порядка, и для этого я создал несколько загружений, в том числе и несовершенство загружений. Нужно ли комбинировать загружения в сочетаниях нагрузок или расчетных сочетаниях?

Ответ

Если требуется анализ второго порядка, то необходимо определить сочетания нагрузок. В случае сочетания нагрузки , нагрузки содержащихся загружений объединены в «один большой загружение» с учетом соответствующих частичных коэффициентов надежности, и этот загружение затем рассчитывается в соответствии с анализом второго порядка.

В то же время, в случае расчетного сочетания , расчетные загружения рассчитываются в первую очередь. Затем результаты совмещаются с учетом частичных коэффициентов надежности. Невозможно установить метод расчета для расчетных сочетаний. Это возможно только для загружений и сочетаний нагрузок.

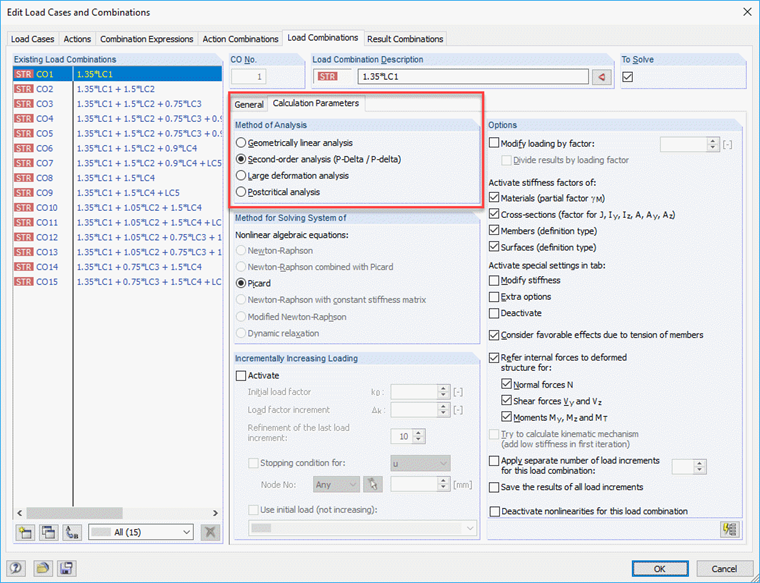

Для расчетных случаев и сочетаний нагрузок, можно указать метод расчета в параметрах расчета, например, анализ второго порядка (см. Рис. 01). Если модель включает в себя стержни типа «Кабель», то эти элементы рассчитываются в соответствии с методом больших деформаций.

Для загружений и сочетаний нагрузок, вы всегда получаете недвусмысленные внутренние силы. С другой стороны, расчетные сочетания включают в себя огибающую внутренних сил (максимальные и минимальные значения). Так как результаты загружений и сочетаний нагрузок накладываются в расчетные сочетания, то RC могут содержать результаты в соответствии с статическим линейным расчетом или анализом второго порядка.

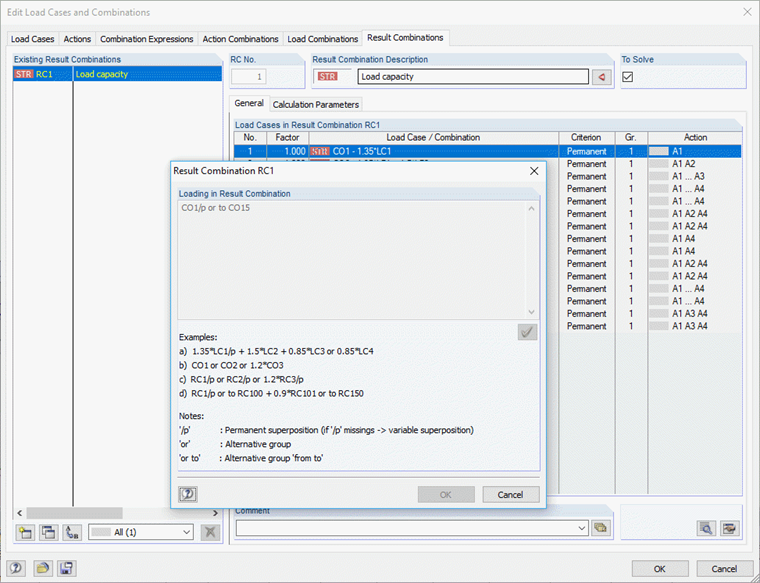

В вашей модели можно объединить определенные данные LC в сводном RC с помощью или критерия (например, RC1 = CO1 / постоянный, или CO2 / постоянный, или CO3 / permment ...). Таким образом, мы получаем максимальные внутренние силы и деформации, учитываемые при расчете второго порядка (см. Рис. 02).

«Постоянная или суперпозиция» влияет на то, что одна или обе CO используются для результатов. Если результаты подключены в RC с альтернативностью или суперпозицией, может случиться также, что никакие CO не будут применяться. Обратные силы и деформации становятся равными нулю.

Ключевые слова

Сочетание нагрузок Расчетные сочетания Анализ второго порядка Наложение Сочетание Метод расчета Кабель
