Je souhaite calculer ma structure selon l'analyse du second ordre et pour cela, j'ai créé plusieurs cas de charge, dont les cas de charge d'imperfection. Dois-je combiner les cas de charge dans les combinaisons de charges ou de résultats?

Réponse

Si vous souhaitez utiliser l'analyse du second ordre, vous devez définir les combinaisons de charge. Dans le cas d'une combinaison de charge , les charges des cas de charge contenus sont combinées dans 'un cas de charge important' en tenant compte des facteurs de sécurité partiels correspondants, puis ce cas de charge est calculé selon l'analyse du second ordre.

D'autre part, dans le cas d'une combinaison de résultats , les cas de charge contenus sont calculés en premier. Puis, les résultats sont superposés en considérant des facteurs partiels de sécurité. Il n'est pas possible de définir la méthode de calcul pour les combinaisons de résultats. Ceci n'est possible que pour les cas de charge et les combinaisons de charges.

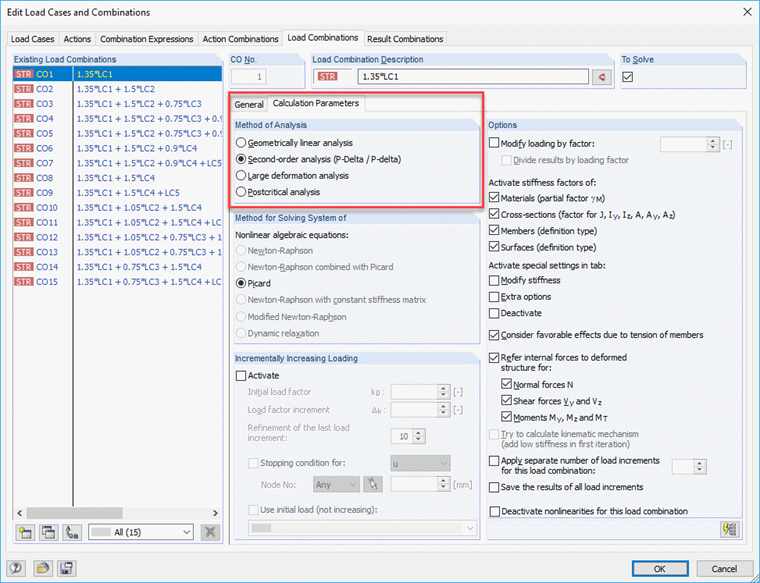

Pour les cas de charge et les combinaisons de charge, vous pouvez préciser la méthode d'analyse dans les paramètres de calcul, par exemple l'analyse du second ordre (voir la Figure 01). Si le modèle inclut des barres du type «Câble», ces éléments sont calculés selon l'analyse des grandes déformations.

Les cas internes et les combinaisons de charges sont toujours obtenues sans ambiguïté. D'autre part, les combinaisons de résultats incluent une enveloppe des efforts internes (valeurs max et min). Comme les résultats des cas de charge et des combinaisons de charges sont superposés dans les combinaisons de résultats, les RC peuvent contenir les résultats selon l'analyse linéaire statique ou l'analyse du second ordre.

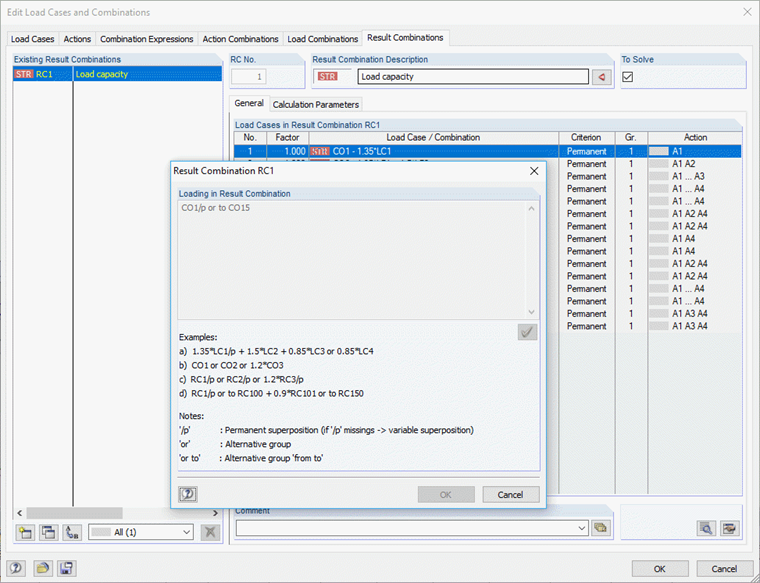

Dans votre modèle, vous pouvez combiner les CC définies dans un résumé RC avec le critère ou (par exemple, RC1 = CO1 / permanent ou CO2 / permanent ou CO3 / permanent ...). Ainsi, vous obtenez les efforts internes et les déformations maximales en considérant l'analyse du second ordre (voir la Figure 02).

Le 'permanent ou la superposition' a pour effet que le CO ou les deux sont utilisés pour les résultats. Si les résultats sont connectés dans les RC avec «alternativement ou en superposition», il peut arriver qu'aucun CO ne soit appliqué. Puis, les efforts internes et les déformations deviennent nuls.

Mots-clés

Combinaison de charge Combinaisons de résultats Analyse de second ordre Superposition Combinaison Méthode d'analyse Câble
